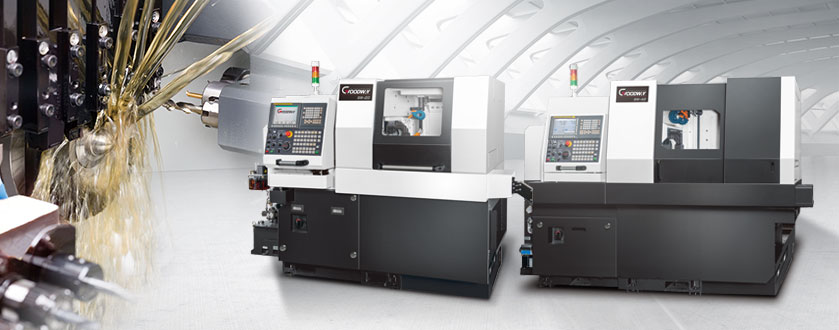

挾帶著最新工具機科技與高品質零件，程泰 SW 系列走心式車銑復合機，運用高速內藏式主軸*1、完整的刀具系統與彈性的導套 / 無導套設計，提供本系列最高可達 9 軸控制、4 軸同動之高效率加工能力。可輕易克服精密微型零件之車、銑、鉆、攻牙等復合加工需求，并因此廣為汽車、電子、鐘表、醫療器材等相關產業所采用。
*1 依各機型而略有不同
完整的刀具系統設計，滿足工件正面、背面以及側面的各種高效率車銑復合加工需求。
( SW-20 刀具系統 )
| 刀具系統 | SW-20 / 32 | SW-42 | ||
|---|---|---|---|---|
| A. 外徑刀具 | 6 | 5 | 6 | |
| B. 內徑刀具 | 正面加工 | 4 | 5 | 5 |
| 背面加工 | 4 | 5 | 5 | |
| C. 動力刀具*1 | 側面加工 | 5 ( ) | 4 | 5 |
| 正 / 背面加工 | 5 ( ) | 5 | 5 | |
| 背向刀具系統 | ||||
| D. 內徑刀具 | 背面加工 | 4 ( 合計 ) | ||
| D. 動力刀具 | ||||
*1 上側 3 支側面動力刀具座為一體成型，下側兩支動力刀具座可選配更換正面 / 背面動力刀具座。( 請見下圖 )
正面 / 背面動力刀具 ( 適用于 SW-20 / SW-32 )
1. 基本型
2. 擴充型
3. 擴充型
高度的多工支援彈性與豐富的選配功能，賦予 SW 系列強悍的加工能力。

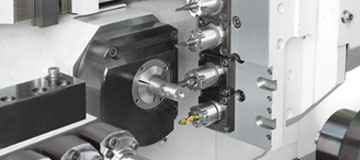

側面鉆銑

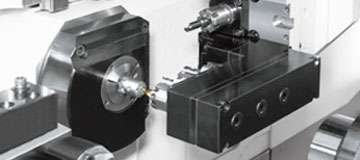

正面 偏心鉆孔攻牙

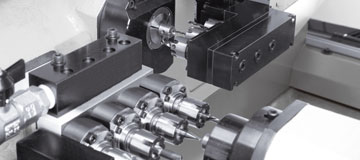

背面 偏心鉆孔攻牙

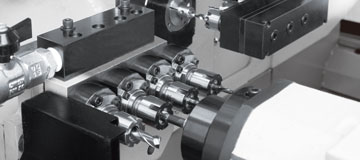

正面背面 同步鉆孔攻牙

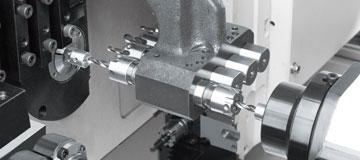

正面背面 同步銑削

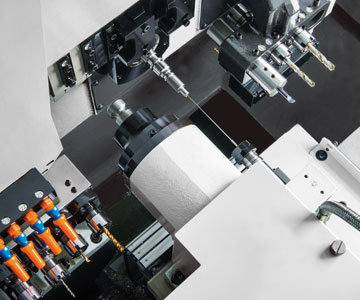

深孔鉆 ( 適用于 SW-32 )
滾齒-動力刀具座 ( 選配 )
鋸片-動力刀具座 ( 選配 )
旋風銑削-動力刀具座 ( 選配 )
多邊形銑削-動力刀具座 ( 選配 )
可調角-動力刀具座 ( 選配 )
主軸采用高精密內藏式馬達設計，有效降低主軸旋轉震動量，延長使用年限，提升長時間加工精度。
工件夾持機構采用回轉油壓缸驅動，具備夾持反應靈敏、夾持力充裕且油壓調整便利等優勢特性。
| 主軸馬達 | 夾持機構 | |||
|---|---|---|---|---|
| 內藏式 | 外置式 | 油壓缸 | 開閉爪 | |
| SW-20 | 主軸 | 副主軸 | --- | 主軸 / 副主軸 |
| SW-32 | 主軸 / 副主軸 | --- | 主軸 | 副主軸 |
| SW-42 | --- | 主軸 / 副主軸 | 主軸 | 副主軸 |
副主軸
C 軸功能
| SW 系列 |
|---|
| 機型 | SW-20 | SW-32 | SW-42 | ||||
|---|---|---|---|---|---|---|---|
| 加工能力 | 加工直徑 | ? 20 mm | ? 32 mm | ? 42 mm | |||
|
一次開夾 加工長度 |
復合式導套 |
220 / 50 mm ( 導套 / 無導套 ) |
315 / 80 mm ( 導套 / 無導套 ) |
180 / 110 mm ( 導套 / 無導套 ) |
|||
| 外徑刀具 | 刀具數量 | 6 | 5 | 6 | |||
| 刀具規格 | □ 12 mm | □ 16 mm | □ 20 mm |
□ 20 mm X 1 □ 16 mm X 5 |
|||
| 內徑刀具 | 刀具數量 | 4 | 4 | 5 | |||
| 套筒規格 | ER16 | ER20 | ER20 | ||||
| 鉆孔能力 | ? 10 mm | ? 13 mm | ? 13 mm | ||||
| 攻牙能力 | M8 x P1.25 | M12 x P1.75 | M12 x P1.75 | ||||
| 側銑動力刀具 | 刀具數量 | 5 ~ 10 | 5 ~ 10 | 4 ~ 10 | |||
| 最高轉速 | 8,000 rpm | 6,000 rpm | 6,000 rpm | ||||
| 伺服馬達規格 | 1.2 kW | 1.4 kW | 1.4 kW | ||||
| 套筒規格 | ER16 | ER20 | ER20 | ||||
| 鉆孔能力 | ? 8 mm | ? 10 mm | ? 10 mm | ||||
| 攻牙能力 | M6 x P1.0 | M8 x P1.25 | M8 x P1.25 | ||||
| 端銑能力 | ? 10 mm | ? 13 mm | ? 13 mm | ||||
| 主軸 | 最高轉速 | 10,000 rpm | 7,000 rpm | 6,000 rpm | |||
| 馬達規格 ( 連續 / 30 分 ) | 2.2 / 3.7 kW | 5.5 / 7.5 kW | 5.5 / 7.5 kW | ||||
| 最小分度 | 0.001° | 0.001° | 0.001° | ||||
| 快速進給 | 30 m/min. | 30 m/min. | 30 m/min. | ||||
| 控制器 | FANUC 31i | FANUC 31i | FANUC 31i | ||||
| 主軸中心高度 | 1,060 mm | 1,060 mm | 1,080 mm | ||||
| 冷卻水箱容量 | 260 L | 425 L | 425 L | ||||
| 機器外觀尺寸 ( 長 x 深 x 高 ) |
2,410 x 1,250 x 1,940 mm |
2,930 x 1,550 x 2,030 mm |
2,930 x 1,550 x 2,140 mm |
||||
| 機器重量 | 2,300 kg | 3,200 kg | 3,300 kg | ||||
| 機型 | SW-20 | SW-32 | SW-42 | |
|---|---|---|---|---|
| 背面加工能力 | 夾持外徑 | ? 20 mm | ? 32 mm | ? 42 mm |
| 前取長度 | 80 mm | 130 mm | 110 mm | |
| 凸出長度 | 30 mm | 50 mm | 50 mm | |
| 背面刀具 | 刀具數量 | 4 | 4 | 4 |
| 最高轉速 | 8,000 rpm | 5,000 rpm | 5,000 rpm | |
| 伺服馬達規格 | 0.4 kW | 0.75 kW | 0.75 kW | |
| 鉆孔能力 ( 內徑刀具 ) | ? 8 mm | ? 13 mm | ? 13 mm | |
| 鉆孔能力 ( 動力刀具 ) | ? 5 mm | ? 6 mm | ? 6 mm | |
| 攻牙能力 ( 內徑刀具 ) | M8 x P1.25 | M10 x P1.25 | M10 x P1.25 | |
| 攻牙能力 ( 動力刀具 ) | M4 x P0.7 | M5 x P0.8 | M5 x P0.8 | |
| 副主軸 | 最高轉速 | 8,000 rpm | 7,000 rpm | 6,000 rpm |
| 馬達規格 ( 連續 / 30 分 ) | 1.5 / 2.2 kW | 2.2 / 3.7 kW | 3.7 / 5.5 kW | |
| 最小分度 | 0.001° | 0.001° | 0.001° | |
