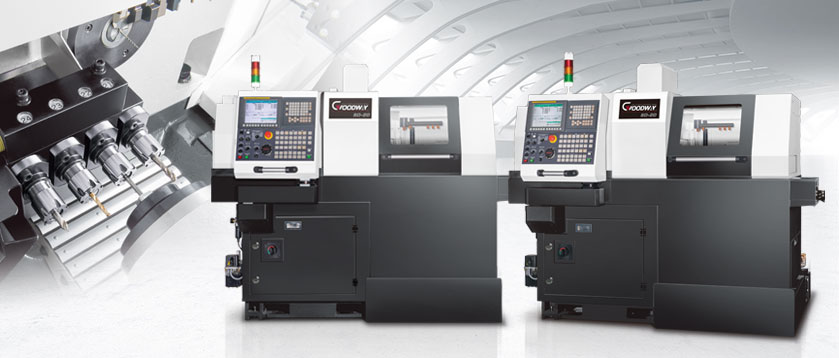

挾帶著最新工具機科技與高品質零件，程泰 SD 系列走心式車銑復合機，運用精巧的機器外型尺寸，多樣化的刀具配置與完整的自動化周邊配備，可針對工件的正面 / 側面進行快速的車、銑、鉆、攻牙等復合加工。此外，另可選配副主軸與背向標準刀具進行背面切削。高效率的加工性能，完全滿足小型精密零件的大批量生產需求。
空間需求
2,580 x 1,200 mm 精巧的外型尺寸，大幅提高廠房空間利用率
背面加工
另可選配副主軸 ( XB & ZB ) 與背向標準刀具，工件之正面、背面加工可一氣呵成
復合式導套
可依需求選擇導套或無導套的加工模式，滿足各種加工需求 ( 依機型而有所不同，請見第 4 頁 )
( 副主軸及背向刀具為選配 )
SD-16 刀具配置
正面背面 同步鉆孔攻牙
正面 偏心鉆孔攻牙
正面背面 同步加工

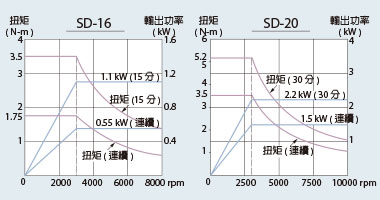

副主軸輸出
C 軸功能

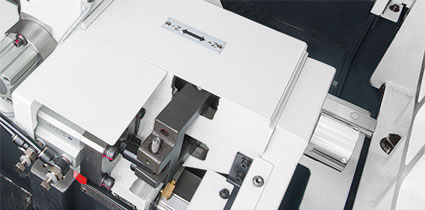

副主軸
*1 SD-20
| SD-16 | SD-20 | |
|---|---|---|
| 導套 |
|
|
| 復合式導套 |
|
|
|
: 標準 : 不提供
|
||
| SD 系列 |
|---|
| 機型 | SD-16 | SD-20 | |||||
|---|---|---|---|---|---|---|---|
| 加工能力 | 加工直徑 | ? 16 mm | ? 20 mm | ||||
|
一次開夾 加工長度 |
導套 | 175 mm | - | ||||
| 復合式導套 | - |
140 / 50 mm ( 導套 / 無導套 ) |
|||||
| 外徑刀具 | 刀具數量 | 6 | 5 | 6 | |||
| 刀具規格 | □ 12 mm | □ 10 mm | □ 12 mm | □ 12 mm | |||
| 內徑刀具 | 刀具數量 | 4 | 4 | ||||
| 套筒規格 | ER16 | ER16 | |||||
| 鉆孔能力 | ? 10 mm | ? 10 mm | |||||
| 攻牙能力 | M8 x P 1.25 | M12 x P 1.25 | |||||
| 側銑動力刀具 | 刀具數量 | 2 | 3 | 3 | 4 | 4 ~9*1 | |
| 最高轉速 | 8,000 rpm | 6,000 rpm | |||||
| 伺服馬達規格 | 0.4 kW | 1.0 kW | |||||
| 套筒規格 | ER11 | ER16 | |||||
| 鉆孔能力 | ? 6 mm | ? 8 mm | |||||
| 攻牙能力 | M5 x P0.8 | M6 x P1.0 | |||||
| 端銑能力 | ? 7 mm | ? 10 mm | |||||
| 主軸 | 最高轉速 | 10,000 rpm | 10,000 rpm | ||||
| 馬達規格 ( 連續/ 30 分 ) | 2.2 / 3.7 kW | 2.2 / 3.7 kW | |||||
| 最小分度 | 0.088o | 0.088o | |||||
| 快速進給 | 30 m/min. | 30 m/min. | |||||
| 控制器 | FANUC Oi -TF | FANUC Oi -TF | |||||
| 主軸中心高度 | 1,075 mm | 1,075 mm | |||||
| 冷卻水箱容量 | 140 L | 140 L | |||||
| 機器外觀尺寸 ( 長 x 深 x 高 ) | 2,390 x 1,140 x 1,900 mm | ||||||
| 機器重量 | 2,000 kg |
2,100 kg |
|||||
