WQ 型無堵塞潛水排污泵

WQ 型無堵塞潛水排污泵是南京藍寶石環保設備有限公司在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。該系列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維的介質。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。該泵水力性能先進、成熟，產品經測試各項性能指標均達到有關標準規定，產品投放市場后以其獨特的功效，可靠的性能，穩定的質量受到廣大用戶的歡迎和好評。

性能特點

1、采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的 5 倍纖維物質和直徑為泵口徑約 50％的固體顆粒。

2、設計合理，配套電機合理，效率高，節能效果顯著。

3、機械密封采用雙道串聯密封，材質為硬質耐腐碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行 8000 小時以上。

4、泵結構緊湊，體積小，移動方便，安裝簡便，無需建泵房，潛入水中即可工作，大大減少工程造價。

5、泵油室內設有油水探頭，當水泵側機械密封損壞后，水進入油室，探頭發生信號，對泵實施保護。

6、可根據用戶需要配備全自動安全保護控制柜，對泵的漏水、漏電、過載及超溫等進行監控，保證泵運行可靠安全。

7、雙導軌自動耦合安裝系統，給泵的安裝、維修帶來了極大的方便，人可不必為此進出污水坑。

8、浮球開關可根據所需的水位變化，自動控制泵的停啟，無需專人看管。

9、在使用揚程范圍內保證電機運行不過載。

10、根據使用場合電機可采用水套式外循環冷卻系統，能保證電泵在無水（干式）狀態下安全運行。

11、安裝方式有固定式自動耦合安裝和移動式自由安裝二種，可滿足不同的使用場合。

使用范圍

1、工廠商業嚴重污染廢水的排放。 2、城市污水處理廠排水系統。

3、住宅區的污水排水站。 4、人防系統排水站。

5、醫院、賓館的污水排放。 6、市政工程、建筑工地。

7、勘探、礦山配套附機。 8、農村沼氣池農田灌溉。

使用條件

1、介質溫度不超過 60℃，重度為 1.0~1.3kg／dm3，PH 值在 5~9 范圍內。

2、無內自流循環冷卻系統的泵，電機部份露出液面不超過 1/2。

3、一般情況下，泵必須在使用揚程范圍內使用，保證電機不過載，如需在全揚程范圍范圍使用，應在訂貨時另行注明，以便廠家制造。

4、在運行過程泵電機電流不得超過電機的額定電流。

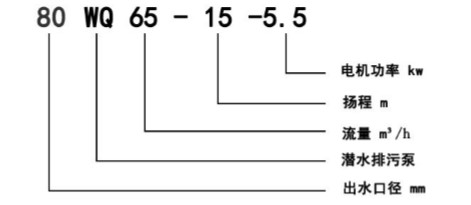

 型號表示

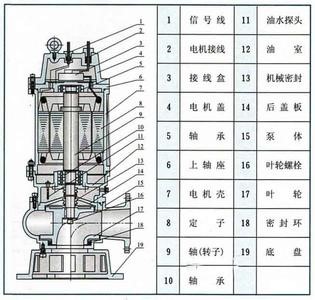

結構簡介

WQ 型無堵塞潛水排污泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔開，屬機電一體化產品，電機與泵合用同一軸(轉子)整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行安全可靠。其主要部件作用如下：

信號線 1：配備全保水泵控制柜，對泵實行全方位保護，包括漏水、斷相、短路、過熱、電機過載等項目。

電機定子 8：采用 B 級或 F 級絕緣。

漏水探頭 11：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。

機械密封 13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。

葉輪 17：葉輪采用單流道或雙流道結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、

纏繞的故障。

泵體 15：與葉輪配用，使得泵具有高的效率。

密封環 18：裝在泵體口環處，當葉輪因運轉而使口環處磨損，可更換密封環，以保證泵以最佳效率運行。
