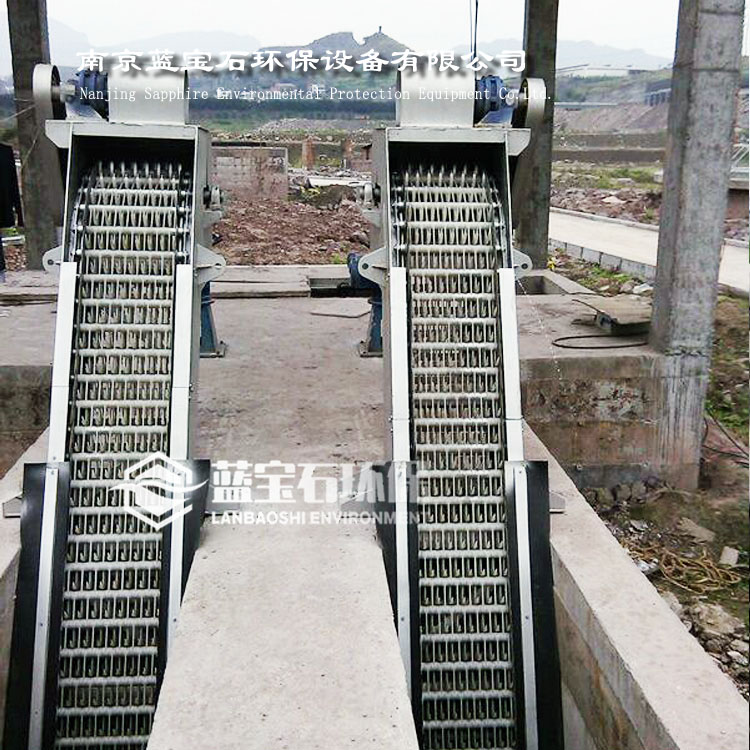

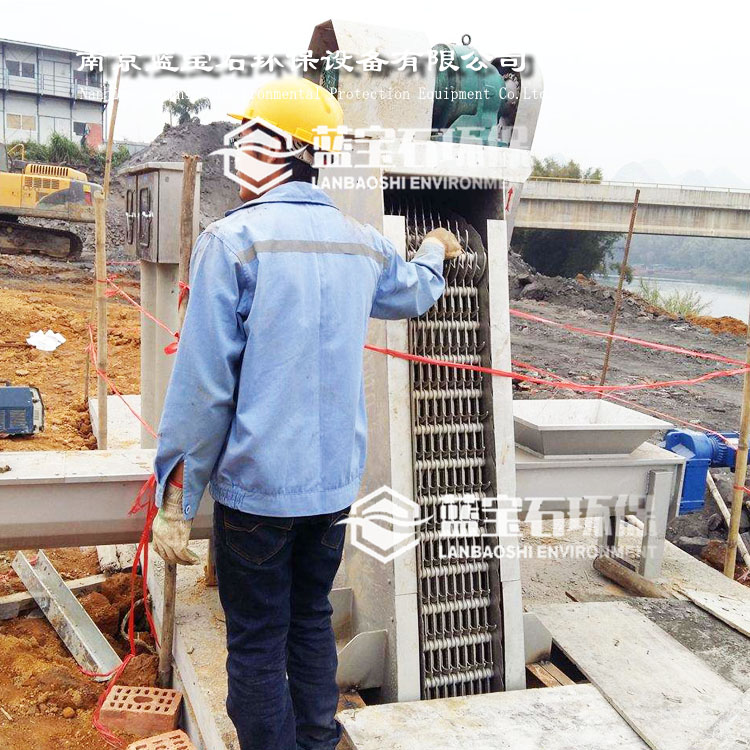

南京藍寶石循環式齒耙細格柵除污機安裝圖片

南京藍寶石循環式齒耙細格柵除污機安裝圖片

南京藍寶石環保的GSHZ型回轉式格柵除污機主要產品特點
（1）結構緊湊，整機性能好，通水面積大，運行穩定可靠。
（2）操作簡單，清污效果好，效率高，壽命長。
（3）維修方便，柵體水下部分無固定螺絲。
（4）格柵回轉循環、撈渣、除污工作實行全自動控制。
（5）具有自動、點動、急停、切斷等控制功能，便利運行與維護保養。
（6）每臺清污機配置一套控制箱（戶內）,電氣元件全部采用國內外名牌產品，并可根據用戶要求預留PLC接口。
（7）具有機械、電氣雙重過載保護裝置。
A．機械保護措施：在傳動鏈輪中設有安全銷，能在過載情況下瞬間切斷安全銷，預防傳動件損壞。
B．電氣保護：在電氣設計中設有過流保護，保證在設備出現故障后能有效地保護電機不被燒壞。
（8）清污機的鏈條采用不銹鋼材料，鏈條的小轉輪也為不銹鋼材料；鏈條水下導向部分采用滑道方式，無須加潤滑油，從而使鏈條不易被污物卡住。
（9）驅動裝置設有防護罩，既滿足室外安裝的要求，又便于檢查和維修；
（10）在鏈條和耙齒之間設置鏈板，與設備的堵水邊角鋼形成封閉結構，使齒耙鏈成為封閉式鏈條，從而阻止了垃圾進入機內運行軌道，防止鏈條梗死等故障；
（11）當齒耙鏈運行到設備后部時，齒耙間發生相對位移，進行自清理運動，柵渣落入柵渣小車中。因而不會發生堵塞現象，故日常維修的工作量很少且格柵底部不會有污物堆積死角。
（12）設備進行安裝時，與溝壁接觸的兩側用橡膠密封帶密封，并用鋼壓條固定；底部耙齒鏈前設有一平板及橡膠密封帶，達到設備與土建密封，防止水中雜質流漏。
（13）在設備上部兩側設有檢修孔板，即使由于大的雜物使耙齒及其它部件損壞，也只要在工作平臺更換損壞的耙齒和零件，勿需水下維修，不影響過水流量。

6．GSHZ型回轉式格柵除污機材質
格柵框架        碳鋼防腐
耙齒            不銹鋼(SS304)
傳動部件        不銹鋼(SS304)
7． GSHZ型回轉式格柵除污機驗收標準
設計、制造、試驗及驗收均執行建設部行業標準CJ/T3848-1995〔平面格柵除污機〕。
8．其他技術說明
8.1出廠檢測與驗收
每臺設備經檢查試驗合格,并附有產品合格證、使用維護說明書、外購件的質保書和合格證。
設備出廠前，在廠內進行整機空載試運轉，檢驗項目應包括：外觀檢查、各種材料的檢驗、齒耙額定載荷的檢測、鏈條各鏈板與銷軸的連接檢查、機座的焊接和緊固件連接的檢查、噪聲的檢測、以及其他項目的檢測。

8.2現場安裝與驗收
       8.2.1設備到現場后，線上指導安裝。
       8.2.2在全部設備安裝后，進行運行調試和現場測試。調試后，清污機空轉試驗不少于4小時。測試內容及測試結果滿足各項技術要求。
8.3銘牌與標志
銘牌固定在明顯的位置。銘牌內容如下：
設備名稱、設備型號、主要技術參數、電機功率、電壓等級、出廠日期、出廠編號等。
銘牌裝在設備合適、顯著的位置上。
8.4 運輸、包裝
我方保證運輸過程中設備均有牢固的包裝，防腐層不會損壞，確保設備安全到達交貨地點。
8.5耗材和專用工具
我方提供設備中必要的隨機耗材、專用工具，并按質保期內的用量列出耗材的名稱、數量，并按此內容供貨。

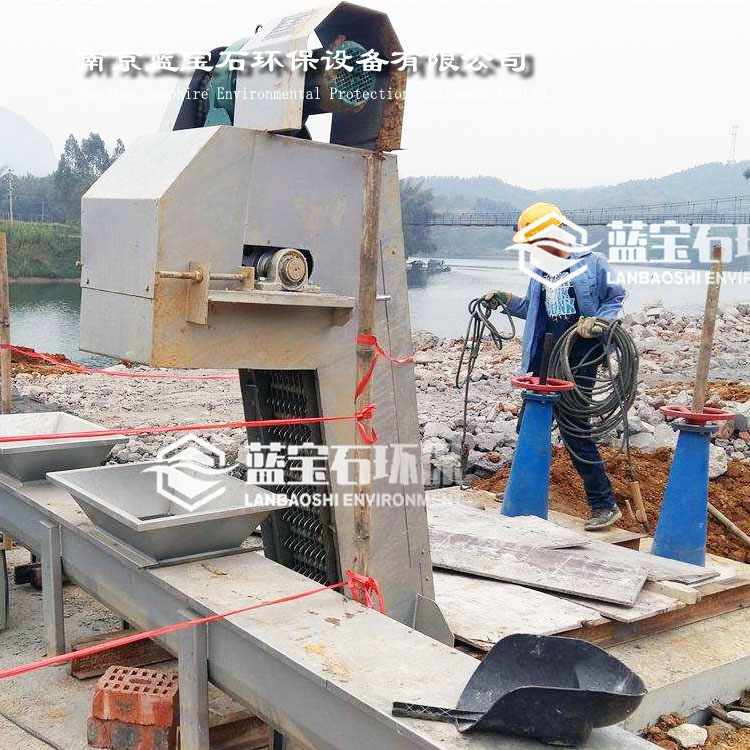

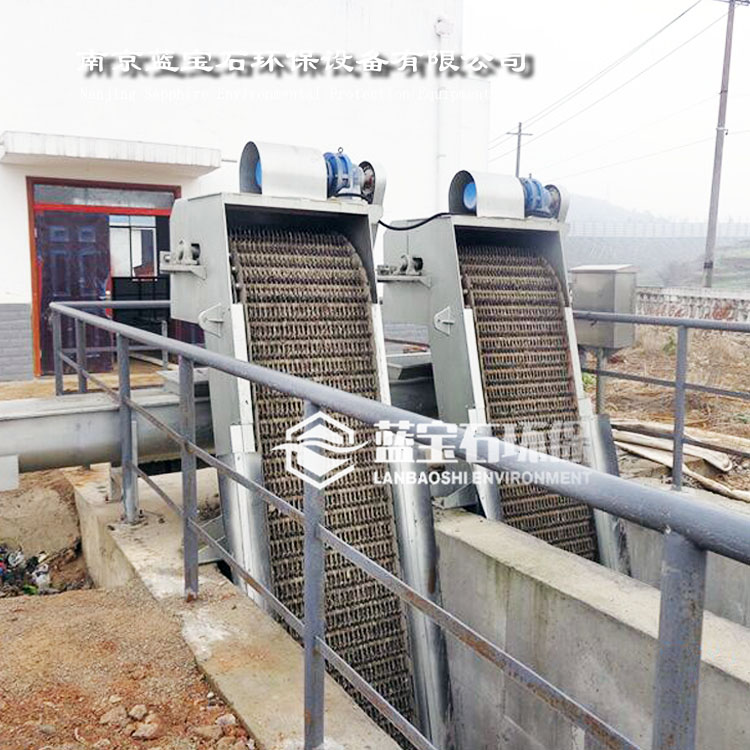

南京藍寶石循環式齒耙細格柵除污機安裝圖片
