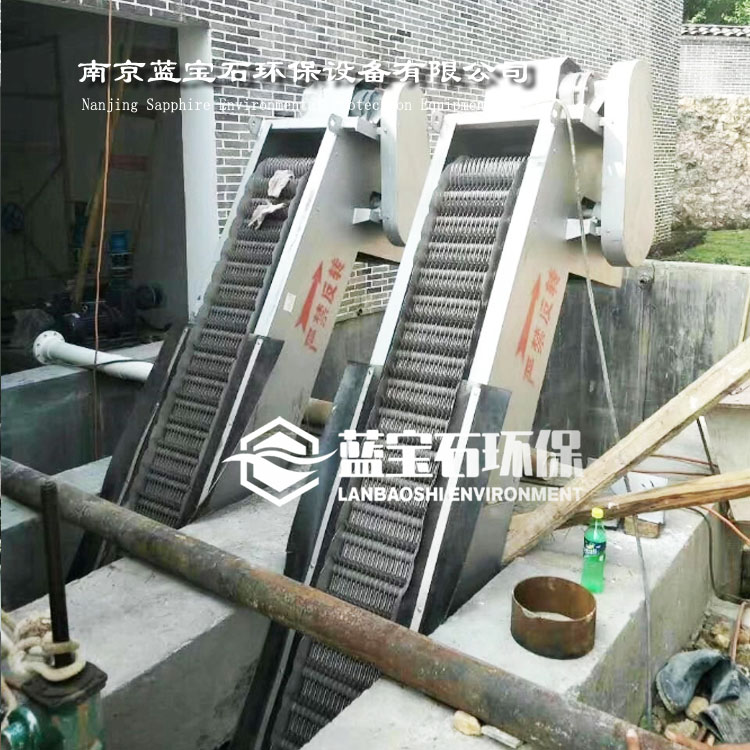

藍寶石回轉式格柵除污機安裝現場圖

藍寶石回轉式格柵除污機安裝現場圖

6．GSHZ型回轉式格柵除污機材質
格柵框架        碳鋼防腐
耙齒            不銹鋼(SS304)
傳動部件        不銹鋼(SS304)
7． GSHZ型回轉式格柵除污機驗收標準
設計、制造、試驗及驗收均執行建設部行業標準CJ/T3848-1995〔平面格柵除污機〕。
8．其他技術說明
8.1出廠檢測與驗收
每臺設備經檢查試驗合格,并附有產品合格證、使用維護說明書、外購件的質保書和合格證。
設備出廠前，在廠內進行整機空載試運轉，檢驗項目應包括：外觀檢查、各種材料的檢驗、齒耙額定載荷的檢測、鏈條各鏈板與銷軸的連接檢查、機座的焊接和緊固件連接的檢查、噪聲的檢測、以及其他項目的檢測。

8.2現場安裝與驗收
       8.2.1設備到現場后，線上指導安裝。
       8.2.2在全部設備安裝后，進行運行調試和現場測試。調試后，清污機空轉試驗不少于4小時。測試內容及測試結果滿足各項技術要求。
8.3銘牌與標志
銘牌固定在明顯的位置。銘牌內容如下：
設備名稱、設備型號、主要技術參數、電機功率、電壓等級、出廠日期、出廠編號等。
銘牌裝在設備合適、顯著的位置上。
8.4 運輸、包裝
我方保證運輸過程中設備均有牢固的包裝，防腐層不會損壞，確保設備安全到達交貨地點。
8.5耗材和專用工具
我方提供設備中必要的隨機耗材、專用工具，并按質保期內的用量列出耗材的名稱、數量，并按此內容供貨。

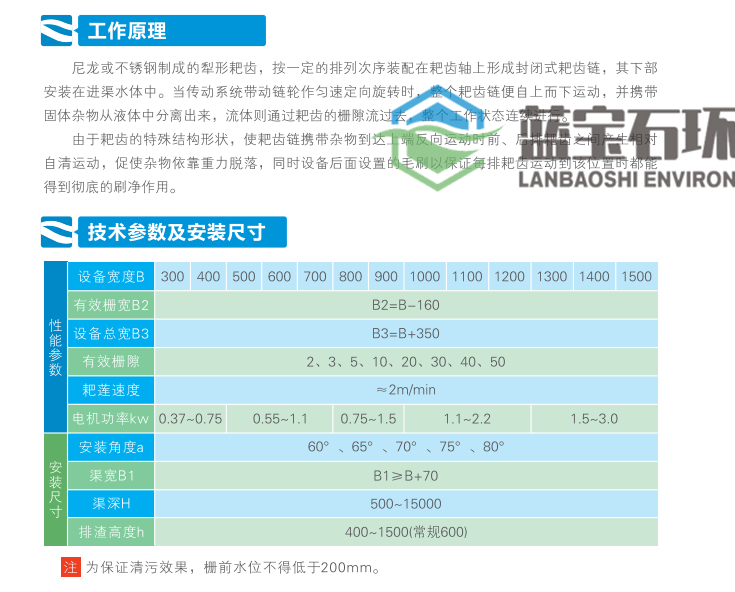

2、工作原理

回轉式格柵除污機是由一種獨特的耙齒裝配成一組回轉格柵鏈。

在電機減速器的驅動下，耙齒鏈進行逆水流方向回轉運動，將漂浮在水面上的浮渣打撈，耙齒鏈運轉到設備的上部時，由于槽輪和彎軌的導向，使每組耙齒之間產生相對自清運動，絕大部分固體物質靠重力落下。另一部分則依靠清掃器的反向運動把粘在耙齒上的雜物清掃干凈。按水流方向耙齒鏈類同于格柵，在耙齒鏈軸上裝配的耙齒間隙可以根據使用條件進行

選擇。當耙齒把流體中的固態懸浮物分離后可以保證水流暢通流過。整個工作過程是連續的，也可以是間歇的。

3、特點與使用條件

該設備的最大優點是自動化程度高、分離效率高、動力消耗小、無噪音、耐腐蝕性能好，

在無人看管的情況下可保證連續穩定工作，及其本身設置了機械過載安全保護裝置，在設備發生故障時，剪切銷剪斷，可以避免設備超負荷工作，損壞設備部件。

本設備可以根據用戶需要任意調節設備運行間隔，實現周期性運轉；可以根據格柵前后液位差自動控制設備的啟停；并且有手動控制功能，以方便檢修。用戶可根據不同的工作需要任意選用。由于該設備結構設計合理，在設備工作時，自身具有很強的自凈能力，不會發生堵塞現象，所以日常維修工作量很少。

6．GSHZ型回轉式格柵除污機材質
格柵框架        碳鋼防腐
耙齒            不銹鋼(SS304)
傳動部件        不銹鋼(SS304)
7． GSHZ型回轉式格柵除污機驗收標準
設計、制造、試驗及驗收均執行建設部行業標準CJ/T3848-1995〔平面格柵除污機〕。
8．其他技術說明
8.1出廠檢測與驗收
每臺設備經檢查試驗合格,并附有產品合格證、使用維護說明書、外購件的質保書和合格證。
設備出廠前，在廠內進行整機空載試運轉，檢驗項目應包括：外觀檢查、各種材料的檢驗、齒耙額定載荷的檢測、鏈條各鏈板與銷軸的連接檢查、機座的焊接和緊固件連接的檢查、噪聲的檢測、以及其他項目的檢測。

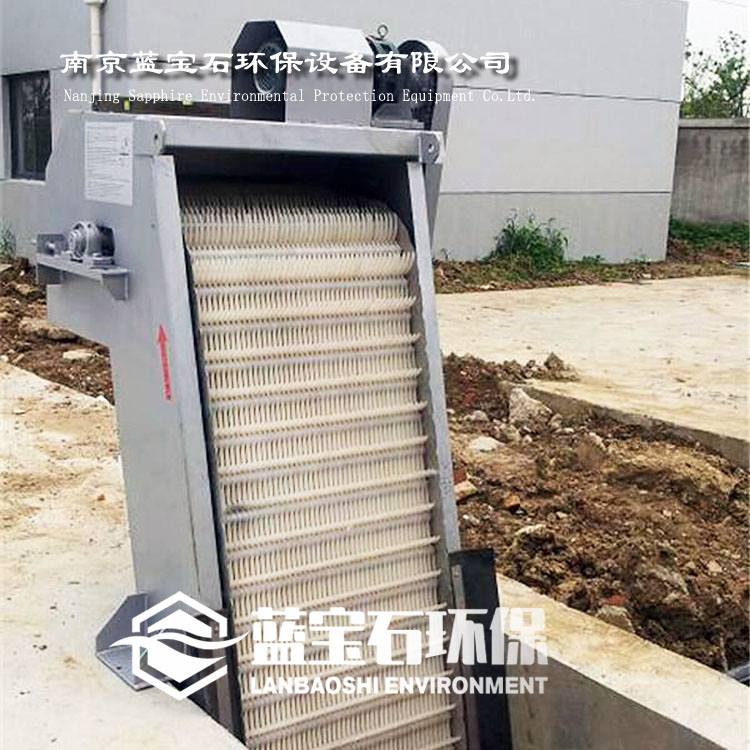

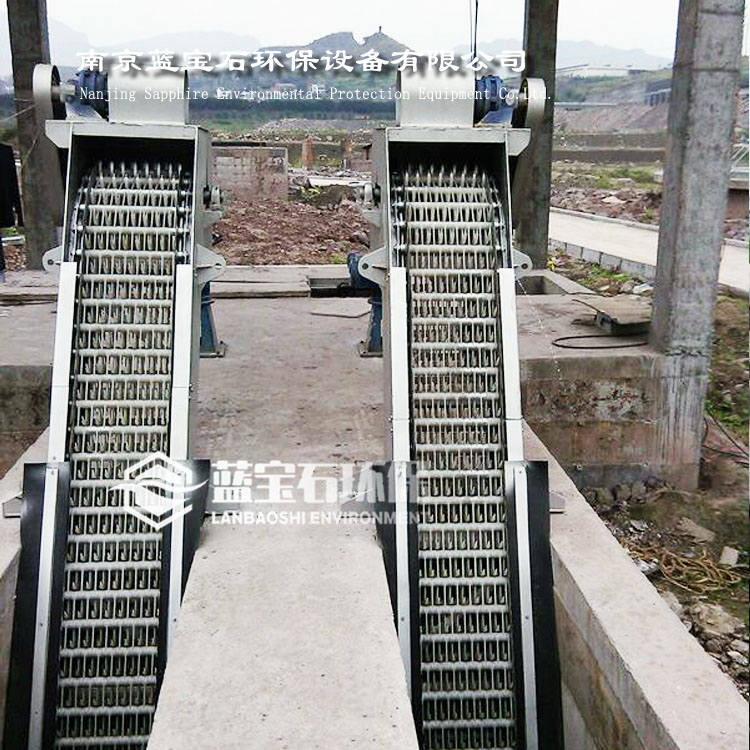

藍寶石回轉式格柵除污機安裝現場圖

藍寶石回轉式格柵除污機安裝現場圖
