QJB 型潛水攪拌機

產品概述

潛水攪拌機 QJB 型多功能螺旋式潛水攪拌機可分為高速混合攪拌系列和低速推流系列。

高速混合系列 QJB 型多功能旋流式攪拌機適用于污水處理廠平衡池、硝化/反硝化池、污泥處理和儲存池，以及工業流程中攪拌含有懸浮物、固雜物的液體，防止沉淀。

低速推流系列 QJB 型多功能旋流式攪拌機適用于工業和城市污水處理廠曝氣池和厭氧池、大型硝化及反硝化池、圓盤式活性污泥處理池、消毒車及工業攪拌。其產生低切向開放式的強力水流，可輕易實現在大容積流體中產生水循環及硝化、脫氮和除磷階段創建水流等。

適用范圍

潛水攪拌機在下列條件下應能正常連續運行：

1）介質溫度不超過 40℃；

2）介質的 PH 值在 5-9 之間；

3）液體密度不超過 1.15 千克/立方米;

4）長期潛水運行，潛水深度一般不超過 20m。

性能特點

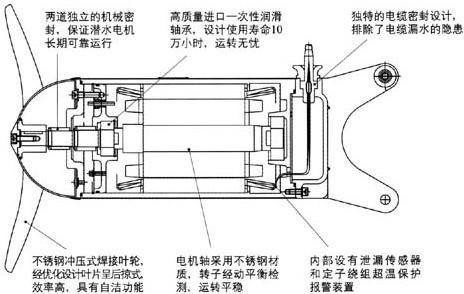

1、QJB 型潛水攪拌機結構緊湊，體積小，重量輕，操作維護簡單、安裝檢修方便、使用壽命長。

2、葉輪具有良好的水力設計結構，工作效率高，后掠式葉片具有自潔功能可防雜物纏繞、堵塞。

3、與曝氣系統混合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀。

4、電機繞組絕緣等級為 F 級，防護等級為 IP68，選用進口一次性潤滑免維護優質軸承，具有油室泄露檢測和獨有專利的電機繞組過熱保護和防凝露裝置，使電機的工作更加安全可靠。

5、兩道獨立的機械密封，機械密封的摩擦付材質為耐腐蝕的碳化鎢。

6、獨特的電纜密封設計，排除了電纜漏水的隱患。

7、標準部件采用點解分離技術，可以有效防止腐蝕。

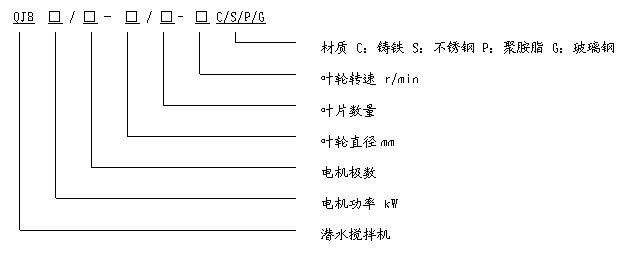

型號表示

QJB 型多功能螺旋式潛水攪拌機主要由設備主機、安裝系統及電控設備組成。

QJB 型多功能螺旋式潛水攪拌機按其作用形式可分為高速混合型潛水攪拌機和低速推流型潛水攪拌機。高速混合型潛水攪拌機按其結構特點又分為直聯沖壓式潛水攪拌機和非直聯式潛水攪拌機。低速推流型潛水攪拌機屬于非直流式潛水攪拌機。

                                   圖 1 混合型潛水攪拌機

混合型潛水攪拌機按其聯接方式又分為直聯沖壓式潛水攪拌機和非直聯式潛水攪拌機。低速推流型潛水攪拌機屬非直聯式潛水攪拌機?；旌闲蜐撍當嚢铏C一般配制導流罩以增加軸向流動減少葉輪振動，增加運轉的平穩性。

如圖 1 所示，直聯式潛水攪拌機主要由葉輪、潛水電機兩大部分組成，葉輪直接裝在電機軸上。

非直聯式潛水攪拌機主要由葉輪、潛水電機、減速裝置等三大部分組成，葉輪裝在減速裝置輸出軸上。

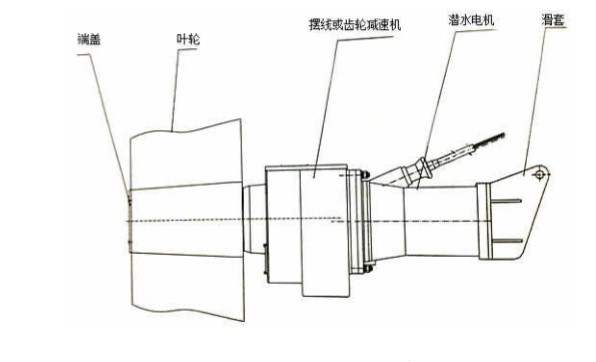

如圖 2 所示，低速推流型潛水攪拌機主要由葉片、輪轂、潛水電機、減速裝置等部分組成，葉輪輪轂裝在減速裝置輸出軸上。低速推流型潛水攪拌機不配制導流罩。

                                                             圖 2 低速推流型潛水攪拌機

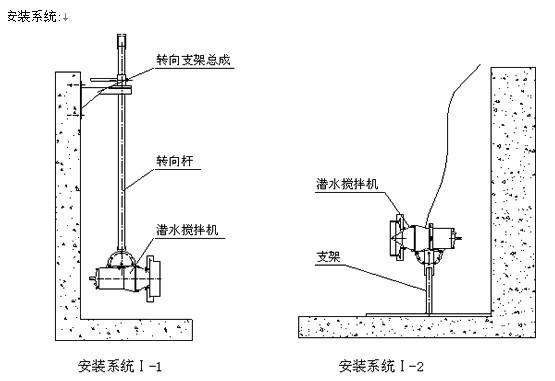

安裝系統

安裝潛水攪拌機可采用的安裝技術多種多樣。南京藍寶石環保設備有限公司提供了其中幾種最常用、最方便、最快捷的安裝方式，該專用安裝系統可在無需排出池中污水的情況下，能快速安裝和拆卸潛水攪拌機。并且使用安全可靠。我們還可以提供其他安裝方法的指導。

潛水攪拌機的潛水深度可以根據需要進行垂直方向的調節。吊架座、支撐架和下托架與池的聯結均采用與預埋件焊接固定。客戶訂貨時，請提供池深（H)，以便我公司加工時確定導桿尺寸及支撐架的數量。

安裝系統的材質采用不銹鋼（或碳鋼）制造。起吊裝置除吊架座外，數臺攪拌機可共用一套。為方便攪拌機安裝及起吊，應在起吊位置的護欄上開活動門。

一般情況下每個規格的攪拌機對應一種型式安裝系統，如用戶有特殊需要，可另配其它型式安裝系統。

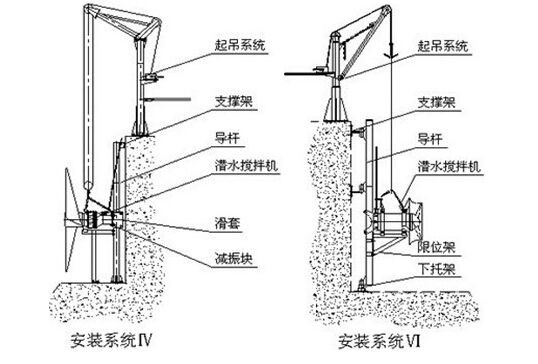

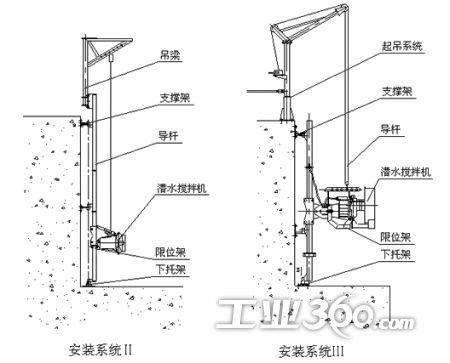

各型式安裝系統其結構有所不同。

產品選型

潛水攪拌機的選型是一項比較復雜的工作，選型的正確與否直接影響設備的正常使用，作為選型的原則就是要讓攪拌機在合適的容積里發揮充分的攪拌功能，一般可用流速來確定。根據污水處理廠不同的工藝要求，攪拌機流速應保證在 0.15~0.3m/s 之間，如果低于 0.15m/s 的流速則達不到推流攪拌效果，超過 0.3m/s 的流速則會影響工藝效果的質數，如：懸浮物含量、粘度、溫度、PH 值；還有水池的形狀、水深等因素。

攪拌機所需的配套功率是按容積大小、攪拌機體的密度和攪拌深度而確定的，根據具體情況采用一臺或多臺攪拌機。

注意事項

1、潛水攪拌機必須完全潛入水中工作；

2、不能在易燃易爆或有強腐蝕性液體的環境中工作；

3、鋼膨脹螺栓須按要求固定，安裝完畢后，必須將電纜拉緊固定好。

4、潛水推進器選型時，槳葉直徑超過 2m，建議使用齒輪箱減速機。
