1.5千瓦潛水攪拌機在中和池中安裝位置
一、QJB型潛水推進器的結構及性能特點

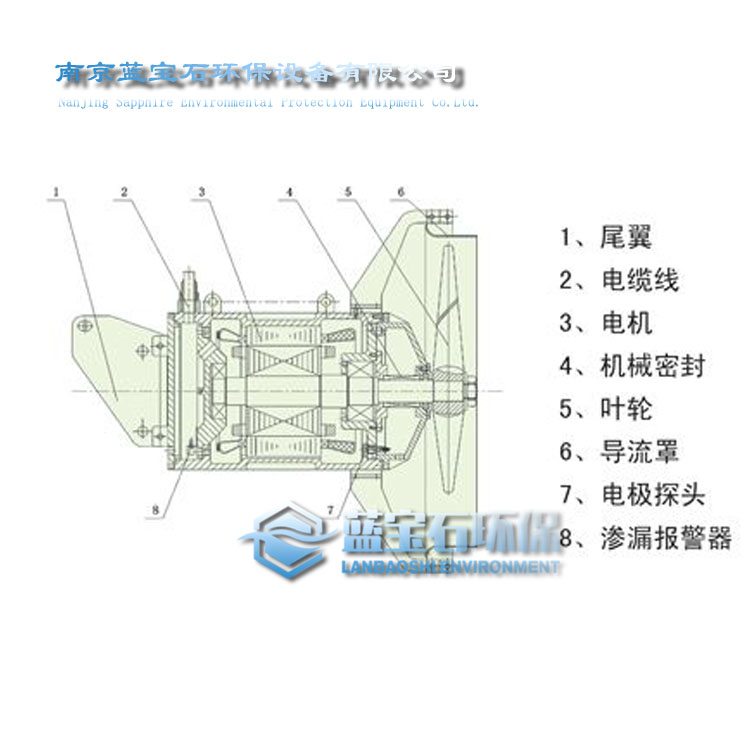

QJB型潛水推進器(推流器)主要由潛水電機、減速機、螺旋推進葉輪、密封、手搖卷揚機構、安裝系統和電氣控制裝置等配套組成。
1、結構緊湊、體積小、重量輕。操作維護簡單、安裝方便快捷、使用壽命長。
2、葉片具有自潔功能，可防雜物纏繞、堵塞。
3、與曝氣系統配合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀。
4、的電機繞組為F級絕緣，防護等級為IP68，選用一次潤滑免維護進口軸承，具有油室泄漏檢測和電機繞組過熱保護功能，使電機的工作更加安全可靠。
5、機械密封的摩擦付材質為耐腐蝕的碳化鎢，所有緊固件均為不銹鋼材質。
6、在規定的條件下，首次故障前平均運行時間不小于10000小時，整機使用壽命不小于15
年。
7、潛水推流器槳葉由彈性聚氨脂或鋁合金制成，能承受變化的負荷，推力被平均分配，具最佳水力設計。
四 、用途及適用條件
混合攪拌系列潛水攪拌機適用于各種水處理工藝和工業流程需要保持固、液二相或固、液、氣三相介質均勻混合反應的場所。
潛水攪拌機可在下列條件下正常連續運行：
zui高介質溫度不超過40°C
介質的PH值在5-9
介質密度不超過1150KG/M^3
長期潛水運行，潛水深度一般不超過20米
五、 選型注意事項
為保證潛水攪拌機取得zui佳運行效果，請使用方提供如下資料：
◎ 運用目的
◎ 池型及尺寸，包括水深
◎ 攪拌介質的特性，包括粘度、密度、溫度、及固體物含量等
QJB型潛水推進器的安裝系統
QJB型潛水推進器的專用安裝系統可在無需排出池中污水的情況下，能快速安裝和拆卸潛水攪拌機。當池深H<4米時建議采用安裝系統Ⅰ。潛水攪拌機的潛水深度可以根據需要進行垂直方向的調節，而且在水平面內可繞導桿旋轉的最大角度為±60°起吊系統底座、支撐架和下托架與池的有關聯接面均采用膨脹螺栓固定，無需預留孔。
當池深H>4米時建議采用安裝系統Ⅱ，需在池底做一混凝土基礎(或鋼結構底座)。起吊系統底座、鋼繩固定架和導向底座與池的有關聯接面均采用膨脹螺栓固定，無需預留孔。潛水推進器安裝系統Ⅱ用導向鋼繩替代導桿，具有運輸方便、現場安裝簡單等特點。該系統從根本上避免了由于運輸引起導桿彎曲、變形有而影響正常使用的情況，并有效改善了池深過深情況下，由于導桿的安裝誤差而導致的無法正常起吊等現象。在有懸臂池頂(如圖)的安裝條件下更顯得操作方便可靠。
客戶定貨時，請提供池深H及池型圖，以便廠方加工時確定導桿或導向鋼絲的尺寸。安裝系統的材質采用不銹鋼(或碳鋼)制造。安裝系統中除導桿或導向鋼絲、起吊底座外，多臺
QJB推進器可共用一套起吊裝置(用戶有特殊要錄除外)。
安裝系統Ⅰ只適用池深<4m,機型為QJB0.85/8-260/3-740C和QJB1.5/6-260/3-980C攪拌機，其中Ⅰ-1可在水平方向和垂直方向進行調節;
安裝系統Ⅱ、Ⅲ≥4m，導桿可沿水平方向繞導桿軸線旋轉，最大轉角-60°~+60°當池深大于4米時，應在導桿中間增加一支撐架;
支撐架和下托架與池壁、池底均用鋼膨脹螺栓固定，無需預留孔;
QJB型潛水推進器的安裝系統材質采用不銹鋼和碳鋼防腐供選擇;
