缺氧區潛水推流攪拌器1.5kw潛水推力器

二、潛水推流器產品描述：

    QDT型低速推流器，在水處理工藝流程中，廣泛應用于氧化溝推流，各類生化池的攪拌，同時也可用于河流防凍，景觀水循環等。低速推流器油潛水電機、減速裝置、葉槳和安裝系統等組成。其特點是配套功率小（1.5-7.5KW），轉速低（36-135r/min）,葉槳直徑大（1000-2500mm）,低速旋轉，產生大體積流場，服務范圍廣。后掠式香蕉型葉槳設計，具有自潔功能，采用聚氨脂或鋁合金材質精鑄成型，具有重量輕、強度高、耐腐蝕等優點，其優異的摩擦性能，可保證在低速的運動狀態下與液體產生良好的阻尼效果，從而創建出柔和的水流。該系列產品除了具有推流和創建水流的作用外還具有攪拌功能。

三、QDT型低速推流器使用條件：

為了保證潛水?dāng)嚢铏C(jī)的正常工作，請正確選擇工作環境和運行模式。

zui高介質溫度不超過40℃；

介質的pH值范圍：5~9；

介質密度不超過1150Kg/m3;

潛水深度不超過20m。

四、潛水推進器性能特點
     1. 低速推流機結構緊湊、操作維護簡單、安裝檢修方便、使用壽命長。
     2.葉輪具有zui佳的水力設計結構，工作效率高，后掠式葉片具有自潔功能可防雜物纏繞、堵塞。
     3.與曝氣系統混合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀。
     4.電機繞組絕緣等級為F級，防護等級為IP68，選用進口軸承和獨有專利的電機防凝露裝置， 使電機的工作更加安全可靠。
     5.兩道機械密封，材質為碳化鎢-碳化鎢。所有外露緊固件均為不銹鋼。

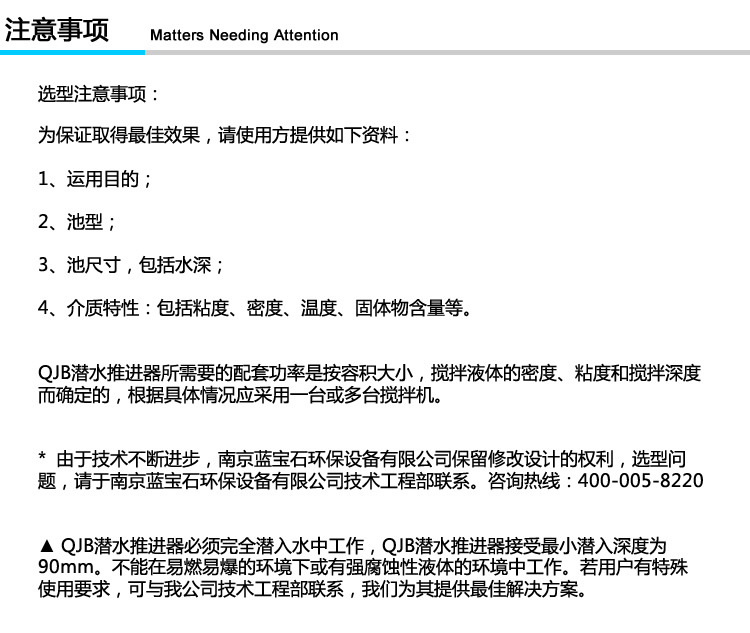

五、潛水推流器選型注意事項
     為保證取得zui佳效果請使用方提供如下資料：
     1.運用目的
     2.池型
     3.池尺寸
     4.介質特性包括粘度密度固體物含量等。
低速推流機所需要的配套是按容積大小攪拌液體的密度粘度和拌深度而確定的根據具體情況應采用一臺或多臺攪拌機。

特別提示：

潛水?dāng)嚢铏C(jī)必須完全潛入水中工作，不能在易燃易爆和強腐蝕性及高溫的環境中工作，zui小潛入深度900mm。針對特殊環境下的要求，我公司可為用戶提供特殊設計。

二 、潛水?dāng)嚢铏C(jī)結構簡介及性能特點：

1.潛水?dāng)嚢铏C(jī)結構緊湊、體積小、重量輕。操作維護簡單、安裝方便快捷、使用壽命長。

2.潛水?dāng)嚢铏C(jī)葉片具有自潔功能，可防雜物纏繞、堵塞。

3.潛水?dāng)嚢铏C(jī)與曝氣系統配合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀。

4.潛水?dāng)嚢铏C(jī)電機繞組為F級絕緣，防護等級為IP68，選用一次潤滑免維護進口軸承，具有油室泄漏檢測和電機繞組過熱保 護功能，使電機的工作更加安全可靠。

5.潛水?dāng)嚢铏C(jī)機械密封的摩擦付材質為耐腐蝕的碳化鎢，所有緊固件均為不銹鋼材質。

潛水?dāng)嚢铏C(jī)電機扭矩的引發原因

現潛水?dāng)嚢铏C(jī)已形成了混合攪拌和低速推流兩大系列產品。非直聯式潛水?dāng)嚢铏C(jī)主要由葉輪、潛水電機、減速裝置等三大部分組成，葉輪裝在減速裝置輸出軸上。
潛水?dāng)嚢铏C(jī)對電機有如下幾點要求。1.電機的定子繞組對機殼的絕緣電阻冷態時不應低于50MΩ，熱態或溫升試驗后不應低于1MΩ；2.當采用電機由三相電源平衡供電時，電機的三相空載電流中任一相與三相平均值的偏差不應大于三相平均值的10％；3.電機的定子繞組應能承受歷時1分鐘的耐壓試驗而不發生擊穿。試驗電壓的頻率為50Hz，波形應為正弦波形，試驗電壓的有效值為1760V；4.電機的定子繞組應能承受閘間沖擊耐電壓試驗而不擊穿。
電機的轉矩與電壓的平方成正比，當采用自藕變壓器降壓?jiǎn)?dòng)時，其電機輸出轉矩礦為自禍變壓器抽頭的百分比。
當重油粘度為時，電機與攪拌機的啟動運行曲線在不同運行工況有不同的穩定運行點，基本上說明了攪拌機與電機在力矩方面的匹配啟動關系。很顯然，只有電機輸壓和轉速降低的情況下，攪拌機的轉速和啟動扭矩也相應降低，而電機的輸出扭矩并不因?yàn)榻祲憾档停杂米冾l器可以啟動該設備。用變頻器調速對于攪拌機出口有不同負載的工況最為合適，在負載小時可降低電機功率的輸出，非常有利于節能。
對于潛水?dāng)嚢铏C(jī)出口只有一個固定負載時，如果電機的輸出是滿負荷的，那么變頻器的節能效果并不明顯。對于負責輸送的潛水?dāng)嚢铏C(jī)一般要求防爆。在實際操作中，為降低攪拌機的啟動力矩，可適當打開進出口旁路閥門，待潛水?dāng)嚢铏C(jī)啟動后設備的轉動力矩降到額定力矩之后再增加出口閥門的開度。

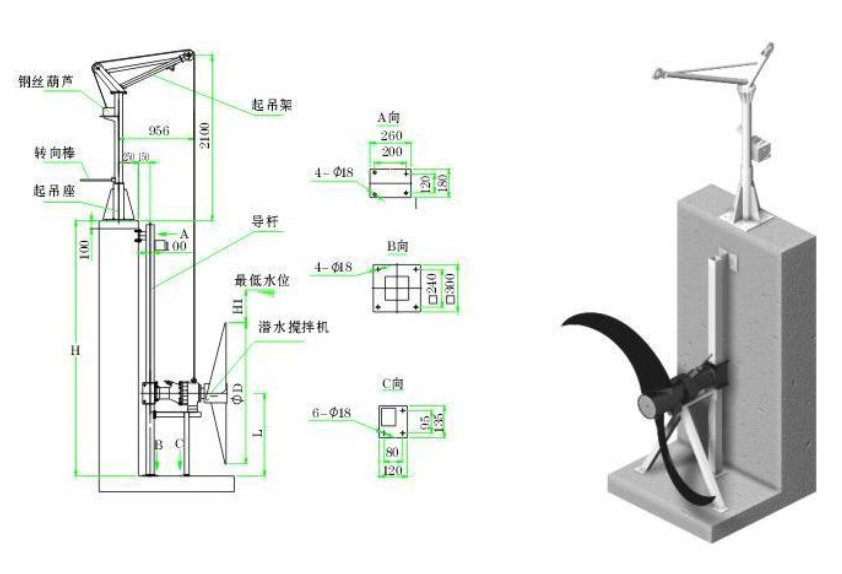

潛水?dāng)嚢铏C(jī)安裝布置圖 污水?dāng)嚢杵?

潛水?dāng)嚢铏C(jī)安裝布置圖 污水?dāng)嚢杵?
