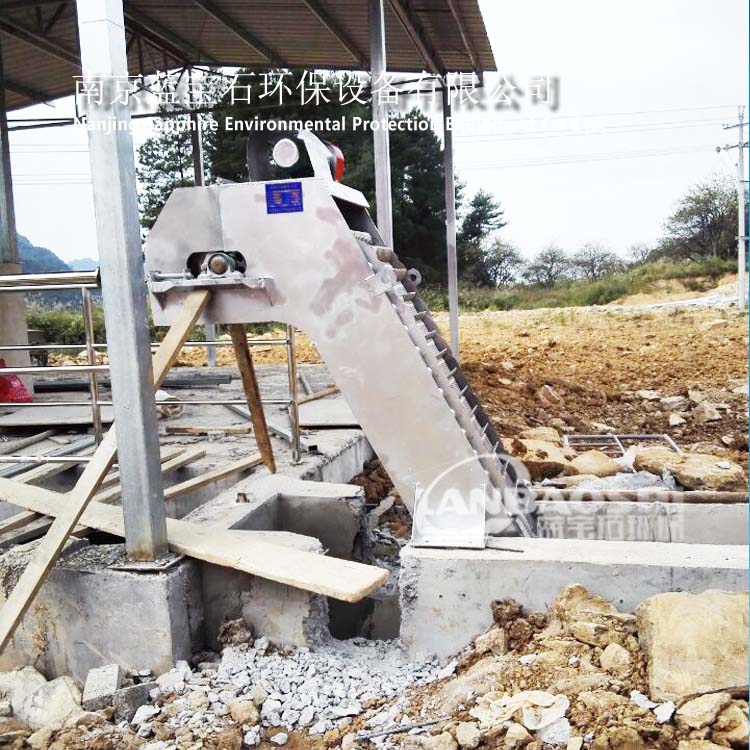

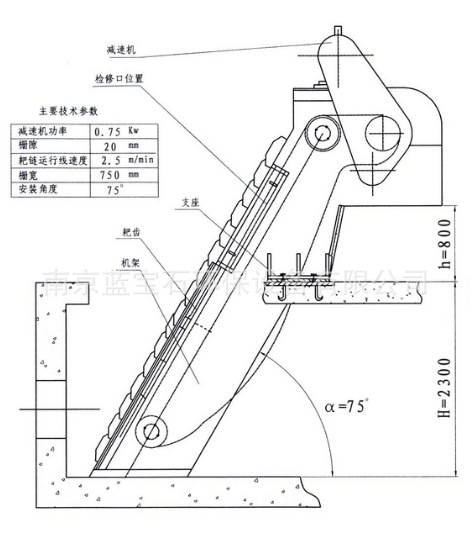

循環式機械格柵 回轉式格柵除污機安裝圖

三、回轉式格柵除污機工作原理：

齒耙固定于鏈條上，鏈條沿導軌運行，齒耙從柵條的后部下行，從底部運行至柵條前部，從下向上地將被柵條攔住的漂浮物順著擋板撈至卸渣口處，卸入柵渣車中，液體則通過耙齒間形成的柵隙流過去。控制系統實行全自動控制，可根據時間自動起、停，發生過扭矩會及時報警并立即自動停機，在無人看管下照樣進行工作。

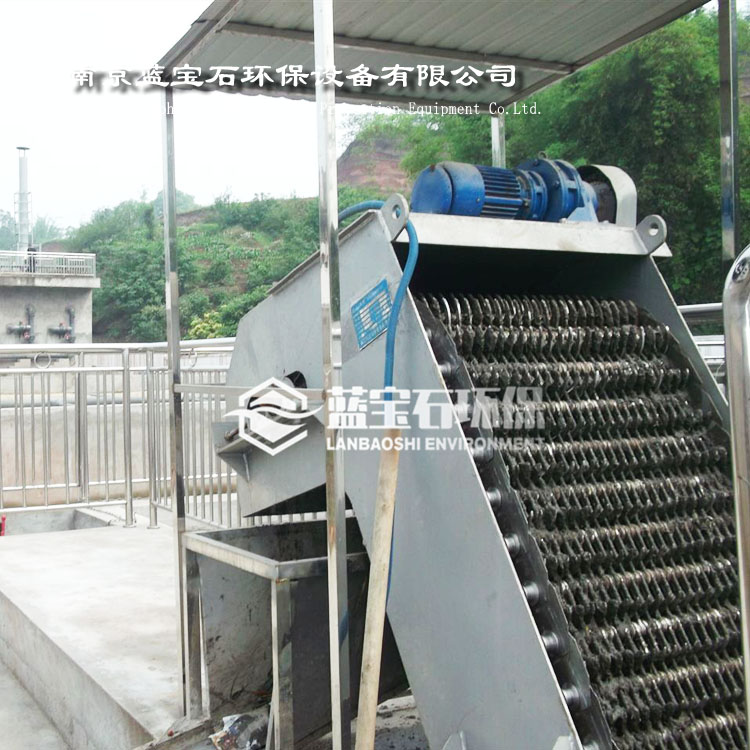

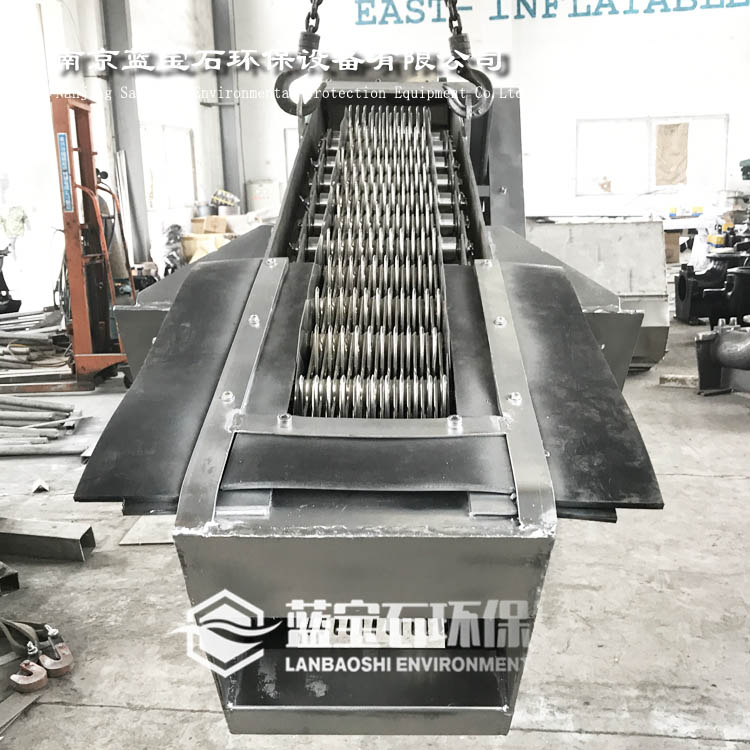

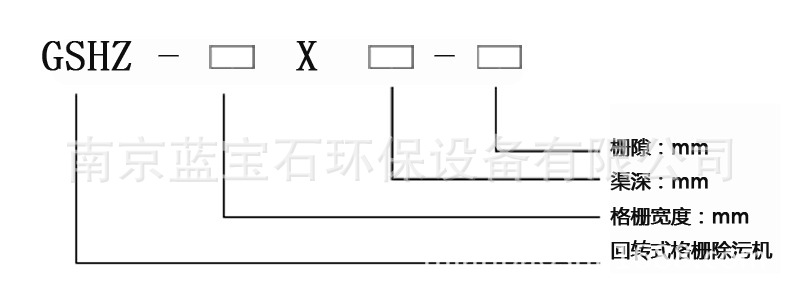

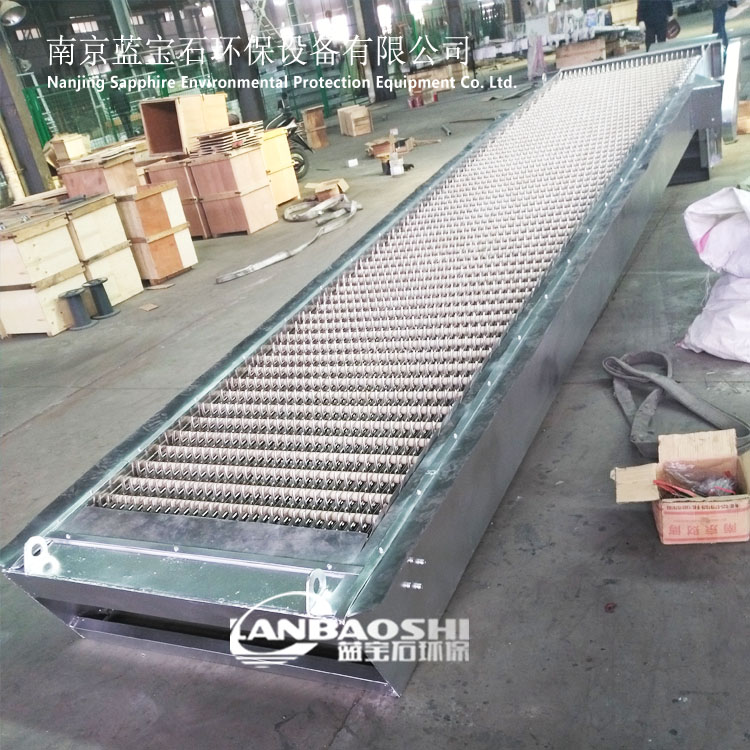

GSHZ型回轉式格柵除污機是由一種獨特的耙齒廠裝配成一組回轉格柵鏈。在電機減速器的驅動下，耙齒鏈進行逆水流方向回轉運動。
耙齒鏈運轉到設備的上部時，由于槽輪和彎軌的導向，使每組耙齒之間產生相對自清運動，絕大部分固體物質靠重力落下。另一部分則依靠清掃器的反向運動把粘在耙齒上的雜物清掃干凈。
按水流方向耙齒鏈類同于格柵，在耙齒鏈軸上裝配的耙齒間隙可以根據使用條件進行選擇。當耙齒把流體中的固態懸浮物分離后可以保證水流暢通流過。整個工作過程是連續的，也可以是間歇的。

五、格柵除污機設備的可靠性及耐久性

1、設備無故障運行時間在10000小時以上。

2、整機使用壽命在25年以上。

3、設備每年維護保養一次，減速機、軸承使用年限不少于10年，電器裝置不少于3年，防護層使用壽命在3年以上。

六、機械格柵格柵除污機設備的防腐

1、不銹鋼部件加工完后對其進行表面酸洗處理。

2、碳鋼防腐采用涂富鋅底漆，云母氧化鐵中間漆、環氧面漆、漆膜總厚度水上部分不低于200μm，水下部分不低于250μm。

3、包裝前對機加工表面按GB/T4879標準要求做防銹處理。

4、運輸安裝過程中涂層破損，必須嚴格按涂裝工藝進行修復，其質量水平不低于原涂層的質量水平。

五、格柵除污機設備的可靠性及耐久性

1、設備無故障運行時間在10000小時以上。

2、整機使用壽命在25年以上。

3、設備每年維護保養一次，減速機、軸承使用年限不少于10年，電器裝置不少于3年，防護層使用壽命在3年以上。

六、機械格柵格柵除污機設備的防腐

1、不銹鋼部件加工完后對其進行表面酸洗處理。

2、碳鋼防腐采用涂富鋅底漆，云母氧化鐵中間漆、環氧面漆、漆膜總厚度水上部分不低于200μm，水下部分不低于250μm。

3、包裝前對機加工表面按GB/T4879標準要求做防銹處理。

4、運輸安裝過程中涂層破損，必須嚴格按涂裝工藝進行修復，其質量水平不低于原涂層的質量水平。

（10）在鏈條和耙齒之間設置鏈板，與設備的堵水邊角鋼形成封閉結構，使齒耙鏈成為封閉式鏈條，從而阻止了垃圾進入機內運行軌道，防止鏈條梗死等故障；
（11）當齒耙鏈運行到設備后部時，齒耙間發生相對位移，進行自清理運動，柵渣落入柵渣小車中。因而不會發生堵塞現象，故日常維修的工作量很少且格柵底部不會有污物堆積死角。
（12）設備進行安裝時，與溝壁接觸的兩側用橡膠密封帶密封，并用鋼壓條固定；底部耙齒鏈前設有一平板及橡膠密封帶，達到設備與土建密封，防止水中雜質流漏。
（13）在設備上部兩側設有檢修孔板，即使由于大的雜物使耙齒及其它部件損壞，也只要在工作平臺更換損壞的耙齒和零件，勿需水下維修，不影響過水流量。

南京藍寶石環保設備有限公司是一家主營：潛水攪拌機，潛水推流器，潛水曝氣機，機械格柵，潛水回流泵，潛水排污泵，立式攪拌機，螺旋輸送機，雙曲面攪拌機等專業生產加工廠家，歡迎來電垂詢、參觀指導！
