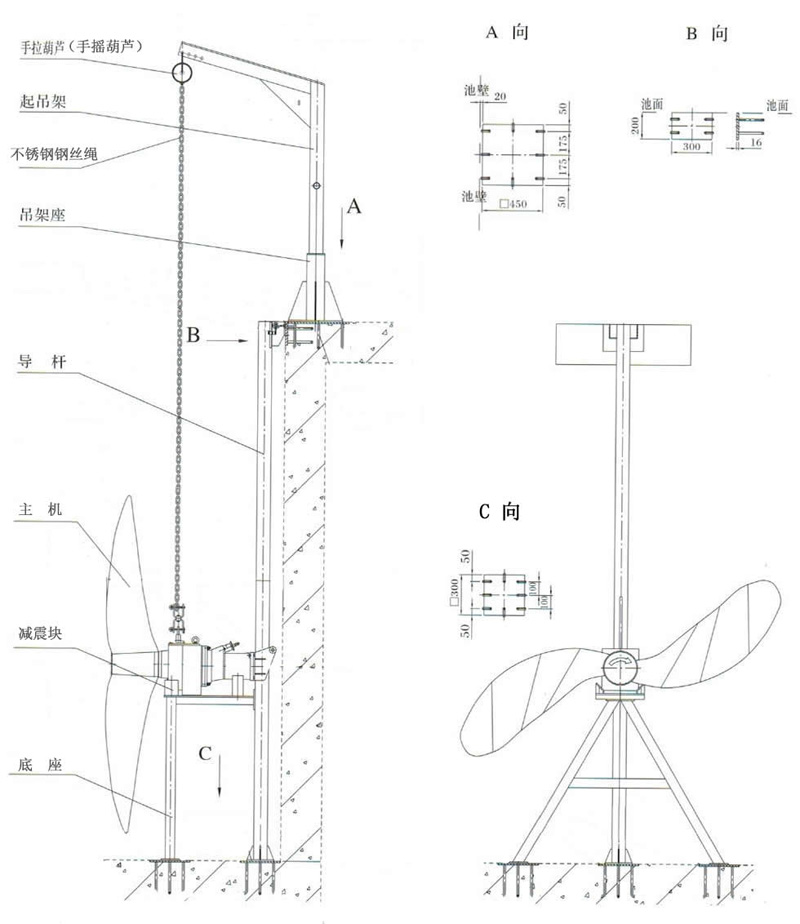

潛水推流器安裝位置角度QDT3/4-1600

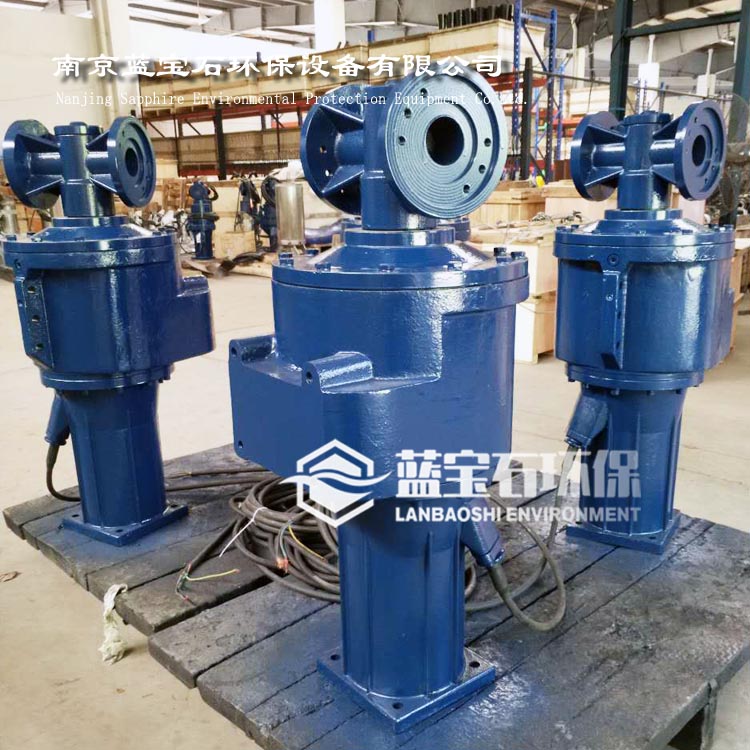

齒輪箱減速機潛水推流器

齒輪箱減速機潛水推流器

二、QJB型鑄件式潛水?dāng)嚢铏C(jī)組成

QJB型鑄件式潛水?dāng)嚢铏C(jī)主要由潛水電機、密封機構、葉輪、導流罩、手搖葫蘆、安裝系統、電氣控制等部分構成。攪拌葉輪在電機驅動下旋轉攪拌液體,使之產生旋向射流,并利用沿著射流表面的剪切應力來進行混合,使流場以外的液體通過摩擦產生攪拌作用,在極度混合的同時,形成體積流,應用大體積流動模式得到受控流體的輸送。

三、QJB型鑄件式潛水?dāng)嚢铏C(jī)應用

    混合攪拌系列潛水?dāng)嚢铏C(jī)適用于污水處理廠和工業流程中，攪拌含有懸浮物的液體；污水、廢水、污泥水的混合和均勻；稠化過程；污泥脫水過程；傳熱優化；污水池清潔；防止顆粒在池壁和池底的凝結、沉淀；去除懸浮物；創建水流等。工藝和工業流程需要保持固、液二相或固、液、氣三相介質均勻混合反應的場所。

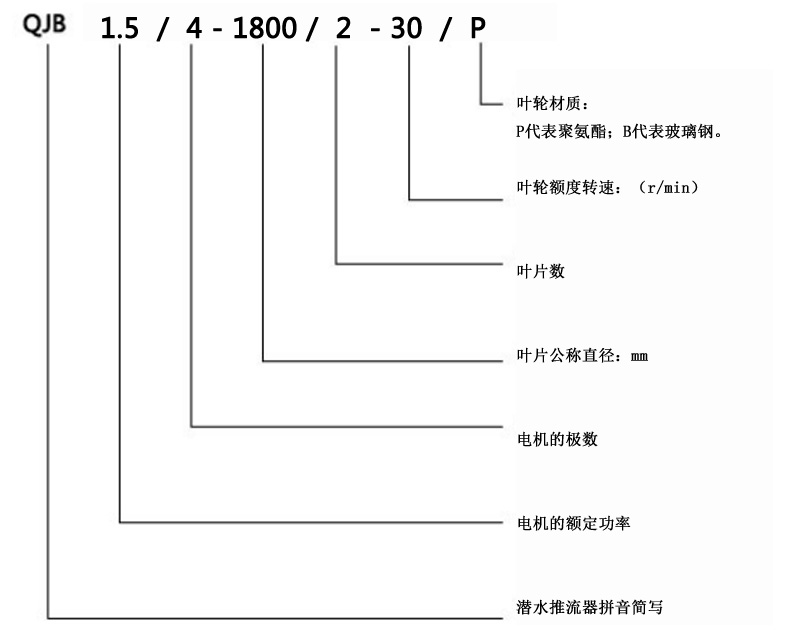

二、工作原理及型號示例

通過電機、減速箱帶動葉輪(兩葉鐮刀式)旋轉，產生強烈的推流和攪拌作用，在推動液體前進的同時，對氧化溝(或其它水處理設施)里的混合液進行充分?jǐn)嚢杌旌希粌H改善了氧化溝的水流條件，使水體獲得工藝所要求的流速，也增加了池底水體的流動和混合，防止污泥的沉積，提高了污水處理效率。

  螺旋漿

  螺旋槳包括兩個玻璃纖維強化聚氨脂葉片，每個葉片帶有不銹鋼軸安裝在一個鑄鐵輪榖中。葉片具有“柔性”并應能夠吸收發生改變的水力負載。不采用沒有彈性的金屬葉片。每個葉片被安裝在輪轂側面的一個插座中，并將通過一個有鍵葉輪軸固定在其位置上，以抵抗扭力。螺旋槳軸被軸向固定在輪轂上，并使用鎖定墊圈系統。 螺旋槳的總直徑應為（2500）mm。葉片形狀應為一個無堵塞、后掠式設計，它起始于輪觳，所以軸的任何部分都不會暴露在外。螺旋槳應能夠處理顆粒、纖維材料、重污水以及其它在常規污水處理中出現的物質。

  保護

  所有的電機中每相繞組都連接熱敏開關，并串連。熱敏開關在140°C時動作，電機停止轉動并報警。  泄漏傳感器應是一個小浮子開關以監測定子室的泄漏液體狀況。一旦出現情況，應能及時報警和關閉電機。通過狀態故障監控單元進行故障報警輸出 。

  推流器提升支架

  推流器支架應為方鋼100mm*100mm，攪拌器支架和起吊懸臂均應為不銹鋼SS304。起吊葫蘆內配置制動裝置。不銹鋼SS304的吊鏈、螺栓、螺母、墊片、旋轉操作手柄和化學地腳螺栓均被成套供應

潛水推流器安裝位置角度QDT3/4-1600

潛水推流器安裝位置角度QDT3/4-1600
