二、QJB型潛水攪拌機組成：

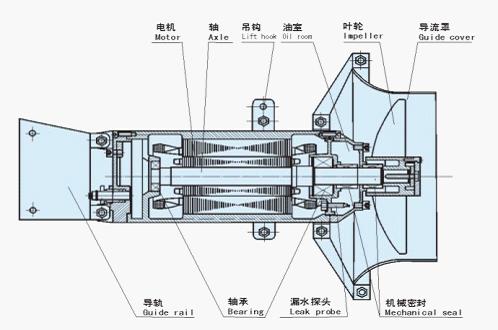

  QJB型鑄件式潛水攪拌機主要由潛水電機、密封機構、葉輪、導流罩、手搖葫蘆、安裝系統、電氣控制等部分構成。攪拌葉輪在電機驅動下旋轉攪拌液體,使之產生旋向射流,并利用沿著射流表面的剪切應力來進行混合,使流場以外的液體通過摩擦產生攪拌作用,在極度混合的同時,形成體積流,應用大體積流動模式得到受控流體的輸送。

三、QJB型潛水攪拌機使用條件：

潛水攪拌機在下列條件下應能正常連續運行：

1、zui高介質溫度不超過40℃；

2、介質的PH值在5～9之間；

3、液體密度不超過1150kg/m3；

4、長期潛水運行，潛水深度一般不超過20m。

潛水攪拌機必須完全潛入水中工作，不能在易燃易爆和強腐蝕性的環境中工作！

4、的電機繞組為F級絕緣，防護等級為IP68，選用一次潤滑免維護進口軸承，具有油室泄漏檢測和電機繞組過熱保 護功能，使電機的工作更加安全可靠。

5、機械密封的摩擦付材質為耐腐蝕的碳化鎢，所有緊固件均為不銹鋼材質。

6、在規定的條件下，首次故障前平均運行時間不小于10000小時，整機使用壽命不小于15年。

7、潛水推流器槳葉由彈性聚氨脂或鋁合金制成，能承受變化的負荷，推力被平均分配，具zui佳水力設計。

1.潛水攪拌機結構緊湊、體積小、重量輕。操作維護簡單、安裝方便快捷、使用壽命長。

2.潛水攪拌機葉片具有自潔功能，可防雜物纏繞、堵塞。

3.潛水攪拌機與曝氣系統配合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀。

4.潛水攪拌機電機繞組為F級絕緣，防護等級為IP68，選用一次潤滑免維護進口軸承，具有油室泄漏檢測和電機繞組過熱保 護功能，使電機的工作更加安全可靠。

5.潛水攪拌機機械密封的摩擦付材質為耐腐蝕的碳化鎢，所有緊固件均為不銹鋼材質。

潛水攪拌機簡介：

潛水攪拌機又稱潛水推進器，適用于污水處理廠的工藝流程中推進攪拌含有懸浮物的污水、稀泥漿、工業過程液體等，創建水流，加強攪拌功能，防止污泥沉淀，是市政和工業污水處理工藝流程上的重要設備:分為混合潛水攪拌機、潛水推進攪拌機

潛水攪拌機性能特點：

1、QJB型多功能螺旋式潛水攪拌機結構緊湊，體積小，重量輕，操作維護簡單、安裝檢修方便、使用壽命長。
2、葉輪具有zui佳的水力設計結構，工作效率高，后掠式葉片具有自潔功能可防雜物纏繞、堵塞。
3、與曝氣系統混合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀。
4、電機繞組絕緣等級為F級，防護等級為IP68，選用進口一次性潤滑免維護優質軸承，具有油室泄露檢測和獨有專利的電機繞組過熱保護和防凝露裝置，使電機的工作更加安全可靠。
5、兩道獨立的機械密封，機械密封的摩擦付材質為耐腐蝕的碳化鎢。所有外露緊固件均為不銹鋼材質。

6、獨特的電纜密封設計，排除了電纜漏水的隱患。

7、標準部件采用點解分離技術，可以有效防止腐蝕。

三、產品說明

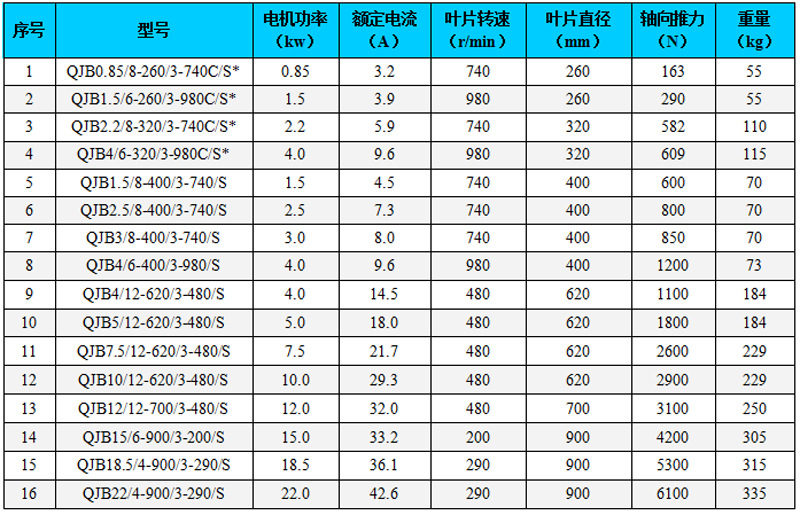

QJB0.85/8-260/3-740c

QJB------潛水攪拌機（推流器）的拼音縮寫

260-----葉輪名義直徑

740-------葉輪轉速

0.85------電機功率（KW）

配用功率范圍：0.85-10KW

葉輪直徑范圍：260-615mm

葉輪轉速范圍：180-980r/min

推力范圍：≤2900N

材質：鑄鐵/鑄造全不銹鋼 可根據客戶要求定做

潛水攪拌機的電機繞組為F級絕緣，防護等級為IP68。在污水廠的曝氣系統中配合使用，可使系統能耗大大降低，且充氧量明顯提高，能有效的防止沉淀。根據工藝要求，直聯式潛水攪拌可配用導流罩。

潛水攪拌機適用條件：

混合攪拌系列潛水攪拌機適用于各種水處理

工藝和工業流程需要保持固、液二相或固、液、氣三相介質均勻混合反應的場所。

五、【潛水攪拌機】包裝說明
潛水攪拌機的選型是一項比較復雜的工作，選型的正確與否直接影響設備的正常使用，作為選型的原則就是要讓攪拌機在適合的容積里發揮充分的攪拌功能，一般可用流速來確定。根據污水處理廠不同的工藝要求，攪拌機最佳流速應保證在0.15~0.3m/s之間,如果低于0.15m/s的流速則達不到推流攪拌效果,超過0.3m/s的流速則會影響工藝效果且造成浪費。所以在選型前首先確定QJB攪拌機運用的場所，如：污水池、污泥池、生化池；其次是介質的參數，如：懸浮物含量、粘度、溫度、PH值；還有水池的形狀、水深等。
潛水攪拌器所需的配套功率是按容積大小、攪拌液體的密度和攪拌深度而確定的，根據具體情況采用一臺或多臺攪拌機。
