南京藍寶石格柵機械柵除污機供應廠家
一、回轉式機械格柵產品簡介
1、前言 回轉式機械格柵是一種可以連續自動攔截并清除流體中各種形狀雜物的水處理專用設備，可廣泛地應用于城市污水處理、自來水行業、電廠進水口，同時也可以作為紡織、食品加工、造紙、皮革等行業廢水處理工藝中的前級篩分設備，是目前我國最先進的固液篩分設備之一，填補了國內空白。 回轉式機械格柵通常根據用戶提供的設計參數設計制造。如對本設備進行 改造，必須得到我公司的同意，以免損壞設備。對非質量原因造成設備故障，本公司不承擔責任，但我公司可提供有償服務。
2、回轉式機械格柵工作原理
回轉式機械格柵是由一種獨特的耙齒裝配成一組回轉格柵鏈。在電機減速器的驅動下，耙齒鏈進行逆水流方向回轉運動，將漂浮在水面上的浮渣打撈，耙齒鏈運轉到設備的上部時，由于槽輪和彎軌的導向，使每組耙齒之間產生相對自清運動，絕大部分固體物質靠重力落下。另一部分則依靠清掃器的反向運動把粘在耙齒上的雜物清掃干凈。按水流方向耙齒鏈類同于格柵，在耙齒鏈軸上裝配的耙齒間隙可以根據使用條件進行選擇。當耙齒把流體中的固態懸浮物分離后可以保證水流暢通流過。整個工作過程是連續的，也可以是間歇的。
3、回轉式機械格柵特點與使用條件
該設備的最大優點是自動化程度高、分離效率高、動力消耗小、無噪音、耐腐蝕性能好，在無人看管的情況下可保證連續穩定工作，及其本身設置了機械過載安全保護裝置，在設備發生故障時，剪切銷剪斷，可以避免設備超負荷工作，損壞設備部件。本設備可以根據用戶需要任意調節設備運行間隔，實現周期性運轉；可以根據格柵前后液位差自動控制設備的啟停；并且有手動控制功能，以方便檢修。用戶可根據不同的工作需要任意選用。由于該設備結構設計合理，在設備工作時，自身具有很強的自凈能力，不會發生堵塞現象， 所以日常維修工作量很少。
結構特點：結構簡單，整機剛性好，運行平穩，不易出故障，操作維修簡便。
性能優良：連續清污，全過水斷面清污，同一過水面每分鐘2-3道清污耙通過，清污效果好，效率高，可根據水工結構設計制作新產品，也可將原有攔污柵改造成清污機。
使用工況：在過柵流速≤2米/秒，單孔凈寬≤7.5米，垂直深度≤20米，工況下清污機運行zui好。
清污能力：可清撈樹枝、樹葉、雜草、生活垃圾、浮水等。根據要求可設計單耙清污能力＞1噸，連續清污能力＞30-50噸/小時。

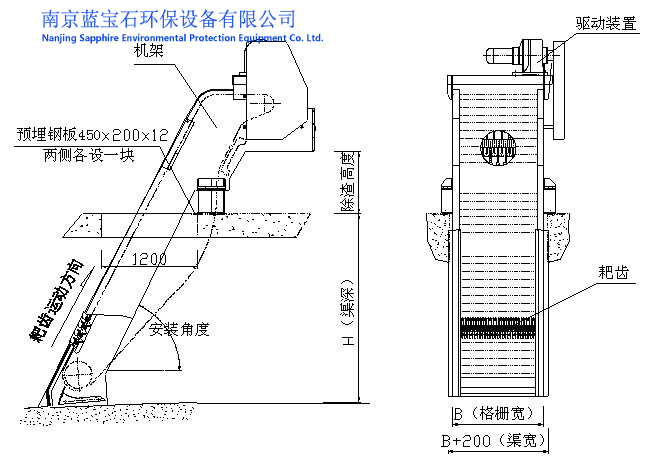

二、格柵除污機主要結構與工作原理 回轉式格柵除污機由架體、牽引鏈、傳動系統、齒耙組合A、齒耙組合B、水下導輪組合、水下副柵、柵條等部件組成。
1、格柵除污機要結構
(1) 格柵本體為整體式結構，在專用平臺上組裝、調試，空機試運行8小時方可出廠，確保組裝質量，也可簡化現場安裝工作量。
(2) 本機在主柵條前加上一道活動的副柵，活動副柵的間距與主柵條一致，活動副柵的柵渣由長耙齒撈取，有效防止污水中的柵渣從柵條底部串過和底部的污物的積滯。
(3) 鏈條采用特制的寬鏈板不銹鋼鏈條，鏈條的安全系數不小于6，并設有鏈輪張緊調節裝置。在鏈槽中運轉時，不需增加其他阻渣裝置，即可有效防止柵渣纏入鏈槽，避免卡阻現象。
(4) 傳動機構安裝于機架頂部，采用臥式擺線針輪減速機，設過扭矩保護裝置（剪切銷），有效防止因超負荷對電機減速機造成損傷。并配置防護罩，拆裝方便。
(5) 除污耙齒采用兩種形式，一種為長耙，另一種為短耙。長耙撈渣量大，短耙撈耙干凈徹底。
(6)本機設電器過載保護裝置，當機械發生故障或超負荷時會自動停機并發出報警，該系統動作靈敏可靠。
2、工作原理 齒耙固定于鏈條上，鏈條沿導軌運行，齒耙從柵條的后部下行，從底部運行至柵條前部，從下向上地將被柵條攔住的漂浮物順著擋板撈至卸渣口處，卸入柵渣車中。 控制系統實行全自動控制，可根據時間自動起、停，發生過扭矩會及時報警并立即自動停機。在無人看管下照樣進行工作。
工作原理：
GSHZ回轉式格柵除污機是由尼龍或不銹鋼制成的特殊形耙齒，按一定的排序裝配在耙齒軸上形成封閉式耙齒鏈，其下部安裝在進渠水體中。當傳動系統帶動鏈輪作均勻定向旋轉時，整個耙齒鏈便自上而下的運動，并攜帶固體雜物從液體分離出來，流體則通過耙齒的柵隙流過去。整個工作狀態連續進行。
由于耙齒的特殊結構形狀，使耙齒攜帶雜物到達上端反向運動時前、后排耙齒之間產生相對自清運動，促使雜物依靠重力脫落，同時設備后面設置的一對膠版刷以保證每排耙齒運動到該位置時都能得到徹底的刷凈作用。
五、格柵除污機設備的可靠性及耐久性
1、設備無故障運行時間在10000小時以上。
2、整機使用壽命在25年以上。
3、設備每年維護保養一次，減速機、軸承使用年限不少于10年，電器裝置不少于3年，防護層使用壽命在3年以上。
