潛水射流曝氣機QSB型

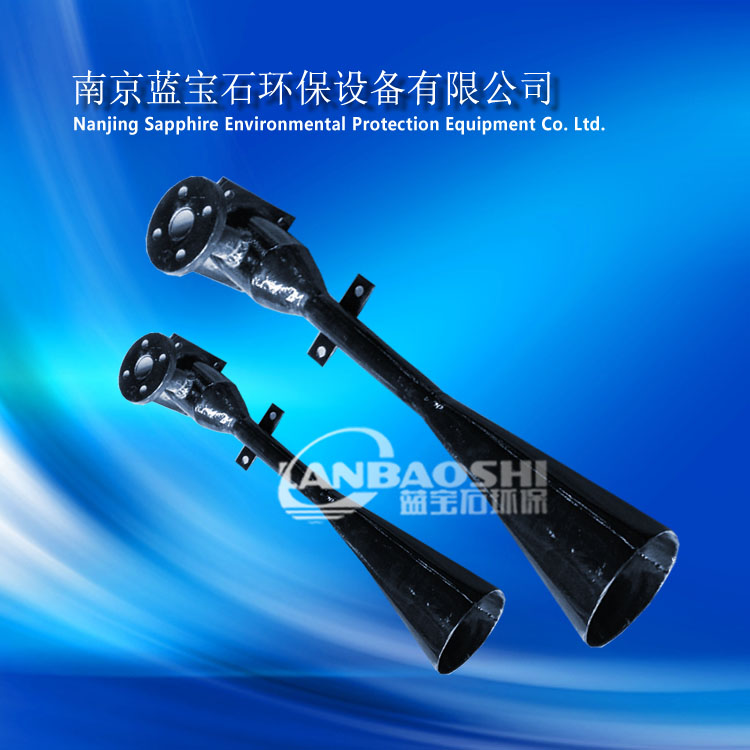

2、噴嘴收縮角(對圓錐形收縮噴嘴而言)或噴嘴直徑。由于射流器的工作介質為污水或污水與活性污泥的混合物，從防止噴口堵塞方面來考慮，噴口直徑不宜太小，但從射流器在整個曝氣池中曝氣與氣液的均勻性以及在操作運轉的靈活性等方面考慮，噴口直徑也不宜過大。一般直徑為25mm左右為宜。

3、吸氣室。它是噴嘴和喉管共同的固定基礎，進氣管與之相連。吸氣室一般為圓筒狀，氣體截面積為噴嘴出口面積的6～10倍。根據吸入流體與工作液體的流動方向可把吸氣管設計成與工作液體平行或斜交(垂直)兩種。一般認為吸入氣體的進入方向和工作水的進入方向之夾角以40～60°為好，夾角線與噴嘴管軸線交點宜在噴嘴之前，這樣可防止進氣直徑沖擊入射水。

4、喉管進口段。它把吸氣室與喉管連接起來。為了減少被吸入氣體的能量損失，一般采用收縮圓錐形或光滑曲線形，其收縮角在13～120°之間。當喉管噴嘴面積比m(m指喉管截面與噴口截面之比)小時，收縮角取小值；喉管噴嘴面積比m大時，收縮角取大值。也有人認為收縮角宜在30～60°之間。

5、喉嘴距，即噴嘴出口斷面到喉管入口斷面之間的距離。這段距離對射流器充氧效果來說是不利的，故要求做得越短越好。它一般在(0.5～2)d噴嘴的范圍內。當喉管較短時，適當增大喉嘴距，可以防止射流穿透喉管而不起混合作用。

二、主要特點：

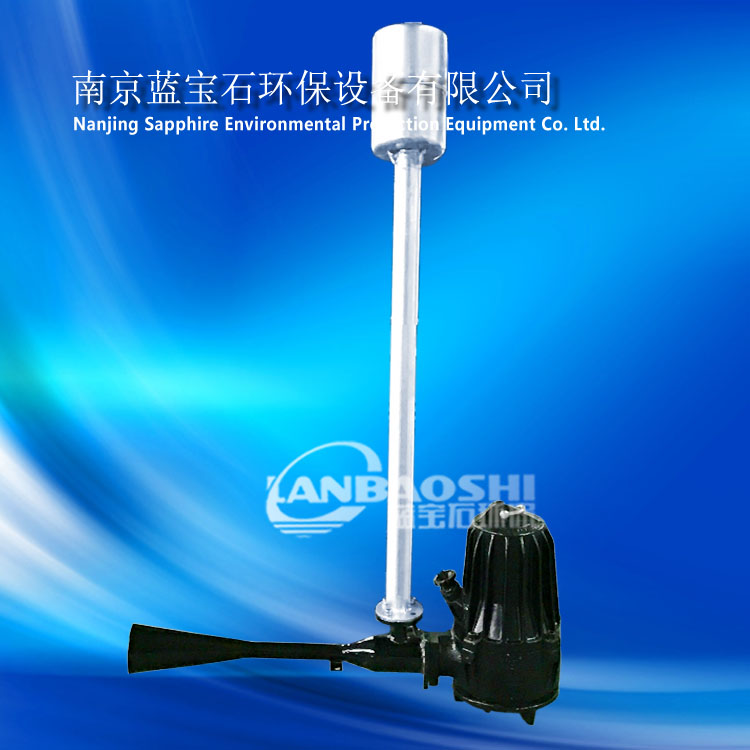

1、潛水射流曝氣機結構緊湊，占地面積小，安裝方便。曝氣機由潛污泵、曝氣器和進氣管三部分組成，結構緊湊，占地面積少；另外，曝氣機提供兩種安裝方式，安裝便捷，維護方便。

2、潛水射流曝氣機曝氣效能高，應用范圍廣。由于其高速的射流流態，液氣混合充分，氧吸收率高，動力效率高。比傳統曝氣池處理效率高3～4倍，曝氣時間可明顯縮短，并適用于各種污水處理，包括推流式曝氣池、混合曝氣池、延時曝氣池、氧化溝、氧化塘等。

3、潛水射流曝氣機系統簡單，可靠性高。無需鼓風機等設備，系統簡單，除吸氣口外，其余部分均潛入水中運行，噪音小；曝氣機選用專用帶切割潛污泵，高效無堵塞，設備安全可靠，使用壽命長。

4、潛水射流曝氣機投資和運行費用低。由于射流曝氣機適用于較深的曝氣池，減少了占地面積，系統簡單，節約投資費用，處理效能高，節約運行費用。

三、使用范圍：

QSB系列潛水射流曝氣機是給水預處理和污水生化處理工藝中的專用曝氣設備，用于曝氣沉沙池、預曝氣池、氧化池等的曝氣與攪拌；潛水射流曝氣機也可用于養殖塘增氧和景觀水養護；潛水射流曝氣機也可以用于自來水工藝前段除鐵、錳工藝中，還可以用于高層建筑自來水補水循環工藝中。

注意：

QSB射流曝氣機有兩種安裝方式

1.移動式安裝，無需自藕裝置，可以方便移動想要的位置，維修維護都很方便

2.固定式安裝（自藕安裝），需要自藕裝置，可以移動（但是很費事比較麻煩）

維修維護比移動的更方便一些，耦合裝置可以將設備分開，用的時候把設備沿軌道下水和另外一邊的

耦合裝置吻合就可以了，但是價格高一些。兩種曝氣機供給客戶自行選擇
