自耦式潛水排污泵 潛污泵耦合裝置

自耦式潛水排污泵 潛污泵耦合裝置

產品優點：

將出水管固定在污水池的底部，在池頂安裝配套的支撐件，用雙內導軌使泵的出口與出水管自動對正。獨特設計的出口連接確保了在泵和底座之間的連接處絕無泄漏。此安裝方式可避免檢修時工作人員進入污水池，既保護了環境，又降低了維修成本與工人強度。當水泵發生故障時不需要拆解管道，通過拉鏈就可以將水泵順著滑道從水下提出來，便于方便檢修。當檢修結束后，在沿著滑道放到水下，水泵入位后，水泵出口會在自藕器的作用下良好對接。

性能特點：

1、結構緊湊、占地面積小。排污泵由于潛入液下工作,因此可直接安裝于污水池內,無需建造專門的泵房用來安裝泵及機,可以節省大量的土地及基建費用。

2、安裝維修方便。小型的排污泵可以自由安裝,大型的排污泵一般都配有自動藕合裝置可以進行自動安裝,安裝及維修相當方便。
3、連續運轉時間長。排污泵由于泵和電機同軸,軸短,轉動部件重量輕,因此軸承上承受的載荷(徑向)相對較小,壽命比一般泵要長得多。
4、不存在汽蝕破壞及灌引水等問題。特別是后一點給操作人員帶來了很大的方便。

自動耦合裝置

自動耦合裝置簡稱自耦，自動耦合裝置是一種潛水排污泵出法蘭與出水管路系統自動對接的自動耦合裝置，由潛水電泵出水法蘭、附加耦合法蘭和出水管座進口法蘭組成。

自動耦合裝置，一般用于排污泵，因為排污泵安裝在液面以下，水質比較差，人無法直接進到集水坑下面進行維修，為了解決維修問題而做的水泵接口快裝系統叫自動耦合系統。

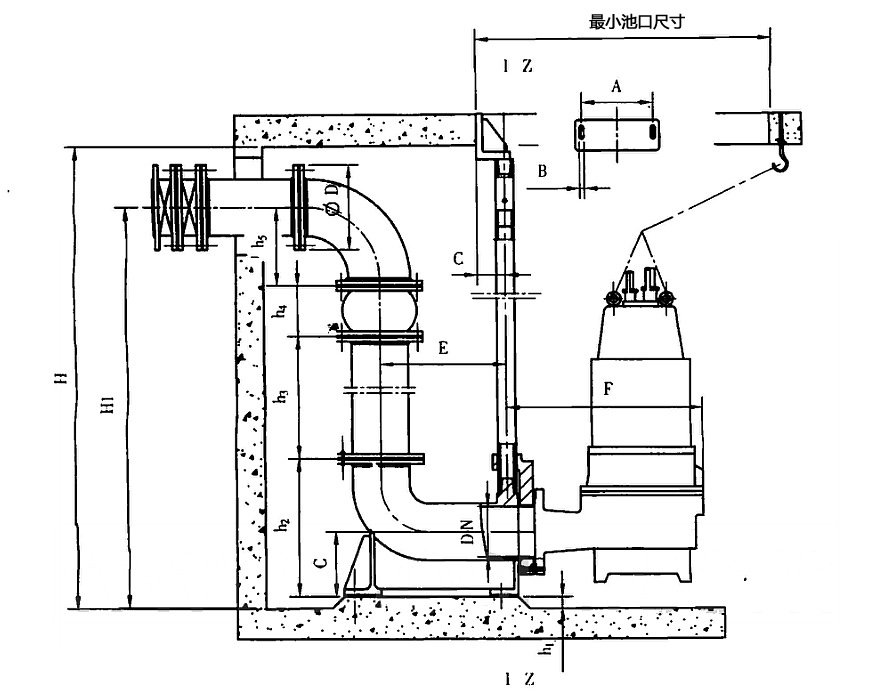

自動耦合系統本身分為4部分，一部分和水泵相接叫滑板，一部分安裝在積水坑內叫底座，一部分安裝在集水坑口上端固定座，一部分是滑軌引導水泵安裝到位和提升到坑外方便維修，整個一套系統就是自動耦合系統。

帶自動耦合裝置的水泵多用于潛水泵、潛水污泥泵。自耦裝置基本配置為底座、支架、支撐塊（柱）、型面墊圈，可選配導桿、螺栓等。

一、排污泵耦合裝置優點：

1.使用自動耦合裝置后，安裝檢修方便。在沒有自動耦合裝置的情況下固定式安裝，如遇到水泵故障檢修人員需下水擰開螺絲，起吊水泵進行檢修，或用其他小泵把水抽完人下去檢修，如果水質很臟，人就很難下得去，這時檢修就遇到了很大困難。但裝了GAK型潛水排污泵的自動耦合裝置后，需要起吊時，人可以不需要下水擰開螺絲，直接提升水泵即可，檢修完畢后順著導軌下去就能實現水泵與管路的密封，從而水泵正常運行。小型的排污泵可以自由安裝,大型的排污泵一般都配有自動藕合裝置可以進行自動安裝,安裝及維修相當方便。

2. 排污泵耦合裝置的自動耦合裝置結構緊湊、占地面積小。排污泵由于潛入液下工作,因此可直接安裝于污水池內,無需建造專門的泵房用來安裝泵及機,可以節省大量的土地及基建費用。

二、排污泵耦合裝置概述

一種潛水電泵出水法蘭與出水管路系統自動對接的自動耦合裝置，由潛水電泵出水法蘭、附加耦合法蘭和出水管座進口法蘭組成，在附加耦合法蘭和出水管座進口法蘭的兩側各有一對楔卡且楔點的位置在法蘭的水平中心線附近。當潛水電泵從水坑上方降落時，附加耦合法蘭兩側的楔卡和出水管座進口法蘭兩側的楔卡就卡到一起，在潛水電泵自重和楔卡斜面的作用下，兩個法蘭面緊緊地貼在一起，就好比兩個法蘭的兩側用兩個螺栓上緊了一樣，潛水電泵的水壓再大也不能推開法蘭面而大量漏水。當潛水電泵從水坑內往上提起來時，兩對楔卡能夠沿斜面方便的脫開，從而實現自動耦合裝置的功能。它可以在方便潛水電泵自動裝拆的同時，解決耦合的兩個法蘭之間大量漏水的問題，從而節約能源。

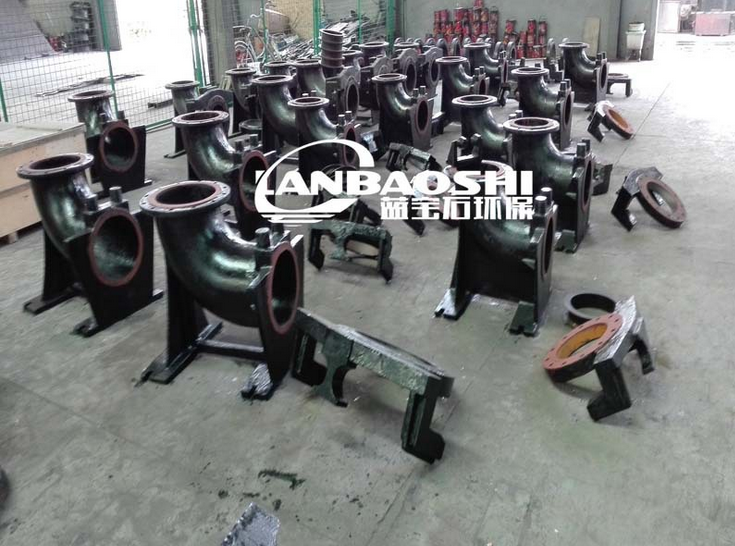

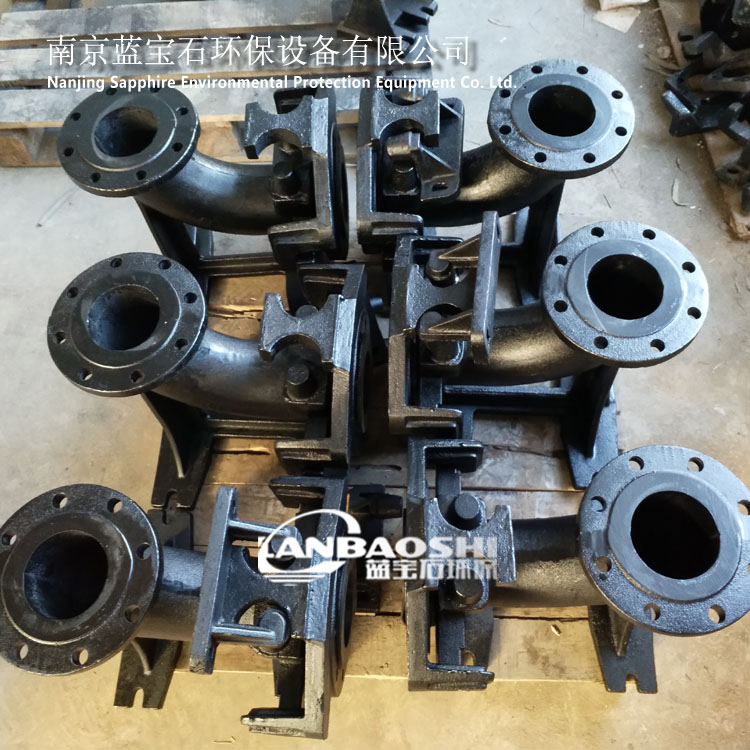

潛水泵自動耦合裝置工業高效鑄鐵耦合器
