一、漿式攪拌機簡介：

漿式攪拌機是目前國內外先進、理想的機型，具有自動化程度高、攪拌質量好、效率高、能耗低、噪音小、操作方便、卸料速度快、襯板及葉片使用壽命長，維修保養方便等優點。漿式攪拌機適用于塑性、干硬性、輕骨料混凝土及各種灰漿、砂漿的攪拌。非標，可根據用戶水質、水溫、腐蝕性、黏度等條件，制造各種不同規格的機械攪拌機。其中，減速機有國產、進口或者擺線針、齒輪減速多種選擇；攪拌桿和攪拌漿葉有不銹鋼、碳鋼防腐和塑料等多種材質；漿葉形狀有兩頁式、三葉式、單層、雙層、框架式等多種選擇。

槳式攪拌機減速機使用注意事項 ：
 1、 本系列產品配置的減速機適于連續或斷續工作制,依攪拌槳葉安裝情 況允許正時針方向運轉或反時針方向運轉，具體情況請參照設備旋轉方向指示。
2、 輸入軸的額定轉速為1500轉/分或1000轉/分。輸出軸及輸入軸的軸 伸與其它零件配合時，絕不允許直接錘擊，以防結構位置串動。
3、 減速機輸出軸不能承受較大的軸向力和徑向力、聯軸器與電機和減速 機連接時應使軸線同心。
4、 安裝減速機前，卸下半聯軸器上的螺栓，待電機、減速機在支座上就 位固定后通電進行減速機試運轉，試運轉正常后，裝上聯軸器上的螺栓螺母并擰緊。此時方可進行整機空載試運轉，運轉正常后再加載運轉。

二、用途：

用于給排水處理的混凝過程中的混合階段，當原水與混凝劑或助凝劑液體流經混合池時，在攪拌機的排液作用下產生流動循環，使混凝藥劑與水快速充分混合，以達到混凝工藝要求。

三、特點：

1、構造簡單、運行可靠、無堵塞現象，維護簡便；

2、可以在要求的混合時間內達到一定的攪拌強度，滿足混合速度快、均勻、充分等要求，而且水頭損失小，并可適應水量的變化，適用于各種水量的水廠。

構造及工作過程：

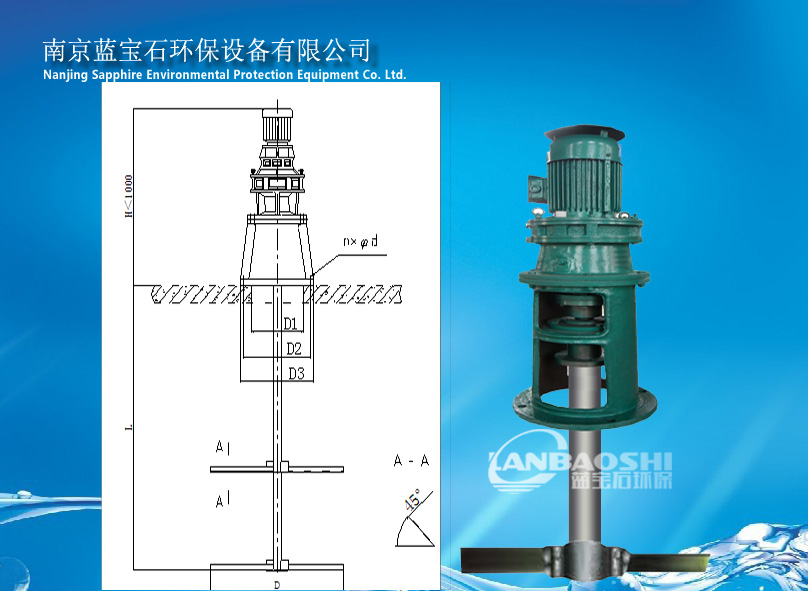

JBJ型槳式攪拌機如圖所示，有攪拌軸、攪拌槳葉、機座和驅動裝置組成‘

當原水與混凝劑或助凝劑液體流經混合池時在攪拌機的排液作用下產生流動循環，使混凝藥劑與水快速充分混合，以達到混凝工藝的要求。

電氣控制

按手動配置控制箱、可帶PLC接口，亦可按用戶要求配置。

訂貨說明：

1、根據用戶的尺寸制造；

2、注明主體材質，碳鋼或不銹鋼；

3、訂貨時必須提供相關的工藝、土建資料及詳細技術要求等。

槳式攪拌機調試方法：
1、調試前，依減速機要求進行注油。
2、檢測驅動電機的絕緣程度，對地絕緣電阻不得低于5MΩ。
3、 按電機連接方法要求連接電機與控制系統?？刂葡到y的接線參見電控原理圖及使用說明。
4、攪拌機安裝后正式使用前必須進行試運轉，在空轉正常的情況下，再逐漸加載運轉。試運轉中設備應運行平穩，無異常振動。

六、框式攪拌機結構
錨框式攪拌機與 攪拌軸的連接方式類似于槳式，即葉輪與攪拌軸連接的一端制成半圓狀的軸環，然后兩側葉片的兩個半圓環用螺栓在攪拌軸上夾緊，同時用穿軸螺栓來固定葉片與攪 拌軸。由于葉輪的外廓尺寸大，為便于裝拆，葉片之間多數是螺栓連接，只有小型的采用鑄造或焊接。葉輪以扁鋼、角鋼制造居多，為了提高葉輪的強度，也可采用 加筋的鋼板。
