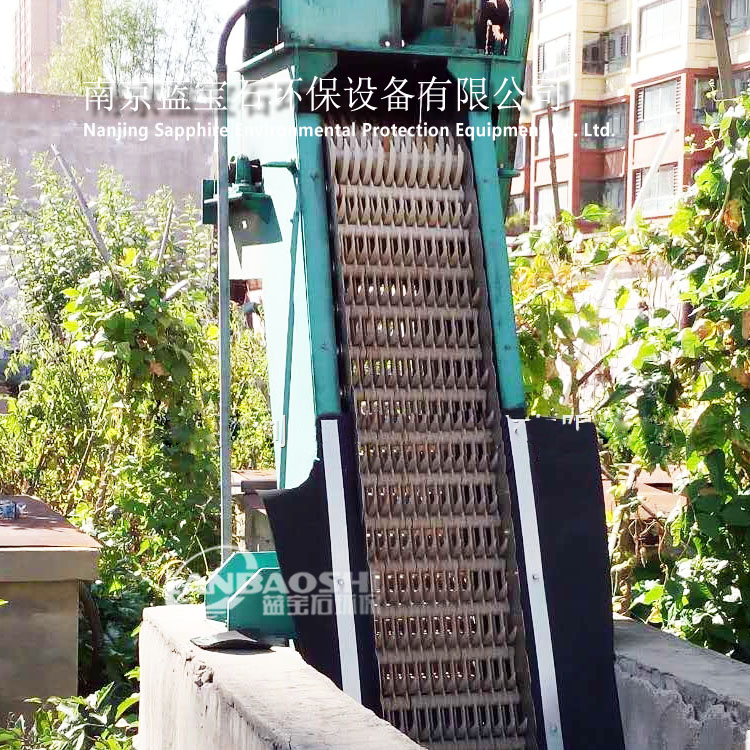

回轉式清污機針對常規清污機傳動結構在處理超長（污物寬度超過洞口寬度）、超高（污物高度超過減速器機架高度）污物時的難題，采用內置式電機，隱藏于機架內部，大大提高了電機戶外防護能力，適用于存在大型污物（如整株毛竹等）的水電站及泵站。驅動方式分液壓和電動兩種。

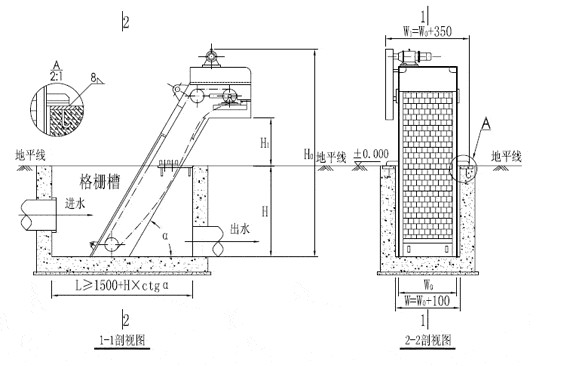

工作原理：回轉式清污機是集攔污柵和清污機于一體的連續清污裝置，以攔污柵為基礎，通過繞柵回轉鏈條驅動齒耙，實現攔污及清污目的。

結構特點：結構簡單，整機剛性好，運行平穩，不易出故障，操作維修簡便。

性能優良：連續清污，全過水?dāng)嗝媲逦?，同一過水面每分鐘2-3道清污耙通過，清污效果好，效率高，可根據水工結構設計制作新產品，也可將原有攔污柵改造成清污機。

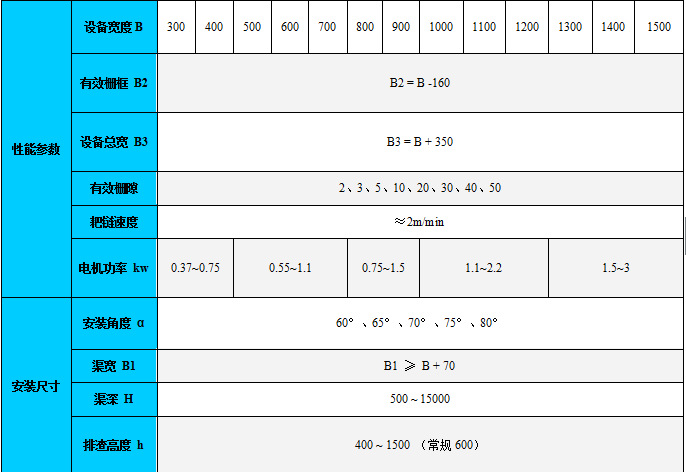

使用工況：在過柵流速≤2米/秒，單孔凈寬≤7.5米，垂直深度≤20米，工況下清污機運行zui好。

清污能力：可清撈樹枝、樹葉、雜草、生活垃圾、浮水等。根據要求可設計單耙清污能力＞1噸，連續清污能力＞30-50噸/小時。

四、格柵除污機電器控制系統   格柵的開停由時間繼電器或液位差控制開停，現場設有手動控制開關，控制箱配套有以下功能：  電機保護空氣開關、接觸器、熱繼電器、起?？刂瓢粹o、起停指示燈、轉換開關、緊急停車按鈕、故障報警指示燈，并預留有PLC控制接口。

（1） 控制箱防護等級IP55，戶外型，用于設備的配電和運行控制。

（2） 控制箱設有短路、過電流、欠電壓、過載保護裝置。

（3） 控制箱遠程控制必須滿足電氣接口的要求。

（4） 螺旋輸送壓榨機與格柵除污機聯動。

（5） 所有電氣元件采用施耐德產品。

 五、格柵除污機設備的可靠性及耐久性

1、設備無故障運行時間在10000小時以上。

2、整機使用壽命在25年以上。

3、設備每年維護保養一次，減速機、軸承使用年限不少于10年，電器裝置不少于3年，防護層使用壽命在3年以上。

六、機械格柵格柵除污機設備的防腐

1、不銹鋼部件加工完后對其進行表面酸洗處理。

2、碳鋼防腐采用涂富鋅底漆，云母氧化鐵中間漆、環氧面漆、漆膜總厚度水上部分不低于200μm，水下部分不低于250μm。

3、包裝前對機加工表面按GB/T4879標準要求做防銹處理。

4、運輸安裝過程中涂層破損，必須嚴格按涂裝工藝進行修復，其質量水平不低于原涂層的質量水平。
