南京藍寶石環保的GSHZ型回轉式格柵除污機主要產品特點
（1）結構緊湊，整機性能好，通水面積大，運行穩定可靠。
（2）操作簡單，清污效果好，效率高，壽命長。
（3）維修方便，柵體水下部分無固定螺絲。
（4）格柵回轉循環、撈渣、除污工作實行全自動控制。
（5）具有自動、點動、急停、切斷等控制功能，便利運行與維護保養。
（6）每臺清污機配置一套控制箱（戶內）,電氣元件全部采用國內外名牌產品，并可根據用戶要求預留PLC接口。
（7）具有機械、電氣雙重過載保護裝置。
A．機械保護措施：在傳動鏈輪中設有安全銷，能在過載情況下瞬間切斷安全銷，預防傳動件損壞。
B．電氣保護：在電氣設計中設有過流保護，保證在設備出現故障后能有效地保護電機不被燒壞。
（8）清污機的鏈條采用不銹鋼材料，鏈條的小轉輪也為不銹鋼材料；鏈條水下導向部分采用滑道方式，無須加潤滑油，從而使鏈條不易被污物卡住。
（9）驅動裝置設有防護罩，既滿足室外安裝的要求，又便于檢查和維修；
（10）在鏈條和耙齒之間設置鏈板，與設備的堵水邊角鋼形成封閉結構，使齒耙鏈成為封閉式鏈條，從而阻止了垃圾進入機內運行軌道，防止鏈條梗死等故障；
（11）當齒耙鏈運行到設備后部時，齒耙間發生相對位移，進行自清理運動，柵渣落入柵渣小車中。因而不會發生堵塞現象，故日常維修的工作量很少且格柵底部不會有污物堆積死角。
（12）設備進行安裝時，與溝壁接觸的兩側用橡膠密封帶密封，并用鋼壓條固定；底部耙齒鏈前設有一平板及橡膠密封帶，達到設備與土建密封，防止水中雜質流漏。
（13）在設備上部兩側設有檢修孔板，即使由于大的雜物使耙齒及其它部件損壞，也只要在工作平臺更換損壞的耙齒和零件，勿需水下維修，不影響過水流量。

產品名稱：

GSHZ型回轉式格柵除污機

產品概述：

GSHZ型回轉式格柵除污機（又稱“固液分離器”），廣泛應用于城市污水處理廠、自來水廠、泵站、電廠進水口，自動攔截并清除水中的漂浮物，保證下道工序的正常運行；也可用作紡織、印染、屠宰、制革、造紙、制糖、釀酒、食品加工中的固液分離。

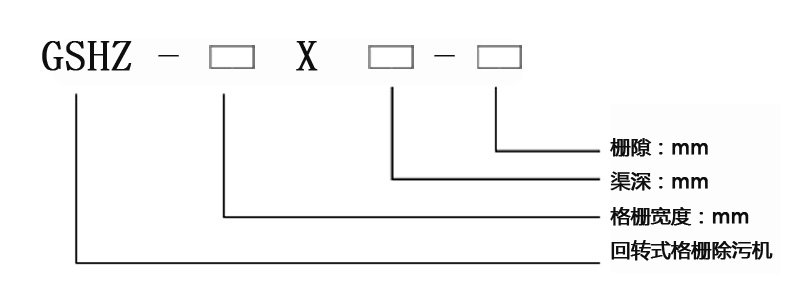

型號表示：

型號：

例如：GSHZ-300-10

GSHZ---回轉式格柵除污機

300---機寬300mm

10---耙齒間隙10mm

規格：

例如：GSHZ-1×1.8-10-75

1---機寬1.0m

1.8---渠深1.8m

10---耙齒間隙10mm

70---安裝機身傾斜角度75°

適用范圍：

1、給排水工程泵站、進水口細格柵上的柵渣；

2、紡織、印染、屠宰、制革造紙等工業廢水的固液分離；

3、制糖、釀酒、食品加工中的固液分離。

性能特點：

1、結構緊湊，整機性能好，通水面積大，運行穩定可靠。

2、操作簡單，清污效果好，效率高，壽命長。

3、維修方便，柵體水下部分無固定螺絲。

4、格柵回轉循環、撈渣、除污工作實行全自動控制。

5、具有自動、點動、急停、切斷等控制功能，便利運行與維護保養。

6、每臺清污機配置一套控制箱（戶內）,電氣元件全部采用國內外名牌產品，并可根據用戶要求預留PLC接口。

7、具有機械、電氣雙重過載保護裝置。

A、機械保護措施：在傳動鏈輪中設有安全銷，能在過載情況下瞬間切斷安全銷，預防傳動件損壞。

B、電氣保護：在電氣設計中設有過流保護，保證在設備出現故障后能有效地保護電機不被燒壞。

8、清污機的鏈條采用不銹鋼材料，鏈條的小轉輪也為不銹鋼材料；鏈條水下導向部分采用滑道方式，無須加潤滑油，從而使鏈條不易被污物卡住。

9、驅動裝置設有防護罩，既滿足室外安裝的要求，又便于檢查和維修；

10、在鏈條和耙齒之間設置鏈板，與設備的堵水邊角鋼形成封閉結構，使齒耙鏈成為封閉式鏈條，從而阻止了垃圾進入機內運行軌道，防止鏈條梗死等故障；

11、當齒耙鏈運行到設備后部時，齒耙間發生相對位移，進行自清理運動，柵渣落入柵渣小車中。因而不會發生堵塞現象，故日常維修的工作量很少且格柵底部不會有污物堆積死角。

12、設備進行安裝時，與溝壁接觸的兩側用橡膠密封帶密封，并用鋼壓條固定；底部耙齒鏈前設有一平板及橡膠密封帶，達到設備與土建密封，防止水中雜質流漏。

13、在設備上部兩側設有檢修孔板，即使由于大的雜物使耙齒及其它部件損壞，也只要在工作平臺更換損壞的耙齒和零件，勿需水下維修，不影響過水流量。

工作原理：

GSHZ回轉式格柵除污機是由尼龍或不銹鋼制成的特殊形耙齒，按一定的排序裝配在耙齒軸上形成封閉式耙齒鏈，其下部安裝在進渠水體中。當傳動系統帶動鏈輪作均勻定向旋轉時，整個耙齒鏈便自上而下的運動，并攜帶固體雜物從液體分離出來，流體則通過耙齒的柵隙流過去。整個工作狀態連續進行。

由于耙齒的特殊結構形狀，使耙齒攜帶雜物到達上端反向運動時前、后排耙齒之間產生相對自清運動，促使雜物依靠重力脫落，同時設備后面設置的一對膠版刷以保證每排耙齒運動到該位置時都能得到徹底的刷凈作用。
