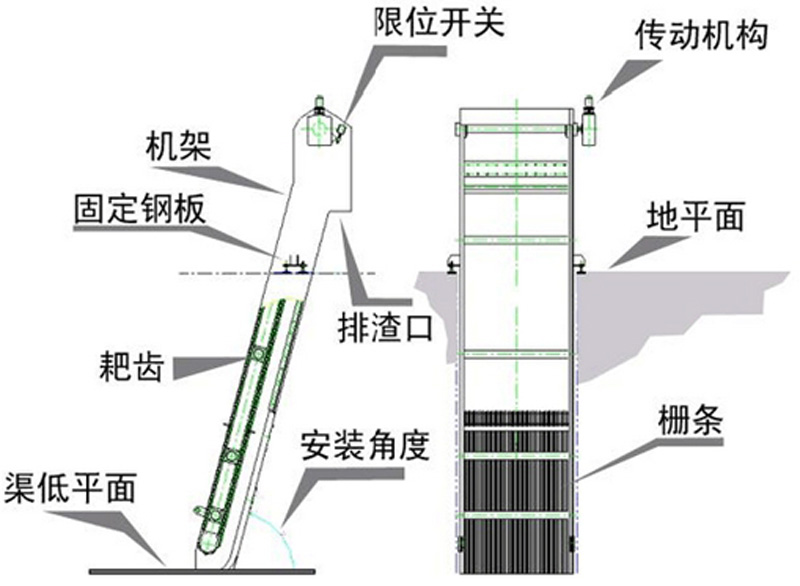

二、格柵除污機主要結構與工作原理  回轉式格柵除污機由架體、牽引鏈、傳動系統、齒耙組合A、齒耙組合B、水下導輪組合、水下副柵、柵條等部件組成。

1、格柵除污機要結構

   (1) 格柵本體為整體式結構，在專用平臺上組裝、調試，空機試運行8小時方可出廠，確保組裝質量，也可簡化現場安裝工作量。

   (2) 本機在主柵條前加上一道活動的副柵，活動副柵的間距與主柵條一致，活動副柵的柵渣由長耙齒撈取，有效防止污水中的柵渣從柵條底部串過和底部的污物的積滯。

   (3) 鏈條采用特制的寬鏈板不銹鋼鏈條，鏈條的安全系數不小于6，并設有鏈輪張緊調節裝置。在鏈槽中運轉時，不需增加其他阻渣裝置，即可有效防止柵渣纏入鏈槽，避免卡阻現象。

   (4) 傳動機構安裝于機架頂部，采用臥式擺線針輪減速機，設過扭矩保護裝置（剪切銷），有效防止因超負荷對電機減速機造成損傷。并配置防護罩，拆裝方便。

   (5) 除污耙齒采用兩種形式，一種為長耙，另一種為短耙。長耙撈渣量大，短耙撈耙干凈徹底。

   (6)本機設電器過載保護裝置，當機械發生故障或超負荷時會自動停機并發出報警，該系統動作靈敏可靠。

2、工作原理  齒耙固定于鏈條上，鏈條沿導軌運行，齒耙從柵條的后部下行，從底部運行至柵條前部，從下向上地將被柵條攔住的漂浮物順著擋板撈至卸渣口處，卸入柵渣車中。  控制系統實行全自動控制，可根據時間自動起、停，發生過扭矩會及時報警并立即自動停機。在無人看管下照樣進行工作。

 三、

四、格柵除污機電器控制系統   格柵的開停由時間繼電器或液位差控制開停，現場設有手動控制開關，控制箱配套有以下功能：  電機保護空氣開關、接觸器、熱繼電器、起?？刂瓢粹o、起停指示燈、轉換開關、緊急停車按鈕、故障報警指示燈，并預留有PLC控制接口。

（1） 控制箱防護等級IP55，戶外型，用于設備的配電和運行控制。

（2） 控制箱設有短路、過電流、欠電壓、過載保護裝置。

（3） 控制箱遠程控制必須滿足電氣接口的要求。

（4） 螺旋輸送壓榨機與格柵除污機聯動。

（5） 所有電氣元件采用施耐德產品。

潛水攪拌機工作原理：

攪拌葉輪在電機驅動下旋轉攪拌液體產生旋向射流，利用沿著射流表面的剪切應力來進行混合，使流場以外的液體通過摩擦產生攪拌作用，在極度混合的同時，形成體積流，應用大體積流動模式得到受控流體的輸送。

潛水攪拌機安裝系統：

潛水攪拌機安裝系統II適用于混合型多功能旋流式潛水攪拌機，型號：QJB11/12-620/3-480/S

安裝系統III主要由手拉葫蘆、起吊架、吊架座、起吊環鏈、上支撐架、導桿、中間支撐架（池深≤4m時無需配備）、限位架、底座等組成。導桿通過焊接在本體上的絞軸定位于上支撐架、中間支撐架、底座同心軸線上，并可在水平面內轉動±60°，以適應不同方向攪拌或推流，消除水池中的死區，使水流處于zui佳運行狀態。潛水攪拌機通過導輪沿導桿上下移動；起吊架可安裝在支座上并可繞其定位軸線選擇360°，以方便安裝及維護。為增加潛水攪拌機運行時的可靠性，減緩潛水攪拌機運行中的振動，一般限位架直接焊接在導桿上，并在潛水攪拌機與限位架間加設減震塊。限位架焊接在導桿上可在出廠前焊接，也可在現場安裝時焊接。如用戶無特殊要求，一般在出廠前焊接。該安裝系統與基礎采用預埋鋼板焊固的聯接方式。

南京藍寶石潛水攪拌機選型主要事項：

潛水攪拌機的選型是一項比較復雜的工作，選型的正確與否直接影響設備的正常使用，作為選型的原則就是要讓攪拌機在核實的容積里發揮充分的攪拌功能，一般可用流速來確定。根據污水處理廠不同的工藝要求，攪拌機zui佳流速應保證在0.15~0.3m/s之間，如果低于0.15m/s的流速則達不到推流攪拌機的效果，超過0.3m/s的流速則會影響工藝效果且造成的浪費。所以在選型前首先確定潛水攪拌機運用的場所，如：污泥池、污水池、生化池；其次是介質的參數，如：懸浮物含量、粘度、溫度、PH值；還有水池的性狀、水深等。

攪拌機所需要的配套功率是按容積大小、攪拌液體的密度和攪拌液體的深度而確定的，根據具體情況采用一臺或多臺攪拌機。
