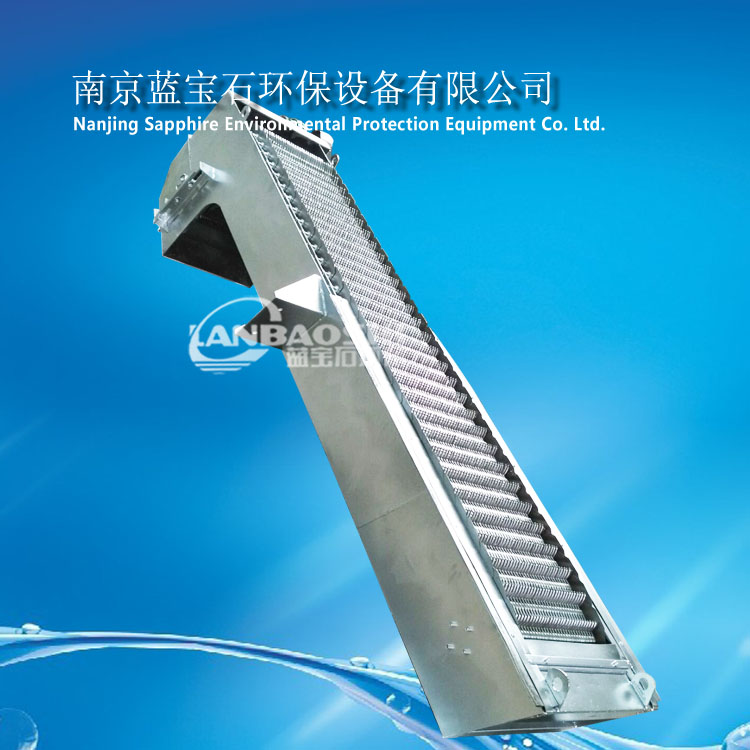

回轉式機械除污機 細格柵粗格柵清污機

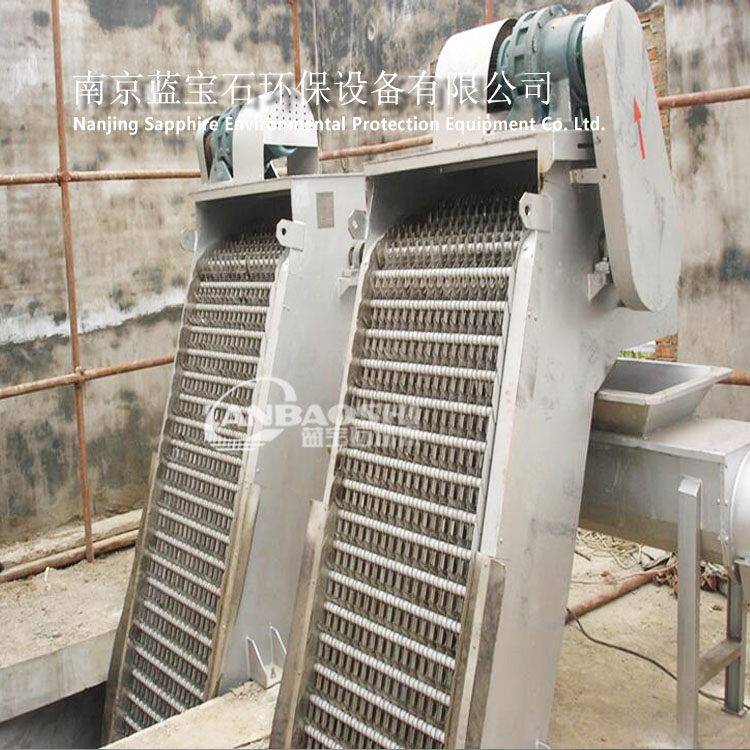

1、格柵除污機要結構

   (1) 格柵本體為整體式結構，在專用平臺上組裝、調試，空機試運行8小時方可出廠，確保組裝質量，也可簡化現場安裝工作量。

   (2) 本機在主柵條前加上一道活動的副柵，活動副柵的間距與主柵條一致，活動副柵的柵渣由長耙齒撈取，有效防止污水中的柵渣從柵條底部串過和底部的污物的積滯。

   (3) 鏈條采用特制的寬鏈板不銹鋼鏈條，鏈條的安全系數不小于6，并設有鏈輪張緊調節裝置。在鏈槽中運轉時，不需增加其他阻渣裝置，即可有效防止柵渣纏入鏈槽，避免卡阻現象。

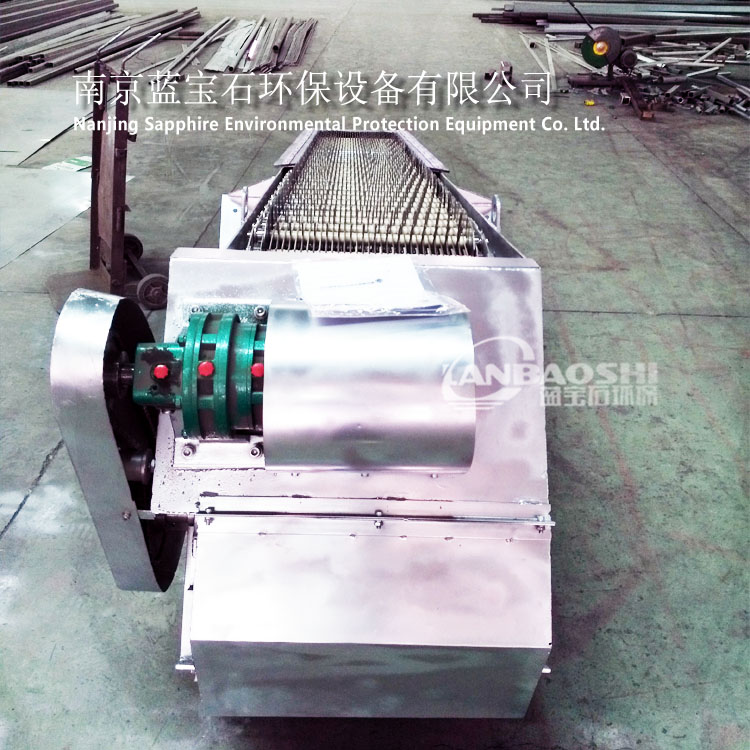

   (4) 傳動機構安裝于機架頂部，采用臥式擺線針輪減速機，設過扭矩保護裝置（剪切銷），有效防止因超負荷對電機減速機造成損傷。并配置防護罩，拆裝方便。

   (5) 除污耙齒采用兩種形式，一種為長耙，另一種為短耙。長耙撈渣量大，短耙撈耙干凈徹底。

   (6)本機設電器過載保護裝置，當機械發生故障或超負荷時會自動停機并發出報警，該系統動作靈敏可靠。

2、工作原理  齒耙固定于鏈條上，鏈條沿導軌運行，齒耙從柵條的后部下行，從底部運行至柵條前部，從下向上地將被柵條攔住的漂浮物順著擋板撈至卸渣口處，卸入柵渣車中。  控制系統實行全自動控制，可根據時間自動起、停，發生過扭矩會及時報警并立即自動停機。在無人看管下照樣進行工作。

 三、

四、格柵除污機電器控制系統   格柵的開停由時間繼電器或液位差控制開停，現場設有手動控制開關，控制箱配套有以下功能：  電機保護空氣開關、接觸器、熱繼電器、起停控制按鈕、起停指示燈、轉換開關、緊急停車按鈕、故障報警指示燈，并預留有PLC控制接口。

（1） 控制箱防護等級IP55，戶外型，用于設備的配電和運行控制。

（2） 控制箱設有短路、過電流、欠電壓、過載保護裝置。

（3） 控制箱遠程控制必須滿足電氣接口的要求。

（4） 螺旋輸送壓榨機與格柵除污機聯動。

（5） 所有電氣元件采用施耐德產品。
