回轉式清污機針對常規清污機傳動結構在處理超長（污物寬度超過洞口寬度）、超高（污物高度超過減速器機架高度）污物時的難題，采用內置式電機，隱藏于機架內部，大大提高了電機戶外防護能力，適用于存在大型污物（如整株毛竹等）的水電站及泵站。驅動方式分液壓和電動兩種。

工作原理：回轉式清污機是集攔污柵和清污機于一體的連續清污裝置，以攔污柵為基礎，通過繞柵回轉鏈條驅動齒耙，實現攔污及清污目的。

結構特點：結構簡單，整機剛性好，運行平穩，不易出故障，操作維修簡便。

性能優良：連續清污，全過水斷面清污，同一過水面每分鐘2-3道清污耙通過，清污效果好，效率高，可根據水工結構設計制作新產品，也可將原有攔污柵改造成清污機。

使用工況：在過柵流速≤2米/秒，單孔凈寬≤7.5米，垂直深度≤20米，工況下清污機運行最好。

清污能力：可清撈樹枝、樹葉、雜草、生活垃圾、浮水等。根據要求可設計單耙清污能力＞1噸，連續清污能力＞30-50噸/小時。

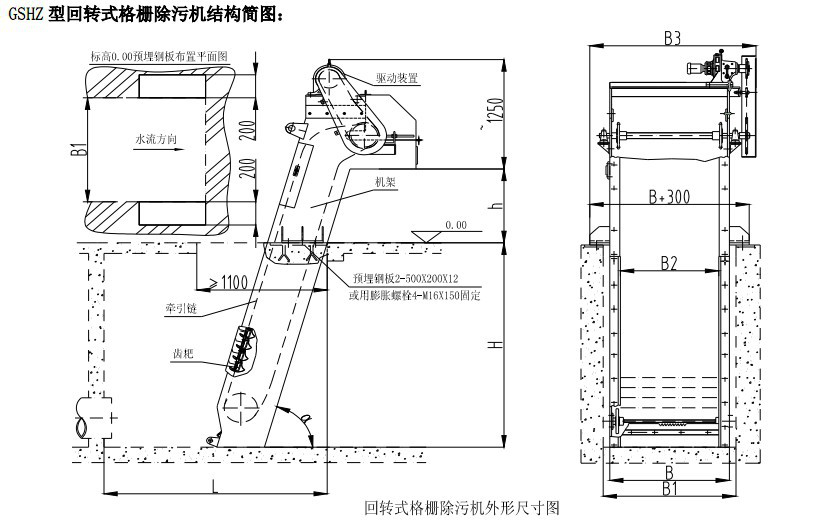

二、格柵除污機主要結構與工作原理  回轉式格柵除污機由架體、牽引鏈、傳動系統、齒耙組合A、齒耙組合B、水下導輪組合、水下副柵、柵條等部件組成。

1、格柵除污機要結構

   (1) 格柵本體為整體式結構，在專用平臺上組裝、調試，空機試運行8小時方可出廠，確保組裝質量，也可簡化現場安裝工作量。

   (2) 本機在主柵條前加上一道活動的副柵，活動副柵的間距與主柵條一致，活動副柵的柵渣由長耙齒撈取，有效防止污水中的柵渣從柵條底部串過和底部的污物的積滯。

   (3) 鏈條采用特制的寬鏈板不銹鋼鏈條，鏈條的安全系數不小于6，并設有鏈輪張緊調節裝置。在鏈槽中運轉時，不需增加其他阻渣裝置，即可有效防止柵渣纏入鏈槽，避免卡阻現象。

   (4) 傳動機構安裝于機架頂部，采用臥式擺線針輪減速機，設過扭矩保護裝置（剪切銷），有效防止因超負荷對電機減速機造成損傷。并配置防護罩，拆裝方便。

   (5) 除污耙齒采用兩種形式，一種為長耙，另一種為短耙。長耙撈渣量大，短耙撈耙干凈徹底。

   (6)本機設電器過載保護裝置，當機械發生故障或超負荷時會自動停機并發出報警，該系統動作靈敏可靠。

2、工作原理  齒耙固定于鏈條上，鏈條沿導軌運行，齒耙從柵條的后部下行，從底部運行至柵條前部，從下向上地將被柵條攔住的漂浮物順著擋板撈至卸渣口處，卸入柵渣車中。  控制系統實行全自動控制，可根據時間自動起、停，發生過扭矩會及時報警并立即自動停機。在無人看管下照樣進行工作。
