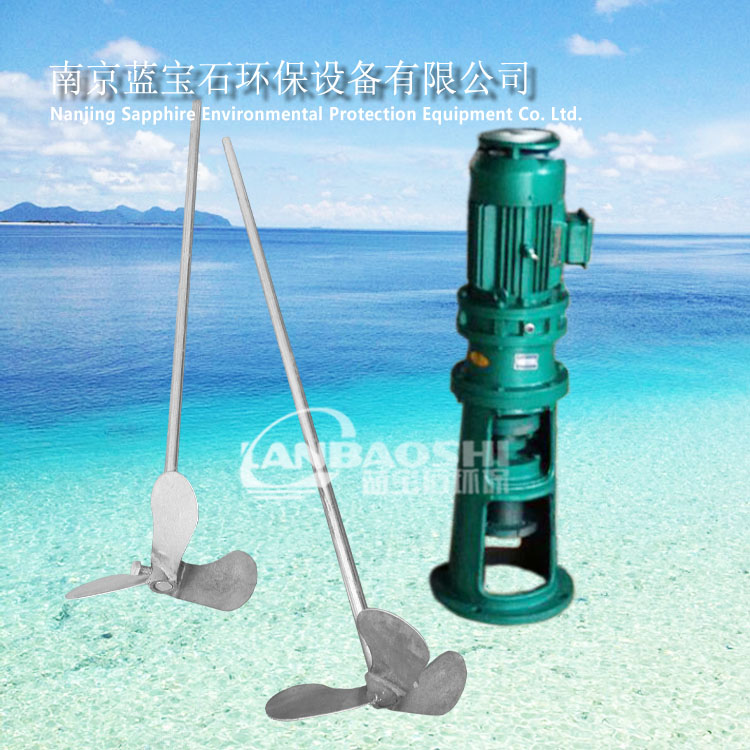

ZJ型折槳式攪拌機 錨式攪拌器

ZJ型折槳式攪拌機 錨式攪拌器

槳式攪拌機簡介：
槳式攪拌機為給水、排水工程制備混凝劑、助凝劑、消毒劑和石灰乳液的常用攪拌設備。

槳式攪拌機工作原理：
槳式攪拌機由電機、減速機、軸、槳葉等組成，電動機驅動減速機，減速機輸出軸驅動轉軸帶動槳葉旋轉，達到攪拌的目的。
1、 整機采用減速機直接傳動，結構簡潔、緊湊，運行平穩，攪拌效率高。
 2、 通過聯軸器聯接的攪拌機軸伸向池中，軸上裝有攪拌葉片。
3、  驅動減速機電機可連續或間斷運行，電機為戶外型，電機的電流適合380V，3相， 50Hz，防護等級IP65，絕緣等級F級。
4、攪拌機的機座采用相當尺寸的碳鋼板進行焊接形成一個剛性桁架支承結構，保證攪拌機能平穩地長期運轉。
5、  攪拌機槳葉的設計充分利用電機傳動的功率，攪拌效果佳，設備的結構、設計、 材料和制造確保設備的長期安全運行。
6、 減速箱所有結合面及輸入輸出軸密封處無明顯滲漏。
7、 減速裝置在各種設計工況下，能傳遞操作所需功率，并能承受攪拌軸傳遞的負載。
8、 攪拌機軸的支承可承受攪拌軸和葉輪的重量，并承受所有扭矩、彎矩及軸向負荷。
9、  攪拌機運行穩定、噪聲低；各運行部位有很好的潤滑性或自潤滑性，加油方便， 有良好的密封、防塵、防水、防腐蝕性能。
10、 攪拌機軸和葉片具有足夠的強度、剛度和耐振性，可保證在各種設計工況下平穩工作，沒有異常振動。


槳式攪拌機

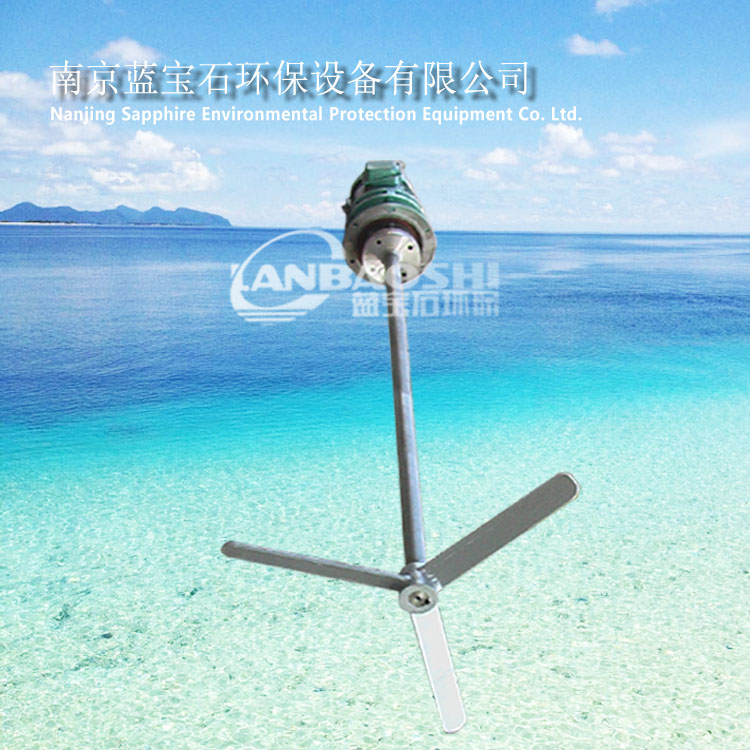

槳式攪拌機結構最簡單，葉片用扁鋼制成，焊接或用螺栓固定在輪轂上，葉片數是2、3或4片，葉片形式可分為平直葉和折葉氏兩種，即根據葉片的形狀特點不同可分為平槳式攪拌器和斜槳式攪拌器。平槳式攪拌器產生的是徑向力，斜槳式攪拌器產生的是軸向力，槳式攪拌器適用于低黏度的液體，懸浮液及溶解液攪拌。
