一、漿式攪拌機簡介：

漿式攪拌機是目前國內外先進、理想的機型，具有自動化程度高、攪拌質量好、效率高、能耗低、噪音小、操作方便、卸料速度快、襯板及葉片使用壽命長，維修保養方便等優點。漿式攪拌機適用于塑性、干硬性、輕骨料混凝土及各種灰漿、砂漿的攪拌。非標，可根據用戶水質、水溫、腐蝕性、黏度等條件，制造各種不同規格的機械攪拌機。其中，減速機有國產、進口或者擺線針、齒輪減速多種選擇；攪拌桿和攪拌漿葉有不銹鋼、碳鋼防腐和塑料等多種材質；漿葉形狀有兩頁式、三葉式、單層、雙層、框架式等多種選擇。

二、用途：

用于給排水處理的混凝過程中的混合階段，當原水與混凝劑或助凝劑液體流經混合池時，在攪拌機的排液作用下產生流動循環，使混凝藥劑與水快速充分混合，以達到混凝工藝要求。

三、特點：

1、構造簡單、運行可靠、無堵塞現象，維護簡便；

2、可以在要求的混合時間內達到一定的攪拌強度，滿足混合速度快、均勻、充分等要求，而且水頭損失小，并可適應水量的變化，適用于各種水量的水廠。

構造及工作過程：

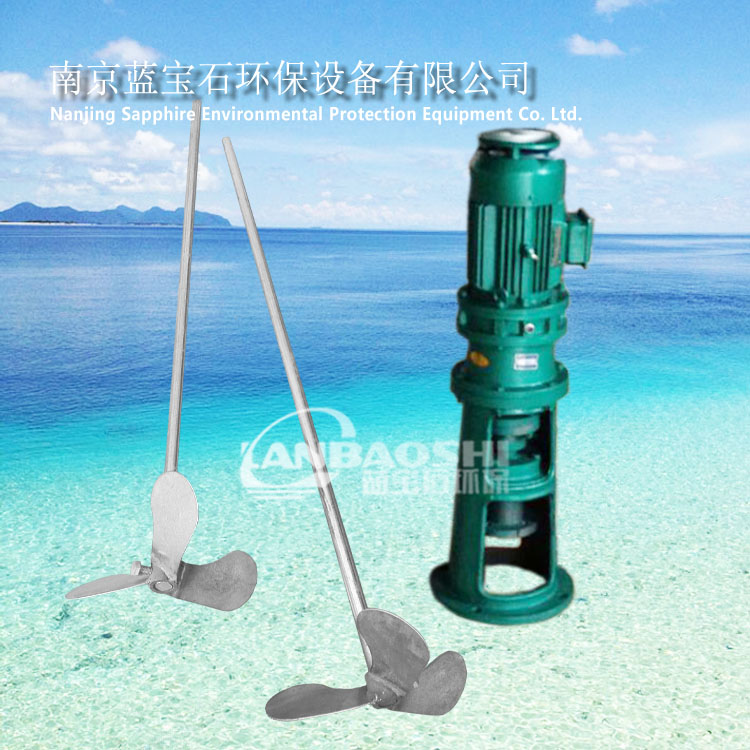

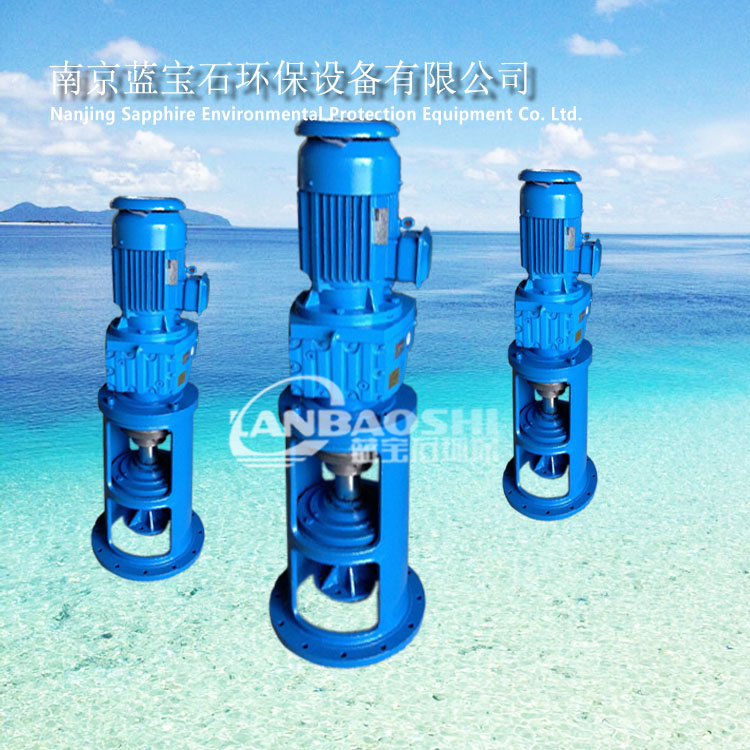

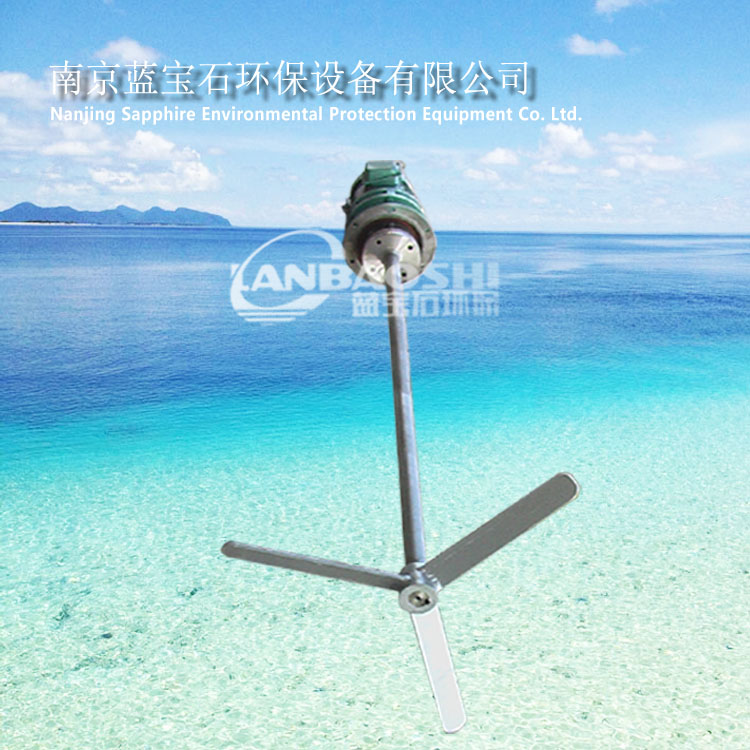

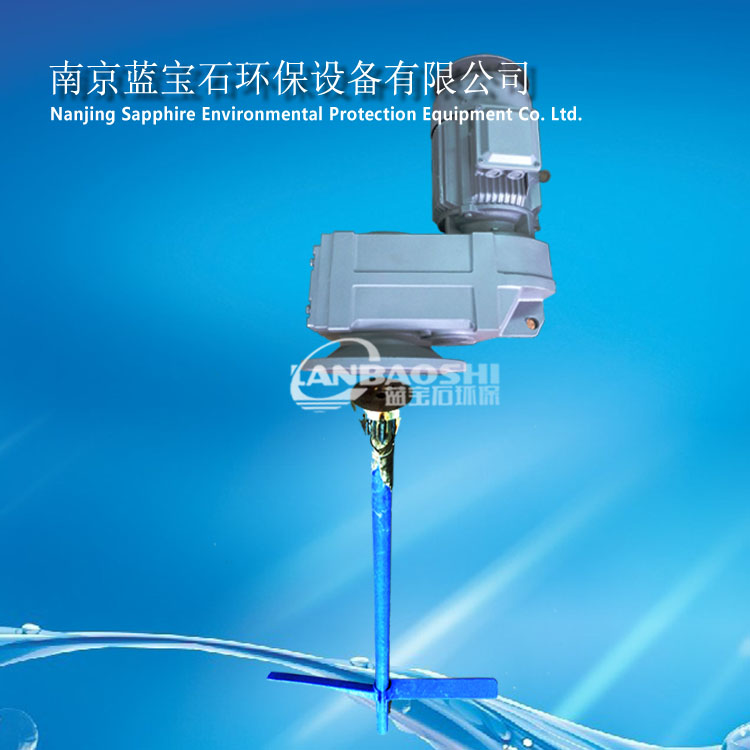

JBJ型槳式攪拌機如圖所示，有攪拌軸、攪拌槳葉、機座和驅動裝置組成‘

當原水與混凝劑或助凝劑液體流經混合池時在攪拌機的排液作用下產生流動循環，使混凝藥劑與水快速充分混合，以達到混凝工藝的要求。

電氣控制

按手動配置控制箱、可帶PLC接口，亦可按用戶要求配置。

訂貨說明：

1、根據用戶的尺寸制造；

2、注明主體材質，碳鋼或不銹鋼；

3、訂貨時必須提供相關的工藝、土建資料及詳細技術要求等。

四、框式攪拌機應用領域
錨框式攪拌機通常在低速下運行，在攪拌低粘度液體時不產生大的剪切力，因此它不適用于液-液和氣-液 分散。另一個方面，該種葉輪在罐內移動的流量大，水平回轉流占支配地位，不具有良好的混合均一性，然而在罐壁附近的流速比其他葉輪，能達到大的傳熱膜系 數，故常用于傳熱、晶析操作。另外，由于槳葉直徑較大，且與罐底貼近，也常用它來攪拌高濃度淤漿和沉淀性淤漿。還有它也常用于高粘度流體的攪拌。
五、框式攪拌機流動狀態
不同高度上的水平環向流。

六、框式攪拌機結構

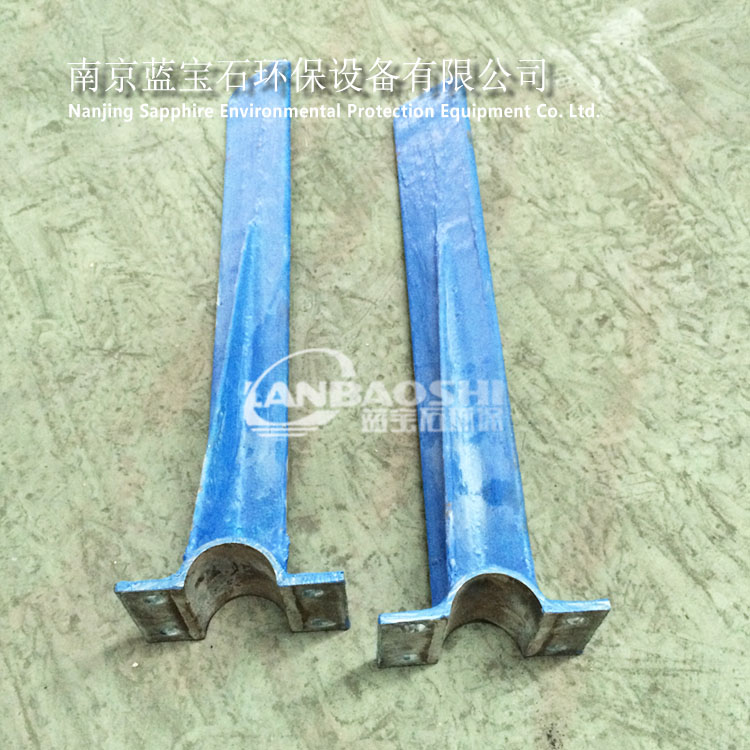

錨框式攪拌機與 攪拌軸的連接方式類似于槳式，即葉輪與攪拌軸連接的一端制成半圓狀的軸環，然后兩側葉片的兩個半圓環用螺栓在攪拌軸上夾緊，同時用穿軸螺栓來固定葉片與攪 拌軸。由于葉輪的外廓尺寸大，為便于裝拆，葉片之間多數是螺栓連接，只有小型的采用鑄造或焊接。葉輪以扁鋼、角鋼制造居多，為了提高葉輪的強度，也可采用 加筋的鋼板。
