 五、格柵除污機設備的可靠性及耐久性

（10）在鏈條和耙齒之間設置鏈板，與設備的堵水邊角鋼形成封閉結構，使齒耙鏈成為封閉式鏈條，從而阻止了垃圾進入機內運行軌道，防止鏈條梗死等故障；
（11）當齒耙鏈運行到設備后部時，齒耙間發生相對位移，進行自清理運動，柵渣落入柵渣小車中。因而不會發生堵塞現象，故日常維修的工作量很少且格柵底部不會有污物堆積死角。
（12）設備進行安裝時，與溝壁接觸的兩側用橡膠密封帶密封，并用鋼壓條固定；底部耙齒鏈前設有一平板及橡膠密封帶，達到設備與土建密封，防止水中雜質流漏。
（13）在設備上部兩側設有檢修孔板，即使由于大的雜物使耙齒及其它部件損壞，也只要在工作平臺更換損壞的耙齒和零件，勿需水下維修，不影響過水流量。
6．GSHZ型回轉式格柵除污機材質
格柵框架        碳鋼防腐
耙齒            不銹鋼(SS304)
傳動部件        不銹鋼(SS304)
7． GSHZ型回轉式格柵除污機驗收標準
設計、制造、試驗及驗收均執行建設部行業標準CJ/T3848-1995〔平面格柵除污機〕。
8．其他技術說明
8.1出廠檢測與驗收
每臺設備經檢查試驗合格,并附有產品合格證、使用維護說明書、外購件的質保書和合格證。
設備出廠前，在廠內進行整機空載試運轉，檢驗項目應包括：外觀檢查、各種材料的檢驗、齒耙額定載荷的檢測、鏈條各鏈板與銷軸的連接檢查、機座的焊接和緊固件連接的檢查、噪聲的檢測、以及其他項目的檢測。

工作原理：

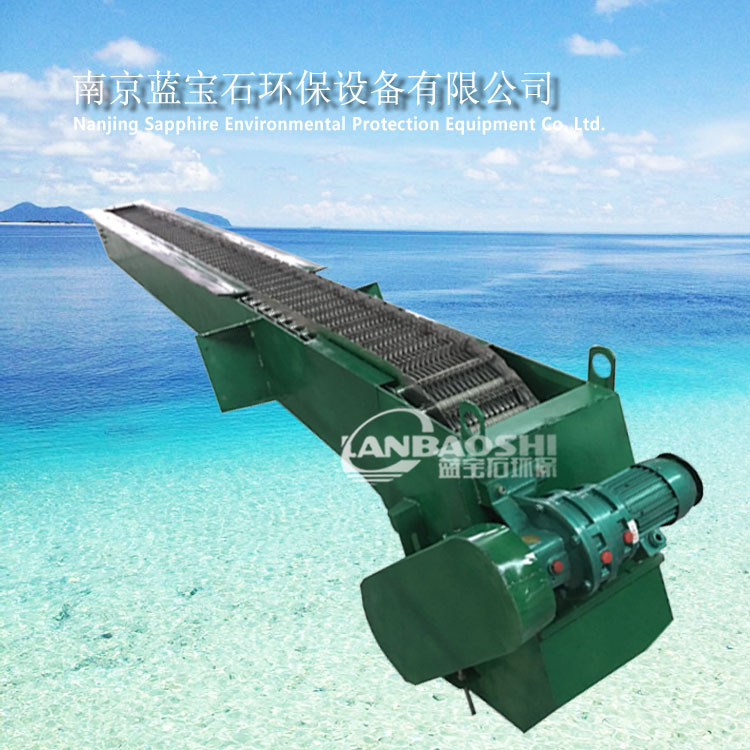

GSHZ回轉式格柵除污機是由尼龍或不銹鋼制成的特殊形耙齒，按一定的排序裝配在耙齒軸上形成封閉式耙齒鏈，其下部安裝在進渠水體中。當傳動系統帶動鏈輪作均勻定向旋轉時，整個耙齒鏈便自上而下的運動，并攜帶固體雜物從液體分離出來，流體則通過耙齒的柵隙流過去。整個工作狀態連續進行。

由于耙齒的特殊結構形狀，使耙齒攜帶雜物到達上端反向運動時前、后排耙齒之間產生相對自清運動，促使雜物依靠重力脫落，同時設備后面設置的一對膠版刷以保證每排耙齒運動到該位置時都能得到徹底的刷凈作用。
