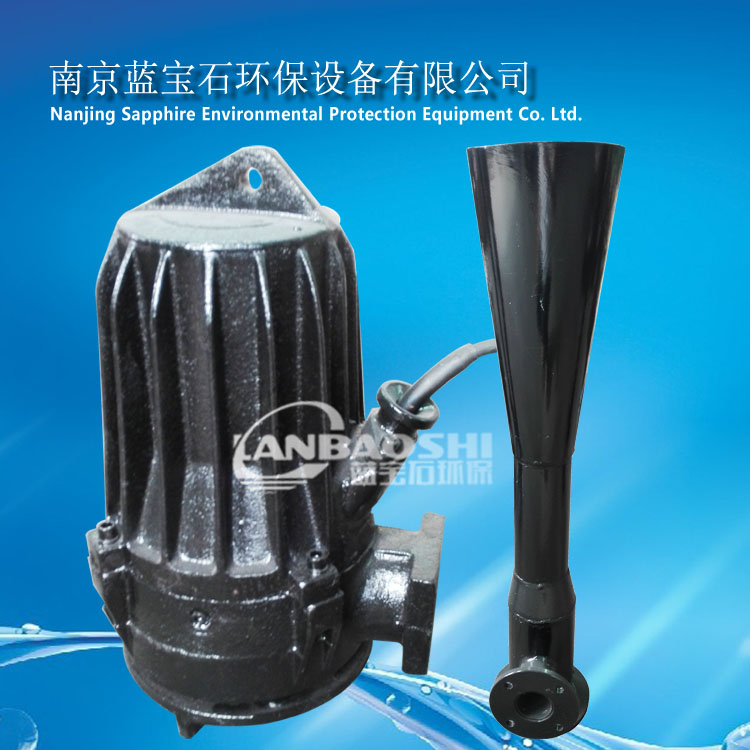

潛水射流曝氣機QSB型

一、原理及用途

潛水射流曝氣機通過潛水泵產生的水流經過噴嘴形成高速水流，在噴嘴周圍形成負壓吸入空氣，經混合室與水流混合，在喇叭形的擴散管內產生水氣混合流，高速噴射而出，夾帶許多氣泡的水流在較大面積和深度的水域內渦旋攪拌，完成曝氣，并且其軸功率不隨潛沒深度的變化而變化，進氣量可以調節。正因為如此，潛水射流曝氣機可以在水位變化較大的池中應用。

二、主要特點：

1、潛水射流曝氣機結構緊湊，占地面積小，安裝方便。曝氣機由潛污泵、曝氣器和進氣管三部分組成，結構緊湊，占地面積少；另外，曝氣機提供兩種安裝方式，安裝便捷，維護方便。

2、潛水射流曝氣機曝氣效能高，應用范圍廣。由于其高速的射流流態，液氣混合充分，氧吸收率高，動力效率高。比傳統曝氣池處理效率高3～4倍，曝氣時間可明顯縮短，并適用于各種污水處理，包括推流式曝氣池、混合曝氣池、延時曝氣池、氧化溝、氧化塘等。

3、潛水射流曝氣機系統簡單，可靠性高。無需鼓風機等設備，系統簡單，除吸氣口外，其余部分均潛入水中運行，噪音小；曝氣機選用專用帶切割潛污泵，高效無堵塞，設備安全可靠，使用壽命長。

4、潛水射流曝氣機投資和運行費用低。由于射流曝氣機適用于較深的曝氣池，減少了占地面積，系統簡單，節約投資費用，處理效能高，節約運行費用。

三、使用范圍：

QSB系列潛水射流曝氣機是給水預處理和污水生化處理工藝中的專用曝氣設備，用于曝氣沉沙池、預曝氣池、氧化池等的曝氣與攪拌；潛水射流曝氣機也可用于養殖塘增氧和景觀水養護；潛水射流曝氣機也可以用于自來水工藝前段除鐵、錳工藝中，還可以用于高層建筑自來水補水循環工藝中。

注意：

QSB射流曝氣機有兩種安裝方式

1.移動式安裝，無需自藕裝置，可以方便移動想要的位置，維修維護都很方便

2.固定式安裝（自藕安裝），需要自藕裝置，可以移動（但是很費事比較麻煩）

維修維護比移動的更方便一些，耦合裝置可以將設備分開，用的時候把設備沿軌道下水和另外一邊的

耦合裝置吻合就可以了，但是價格高一些。兩種曝氣機供給客戶自行選擇
