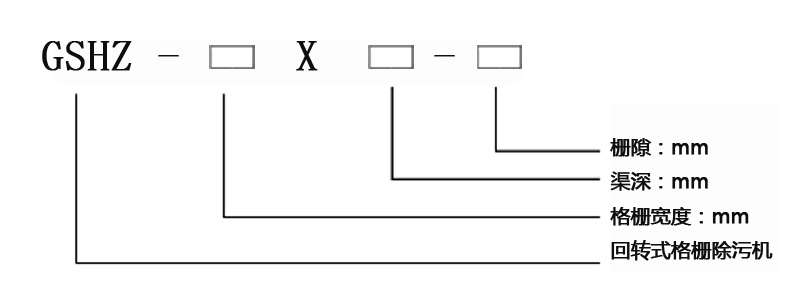

回轉式格柵除污機，格柵寬度500mm，池深1000mm，柵隙3mm，設備尺寸可定制，報價需要提供給客服：渠寬，渠深，柵隙，材質。

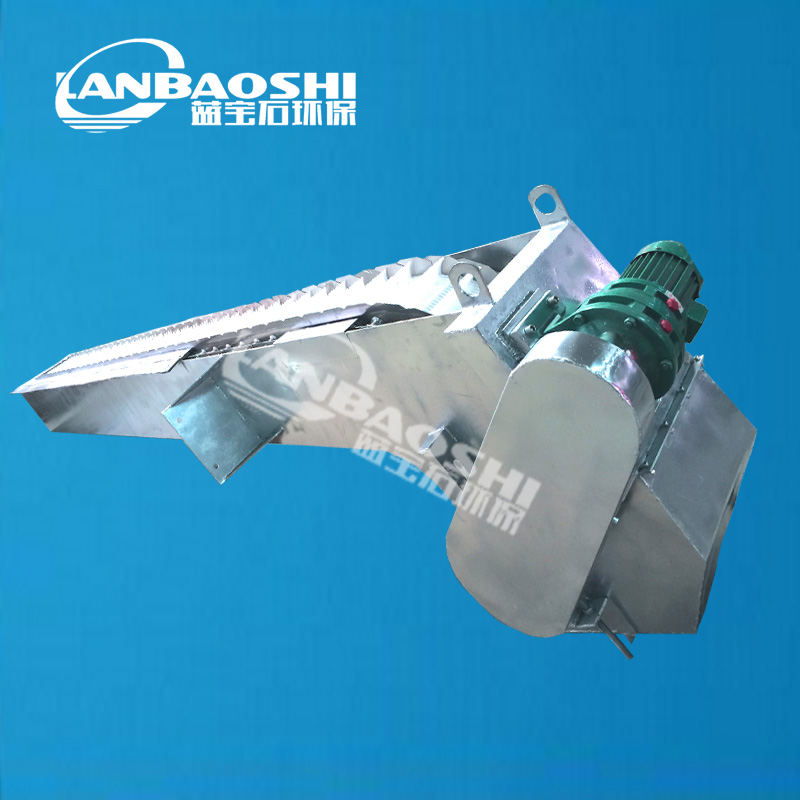

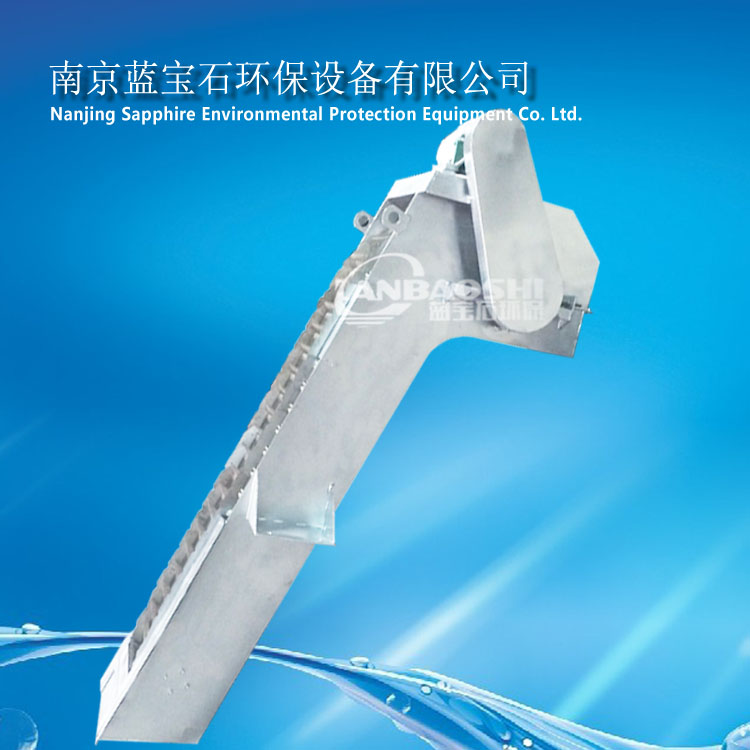

GSHZ回轉式格柵除污機

一、回轉式格柵除污機產品簡介：

    GSHZ型回轉式格柵除污機為鏈傳動耙齒回轉式機械格柵除污機，是一種可以連續自動攔截并清除流體中各種形狀雜物的水處理專用設備，適用于污水和雨水泵站及污水處理廠， 攔截和去除污水中較大雜質、漂浮物和懸浮物，減輕后續工序負荷。 可廣泛地應用于城市污水處理：自來水行業、電廠進水口，同時也可以作為紡織、食品加工、造紙、皮革等行業廢水處理工藝中的前級篩分設備，是目前我國先進的固液篩分設備之一，填補了國內空白。

二、回轉式格柵除污機主要結構：

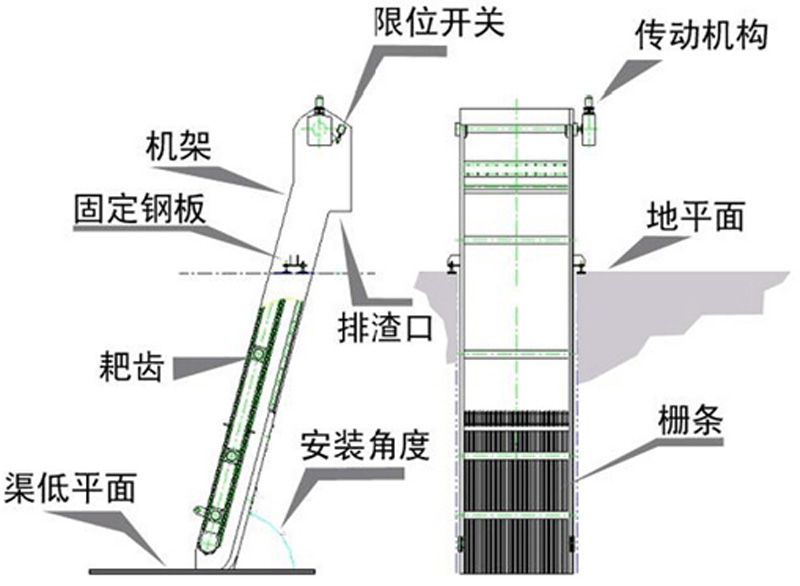

    回轉式格柵除污機由架體、牽引鏈、傳動系統、齒耙組合A、齒耙組合B、水下導輪組合、水下副柵、柵條等部件組成。

   (1) 格柵本體為整體式結構，在專用平臺上組裝、調試，空機試運行8小時方可出廠，確保組裝質量，也可簡化現場安裝工作量。

   (2) 本機在主柵條前加上一道活動的副柵，活動副柵的間距與主柵條一致，活動副柵的柵渣由長耙齒撈取，有效防止污水中的柵渣從柵條底部串過和底部的污物的積滯。

   (3) 鏈條采用特制的寬鏈板不銹鋼鏈條，鏈條的安全系數不小于6，并設有鏈輪張緊調節裝置。在鏈槽中運轉時，不需增加其他阻渣裝置，即可有效防止柵渣纏入鏈槽，避免卡阻現象。

   (4) 傳動機構安裝于機架頂部，采用臥式擺線針輪減速機，設過扭矩保護裝置（剪切銷），有效防止因超負荷對電機減速機造成損傷。并配置防護罩，拆裝方便。

   (5) 除污耙齒采用兩種形式，一種為長耙，另一種為短耙。長耙撈渣量大，短耙撈耙干凈徹底。

   (6)本機設電器過載保護裝置，當機械發生故障或超負荷時會自動停機并發出報警，該系統動作靈敏可靠。

三、回轉式格柵除污機工作原理：

    齒耙固定于鏈條上，鏈條沿導軌運行，齒耙從柵條的后部下行，從底部運行至柵條前部，從下向上地將被柵條攔住的漂浮物順著擋板撈至卸渣口處，卸入柵渣車中，液體則通過耙齒間形成的柵隙流過去?？刂葡到y(tǒng)實行全自動控制，可根據時間自動起、停，發生過扭矩會及時報警并立即自動停機，在無人看管下照樣進行工作。

GSHZ型回轉式格柵除污機是由一種獨特的耙齒廠裝配成一組回轉格柵鏈。在電機減速器的驅動下，耙齒鏈進行逆水流方向回轉運動。
    耙齒鏈運轉到設備的上部時，由于槽輪和彎軌的導向，使每組耙齒之間產生相對自清運動，絕大部分固體物質靠重力落下。另一部分則依靠清掃器的反向運動把粘在耙齒上的雜物清掃干凈。
    按水流方向耙齒鏈類同于格柵，在耙齒鏈軸上裝配的耙齒間隙可以根據使用條件進行選擇。當耙齒把流體中的固態懸浮物分離后可以保證水流暢通流過。整個工作過程是連續的，也可以是間歇的。

四、回轉式格柵除污機特點：

    GSHZ型回轉式格柵除污機的zui大優點是自動化程度高、分離效率高、動力消耗小、無噪音、耐腐蝕性能好，在無 人看管的情況下可保證連續穩定工作，設置了過載安全保護裝置，在設備發生故障時，會產生聲光報警并自動停機，可以避免設備超負荷工作。
    GSHZ型回轉式格柵除污機可以根據用戶需要任意調節設備運行間隔，實現周期性運轉；可以根據格柵前后液位差自動控制；并且有手動控制功能，以方便檢修。用戶可根據不同的工作需要任意選用。
    由于 GSHZ型回轉式格柵除污機結構設計合理，在設備工作時， 自身具有很強的自凈能力，不會發生堵塞現象， 所以日常維修工作量很少。

1、粗、細格柵合為一體，節省設備投資，減少一臺格柵井的占地面積；

2、粗、細格柵一體機可滿足過濾精度的更高要求（zui小柵隙可達3mm）；

3、具有自卸渣功能。；

3、采用軸裝式減速機，傳動機構緊湊；

4、采用電機過載保護裝置，安全可靠；
