潛水攪拌機使用條件：

潛水攪拌機在下列條件下應能正常連續運行
1）zui高介質溫度不超過40℃；
2）介質的PH值在5-9之間；
3）液體密度不超過1.15千克/立方米;
4）長期潛水運行，潛水深度一般不超過20m。

潛水攪拌機性能特點：

1、QJB型多功能螺旋式潛水攪拌機結構緊湊，體積小，重量輕，操作維護簡單、安裝檢修方便、使用壽命長。
 2、葉輪具有zui佳的水力設計結構，工作效率高，后掠式葉片具有自潔功能可防雜物纏繞、堵塞。
 3、與曝氣系統混合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀。

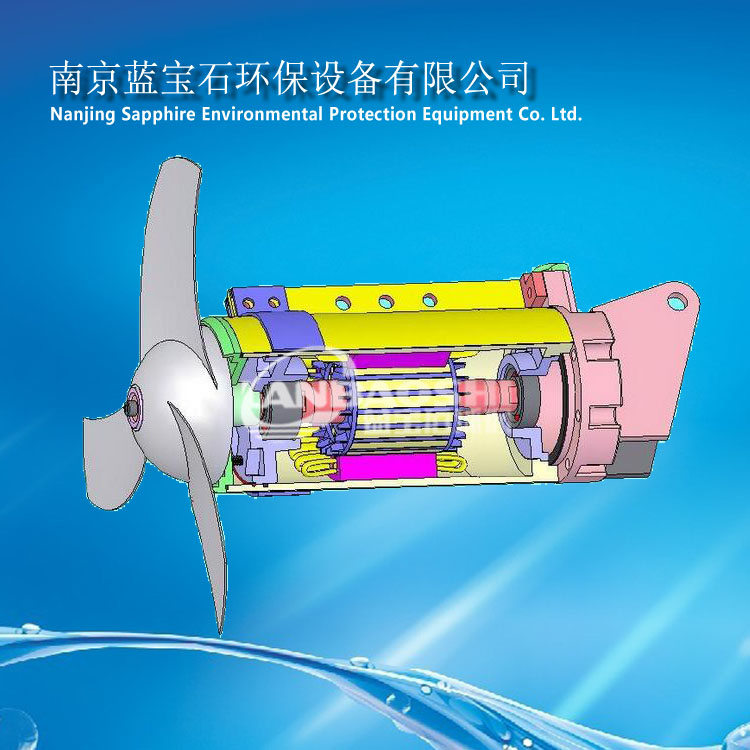

 4、電機繞組絕緣等級為F級，防護等級為IP68，選用進口一次性潤滑免維護優質軸承，具有油室泄露檢測和獨有專利的電機繞組過熱保護和防凝露裝置，使電機的工作更加安全可靠。
 5、兩道獨立的機械密封，機械密封的摩擦付材質為耐腐蝕的碳化鎢。所有外露緊固件均為不銹鋼材質。

 6、獨特的電纜密封設計，排除了電纜漏水的隱患。

 7、標準部件采用點解分離技術，可以有效防止腐蝕。

潛水攪拌機工作原理：

攪拌葉輪在電機驅動下旋轉攪拌液體產生旋向射流，利用沿著射流表面的剪切應力來進行混合，使流場以外的液體通過摩擦產生攪拌作用，在極度混合的同時，形成體積流，應用大體積流動模式得到受控流體的輸送。

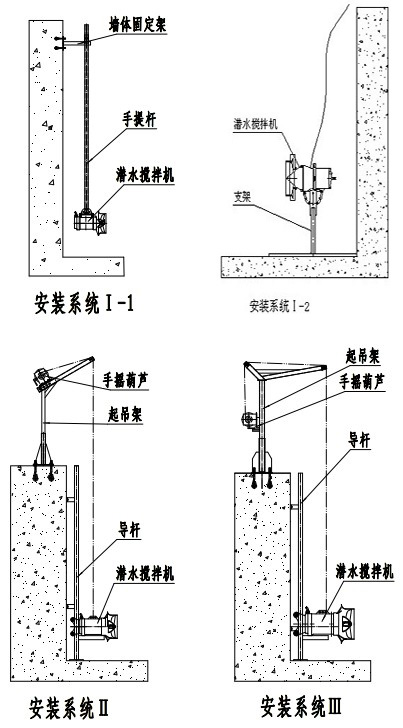

潛水攪拌機安裝系統：

潛水攪拌機安裝系統II適用于混合型多功能旋流式潛水攪拌機，型號：QJB11/12-620/3-480/S

     安裝系統III主要由手拉葫蘆、起吊架、吊架座、起吊環鏈、上支撐架、導桿、中間支撐架（池深≤4m時無需配備）、限位架、底座等組成。導桿通過焊接在本體上的絞軸定位于上支撐架、中間支撐架、底座同心軸線上，并可在水平面內轉動±60°，以適應不同方向攪拌或推流，消除水池中的死區，使水流處于zui佳運行狀態。潛水攪拌機通過導輪沿導桿上下移動；起吊架可安裝在支座上并可繞其定位軸線選擇360°，以方便安裝及維護。為增加潛水攪拌機運行時的可靠性，減緩潛水攪拌機運行中的振動，一般限位架直接焊接在導桿上，并在潛水攪拌機與限位架間加設減震塊。限位架焊接在導桿上可在出廠前焊接，也可在現場安裝時焊接。如用戶無特殊要求，一般在出廠前焊接。該安裝系統與基礎采用預埋鋼板焊固的聯接方式。

南京藍寶石潛水攪拌機選型主要事項：

    潛水攪拌機的選型是一項比較復雜的工作，選型的正確與否直接影響設備的正常使用，作為選型的原則就是要讓攪拌機在核實的容積里發揮充分的攪拌功能，一般可用流速來確定。根據污水處理廠不同的工藝要求，攪拌機zui佳流速應保證在0.15~0.3m/s之間，如果低于0.15m/s的流速則達不到推流攪拌機的效果，超過0.3m/s的流速則會影響工藝效果且造成的浪費。所以在選型前首先確定潛水攪拌機運用的場所，如：污泥池、污水池、生化池；其次是介質的參數，如：懸浮物含量、粘度、溫度、PH值；還有水池的性狀、水深等。

攪拌機所需要的配套功率是按容積大小、攪拌液體的密度和攪拌液體的深度而確定的，根據具體情況采用一臺或多臺攪拌機。

潛水攪拌機注意事項及維護：

 1. 定期將攪拌器吊起清理葉輪和泵體上的纏繞物，檢查葉輪是否松動損壞，及時維修。

 2. 攪拌器運行時觀察液面的運行軌跡，如果非正常及時調整。

 3. 觀察攪拌器的固定桿的震動狀況，震動過大需要吊起檢查。

 4. 攪拌器正常運行必須全部沒過液面，運行時攪拌器上方應無渦流。

5. 液面低于攪拌器上方形成渦流時攪拌器不允許長時間運行。

 6. 定期檢查設備的密封狀況，密封不良及時聯系廠家檢修。

 QJB型多功能潛水攪拌機必須完全潛入水中工作，QJB型多功能潛水攪拌接受zui小潛入深度為90mm。不能在易燃易爆的環境下或有強腐蝕性液體的環境中工作。若用戶有特殊使用要求，可與我公司技術工程部聯系，我們為其提供zui佳解決方案
。
