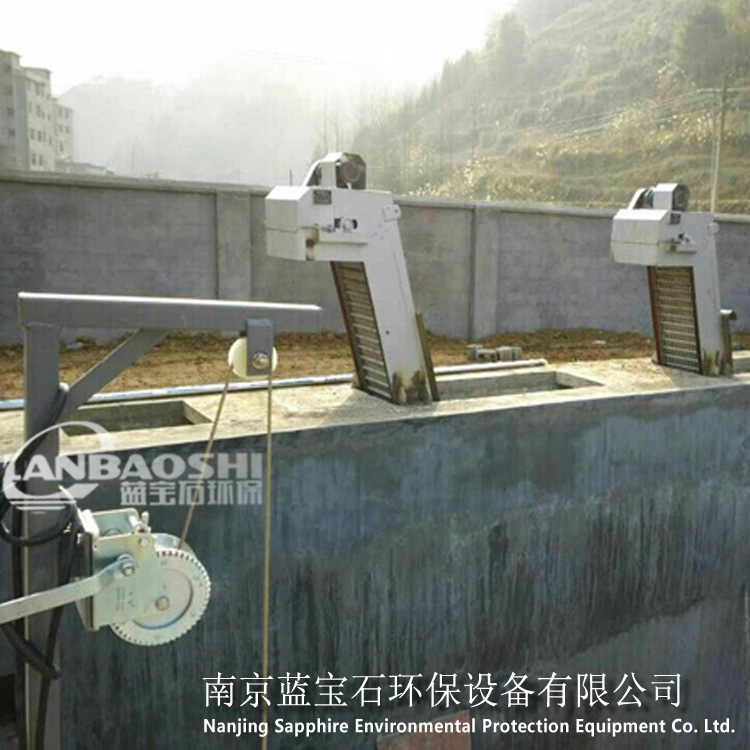

回轉式格柵，可連續自動攔截清除污水中各種雜質。應用于城市排污站及污水處理廠的泵前除污。回轉式格柵結構緊湊，運轉平穩，操作簡便，自動卸料，是一種理想的、必要的泵前除污設備。

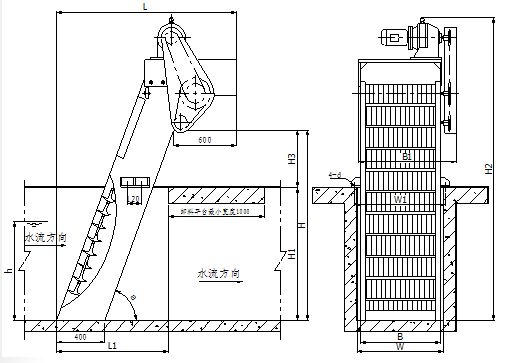

結構特征

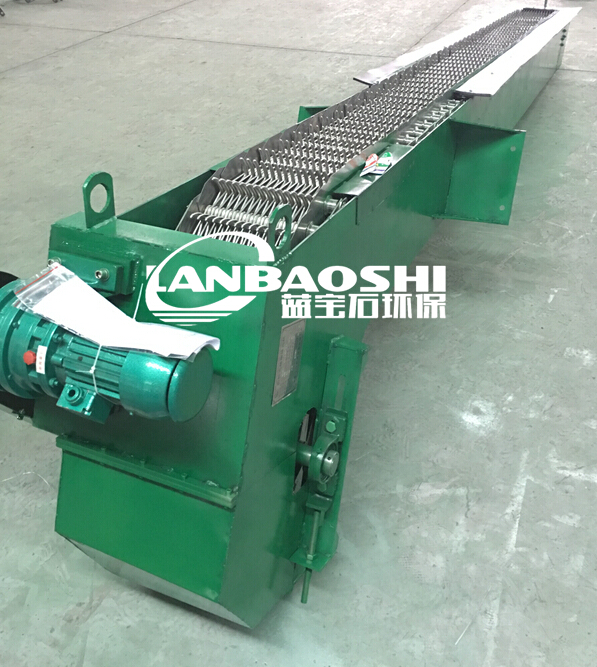

回轉式格柵主要有驅動裝置、機架、鏈輪、鏈條、耙齒、清污裝置及彈性過載保護裝置等組成。

工作原理

回轉式格柵[1]  連續旋轉運動，耙齒將污水中固體懸浮物截留，當截留物輸送到設備上部時，耙齒改變運動方向，固體雜物自行落下，粘在耙齒上的雜物依靠清污機構的橡膠刷反向運轉將其清除干凈。過載時，彈簧下壓，接近板靠近接近開關，使電機停止運轉。

安裝調試

1、回轉式格柵整機吊裝必須用鋼絲繩掛住箱體頂板孔或下腳吊環。

2、安裝位置：回轉式格柵底腳必須與底面貼平，設備前端與槽前端面要基本齊平。

3、用水泥沙漿注好地腳螺栓，待水泥完全凝固后，再把螺母緊固。

4、開機前，回轉式格柵前部應無大石塊等粗大贓物，如有應清除后開機。

5、運轉

1）運轉前檢查各零部件是否松動。

2）卸下電機罩，用手轉動風扇，整機運轉應輕松靈活。

3）用潤滑油潤滑鏈輪、鏈條。

4）點動電動機，目視運轉方向是否正確，啟動電動機，檢查電器動作是否正常可靠，工作電流是否正常。

5）運轉中各零部件應轉動靈活，無卡阻現象及異常聲音。

6、回轉式格柵利用彈性裝置作為過載保護。使用前應調整好開關的接近位置。
