雙曲面攪拌機如何干式安裝

GSJ/QSJ 型雙曲面攪拌機

產品概述

在市政、化工造紙及其它多種水處理工藝中，水體攪拌混合是其中關鍵工藝過程之一。傳統的攪拌機械分為立軸折槳式和水平（潛水）式兩種常用方式，由于安裝的方式和葉槳形式決定了其攪拌形態，無論在能耗上還是在攪拌效果上均不太理想，不僅給污水廠的運營成本帶來不必要的增加，而且會直接影響到最終的工藝處理效果。針對以上問題，南京藍寶石環保設備有限公司經過多年的試驗，借助同行的設計經驗，成功研制了全新的曲面攪拌機，經過多家污水處理廠多年實際應用，獲得了良好的效果，填補了該類產品在國內的空白，并成為替代進口的首選產品。

工作原理

GSJ/QSJ 型系列曲面攪拌機曲面葉輪體上表面為雙曲線母線繞葉輪體軸線旋轉形成的雙曲面結構，其獨特的葉輪結構設計，最大限度地將流體特性與機械運動相結合。雙向線的方程式 xy=b 曲線沿y 軸旋轉而構成的曲面體；為了迎合水體流動，設計從葉輪的中心進

水，這一方面減少了進水紊流，另一方面保證了液體對葉輪表面的壓力均勻，從而保證整機在運動狀態下的平衡。在漸開雙弧面上均布有八條導流葉片，借助液體自重壓力作補充進水獲得的勢能與葉輪旋轉時產生的離心力形成動能，液體在重力加速度的作用下經雙

曲面結構過渡沿葉輪圓周方向作切線運動，在池壁的反射作用下，形成自上而下地循環水流，故可獲得在軸向（y）和徑向（x）方向的交叉水流（如雙曲面流態圖）。

型號表示

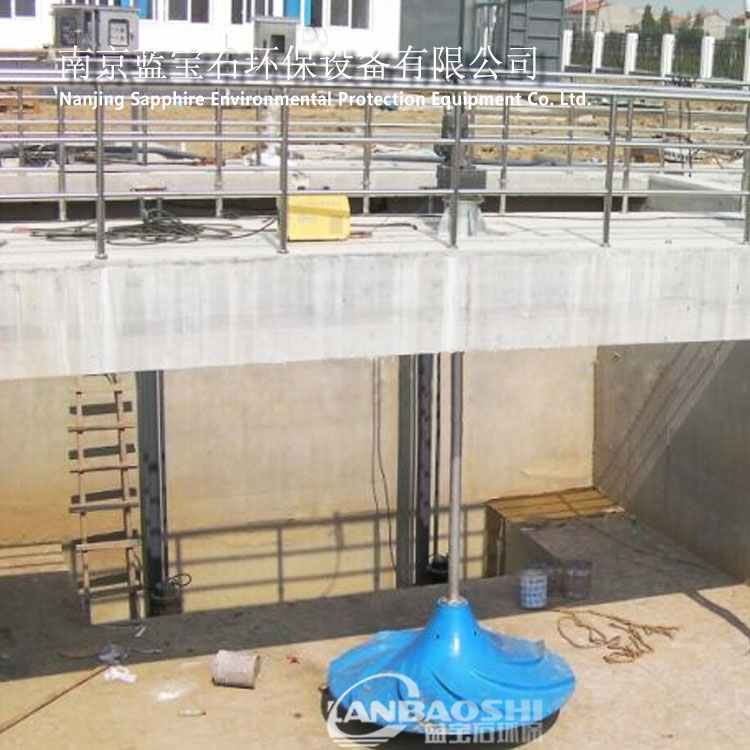

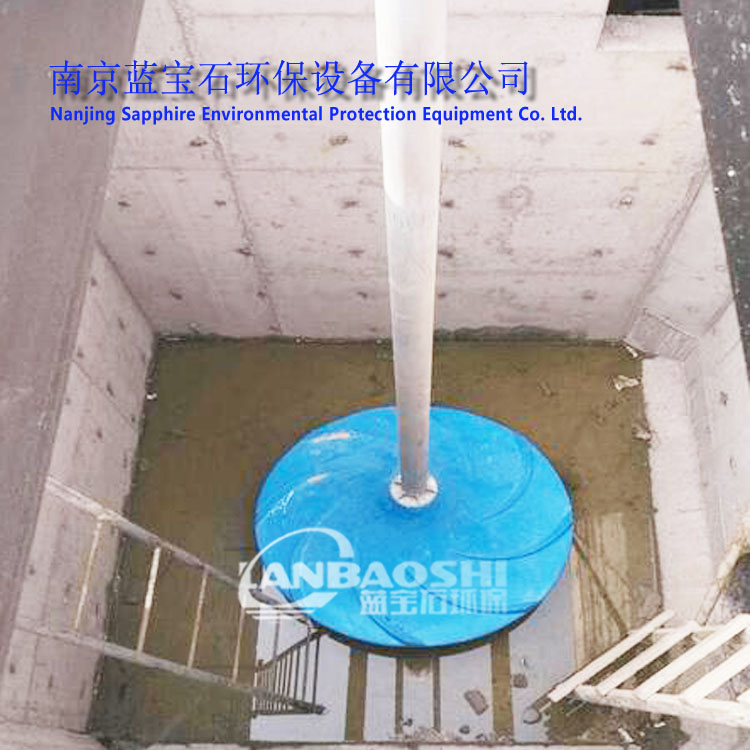

GSJ/QSJ 型系列曲面攪拌機整機由驅動裝置和雙曲面葉輪體及安裝附件組成，為了滿足用戶不同工況條件下的使用，安裝分為干式（也稱立軸式）和潛水式兩種。干式安裝，將驅動裝置固定在工作橋上，通過傳動軸將動能傳至介質中的葉輪部件，它用于含固率高，水溫高，含有腐蝕性的液體中，由于葉輪具有自動糾偏功能，運行較平穩，減速機噪音小于 60 分貝。潛水式安裝，可免去橋架，采用潛水動力，利用設備自重定位，安裝靈活方便，適用在水深較深，且水質穩定，不含腐蝕性的水體，水溫不大于 40℃，PH 值 6~9 之間，其特點是無噪音，無視覺障礙。
