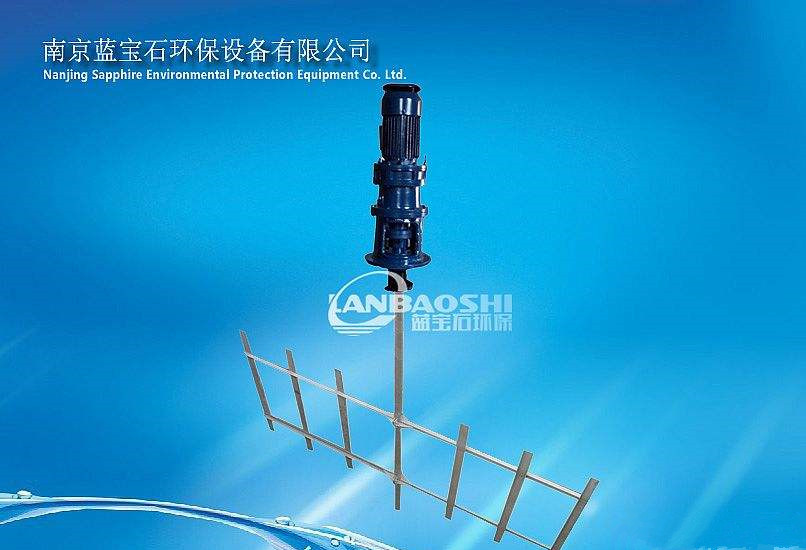

JBK 型框式攪拌機

產品概述

JBK 型框式潛水攪拌機可視為槳式攪拌器的變形，其結構比較堅固，攪動物料量大?？蚴綌嚢杵髋c容器壁間隙較小，有利于傳熱過程的進行，常用于傳熱、晶析操作和高粘度液體、高濃度淤漿和沉降性淤漿的攪拌。

JBK型框式攪拌器直徑較大，一般取反應器內徑的2/3～9/10，50～70r/min?？焖傩D時，攪拌器葉片所帶動的液體把靜止層從反應容器壁上帶下來；慢速旋轉時，有刮板的攪拌器能產生良好的熱傳導。JBK 型框式攪拌器一般使用于粥狀物料的攪拌，攪拌轉數以

60-130r/min 為宜，適用的最高黏度為 200～300Pa·s。

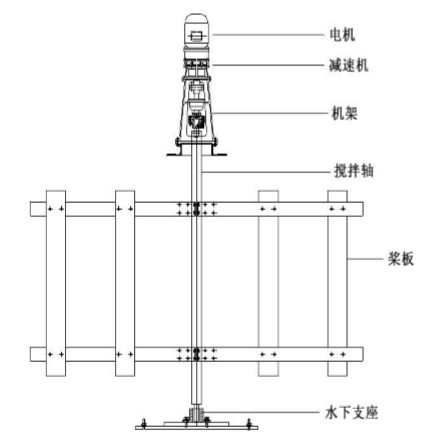

結構介紹

JBK 型框式攪拌器與攪拌軸的連接方式類似于槳式，即葉輪與攪拌軸連接的一端制成半圓狀的軸環，然后兩側葉片的兩個半圓環用螺栓在攪拌軸上夾緊，同時用穿軸螺栓來固定葉片與攪拌軸。由于葉輪的外廓尺寸大，為便于裝拆，葉片之間多數是螺栓連接。葉輪以扁鋼、角鋼制造居多，為了提高葉輪的強度，也可采用加筋的鋼板。JBK 型框式攪拌機由電機、減速機、機架、攪拌軸、槳板、聯軸器、水下支座等組成。驅動裝置采用普通電機或防爆電機、擺線針輪減速機，驅動裝置主軸通過聯軸器與攪拌軸聯接，攪拌軸由軸承支承，具有足夠的強度和較高的穩定性。攪拌機槳葉采用 90 度葉槳，可產生徑向和環向分流，使物料與水快速充分混合，滿足工藝要求。

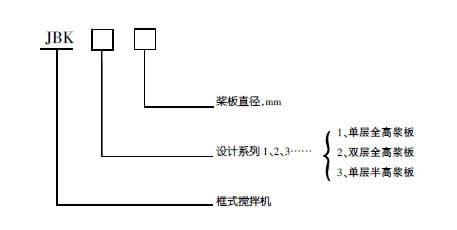

型號表示

性能特點

1、攪拌機槳葉采用框式攪拌形式，其動力效率高。根據池型及攪拌工藝要求可采用單層、雙層或多層槳葉，可使攪拌介質同時產生徑向和環向流動，可在要求的混合時間內達到一定的攪拌強度，滿足混合速度快、均勻、充分等要求，且水力損失小，并可廣泛適應攪拌介質比重、濃度、酸堿度、溫度及粘度的變化，以滿足各種攪拌工況的要求。

2、驅動裝置主軸通過聯軸器與攪拌軸聯接，攪拌軸間均采用法蘭聯接形式聯接，攪拌軸由雙列角接觸推力球軸承和滑動軸承支承，具有足夠的強度和剛度，并具有較高的穩定性?；瑒虞S承由油室內的潤滑脂潤滑，可確保設備長期安全可靠地運行。

3、傳動環節少，機械效率高，結構緊湊，運行平穩；

4、占地面積小，處理量大，能耗低。安裝、運行、維護費用低；

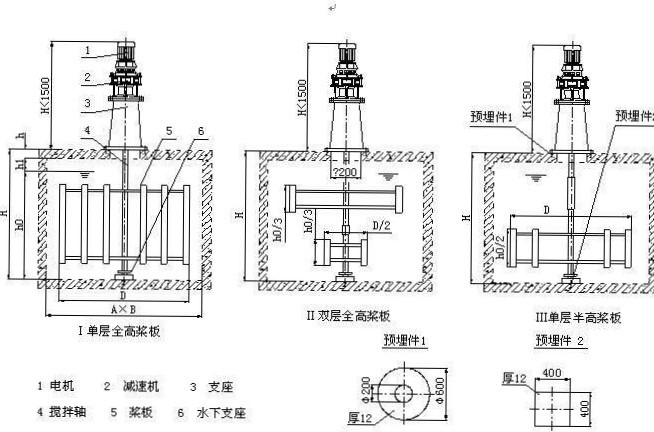

適用范圍

注意事項

1、JBK 型框式攪拌機配置的減速機適于連續或斷續工作制,依攪拌槳葉安裝情況允許正時針方向運轉或反時針方向運轉，具體情況請參照設備旋轉方向指示。

2、輸入軸的額定轉速為 1500 轉/分或 1000 轉/分。輸出軸及輸入軸的軸伸與其它零件配合時，絕不允許直接錘擊，以防結構位置串動。

3、減速機輸出軸不能承受較大的軸向力和徑向力、聯軸器與電機和減速機連接時應使軸線同心。

4、安裝減速機前，卸下半聯軸器上的螺栓，待電機、減速機在支座上就位固定后通電進行減速機試運轉，試運轉正常后，裝上聯軸器上的螺栓螺母并擰緊。此時方可進行整機空載試運轉，運轉正常后再加載運轉。

5、本機以油浴潤滑為主。小型減速機可采用油脂潤滑。

6、減速機如需拆卸與裝配請與供應商售后服務部或當地辦事處、特約維修點聯系處理。
