銷售0.85KW低噪音潛水攪拌機

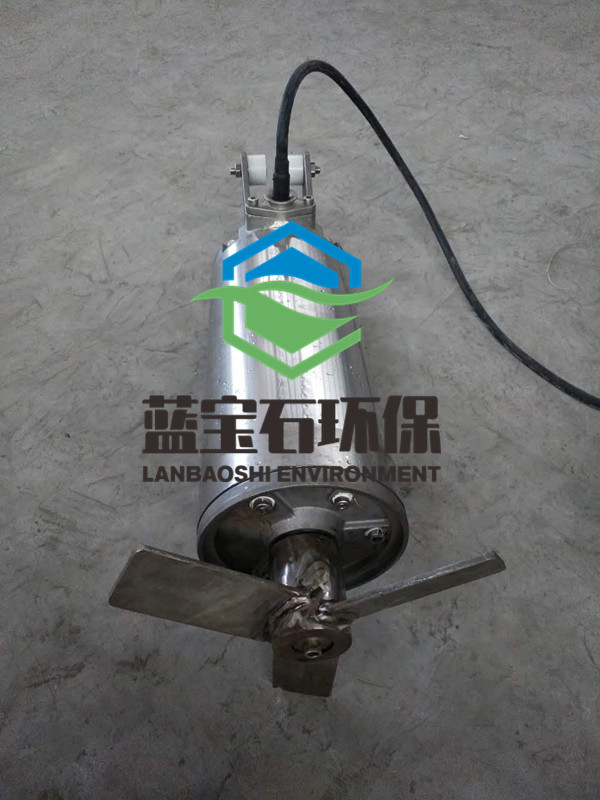

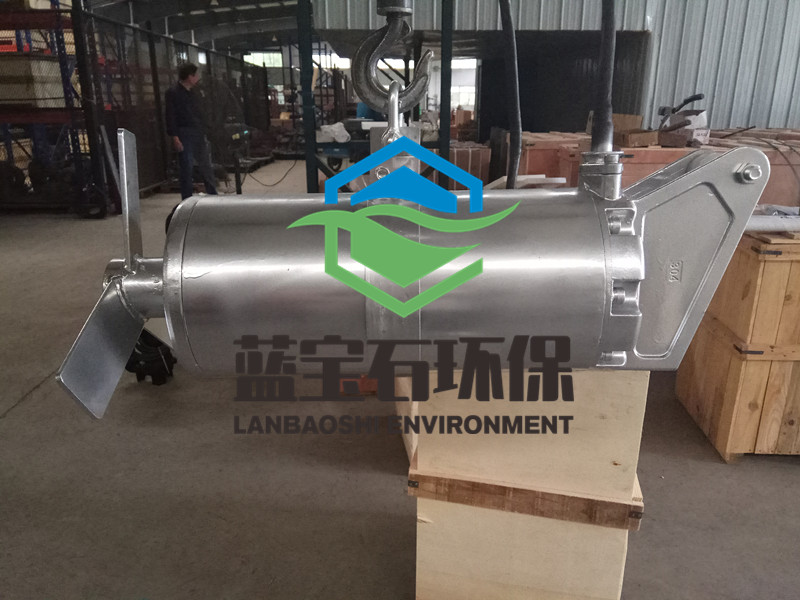

QJB 型潛水攪拌機

QJB系列潛水攪拌機通過密封的潛水電機提供動力，經由推進式葉輪對周圍液體產生以軸向循環流為主的攪拌、推流設備；以此改變（或加速）液體流動的方向和速度，從而實現混合攪拌，創建水流。

用途

QJB系列潛水攪拌機適用于市政和工業水處理過程中的混合與攪拌。通過攪拌可使液體—液體、液體—固體、液體—氣體的混合物得到充分的混合、均質，加速液體流動，阻止液體中的懸浮物沉降；也可用景觀水質的養護。

特點

  結構緊湊、安裝方便、易于維修、配套電機功率小、低噪音。

 適用范圍

  潛水攪拌機在下列條件下可正常連續運行：

1. 最高介質溫度不超過40℃；

2. 介質的PH值在5～9之間；

3. 液體密度不超過1150kg/m³，且無纏繞物；

4. 一定的工作水深（≤20m）。

基本技術條件

1. 潛水攪拌機轉動平衡自如，無卡死，停滯，振動等現象。

2. 潛水攪拌機應作密封氣壓實驗，實驗壓力為3kg/cm²，歷時5分鐘無泄漏現象。

3. 潛水攪拌機軸采用雙道機械密封結構，機械密封保證在8000小時內可靠運行，無需更換。

4. 潛水攪拌機油室內設有密封泄漏保護裝置。

5. 潛水攪拌機引出電纜中雙色線（黃/綠）規定為接地線，聯接可靠。接地標志明顯。

6. 潛水攪拌機葉輪及轉子采用動平衡試驗，平衡精度為G6.3。

7. 潛水攪拌機定子繞組內設有熱保護開關，當溫度超過135℃時自動停機。

使用壽命

 潛水攪拌機在規定的使用條件下，首次無故障運行時間不小于8000小時，整機使用壽命不小于15年。

結構設計

 潛水攪拌機由主機、電控和安裝系統三大部分組成，詳見如下：

  1. 主機

1.1 電機為鼠籠式感應電機，電機繞組的絕緣等級為F級，防護等級為IP68，最大工作溫度為155℃。正常情況，電機的溫升不會超過80℃。

1.2 電機在40℃環境下可連續工作，每小時可連續啟動15次。

1.3 電機為水冷電機，依靠周圍流動的液體充分冷卻。

1.4 葉輪采用推進式反扭曲曲線設計，具有自清潔功能，使葉輪避免阻塞結渣。

1.5 導流罩可起到整流作用，增加軸向流量，加大循環流量。

1.6 接線盒它是電源線和信號線引入的集結裝置；與周圍液體、電機部分完全密封隔離。

1.7 電纜潛水攪拌機引出電纜采用GB5013.2中YCW型橡套軟電纜或性能相同的其它電纜，單臺標準配置長度10m，電纜密封頭采用特殊硫化處理，以防電纜外皮破損，滲水至電機。

1.8 軸承

1.8.1葉輪軸由一個雙列角接觸球軸承和一個單列深溝球軸承支撐。

1.8.2為確保長期、可靠運行，選用NSK進口軸承，使用壽命不低于100000小時。

1.9 電機密封

1.9.1 攪拌機的軸封由兩道機械密封組成。機械密封裝置材料：碳化硅--碳化鎢。使用壽命不低于8000小時。

1.9.2 唇形密封O型圈材料為氟橡膠，使用壽命大于25000小時。

2. 電控

2.1 電機保護

2.1.1電機定子繞組中串聯有兩個熱敏開關，熱敏開關在135℃時動作，電機停止工作并報警。

2.2.2電機油室中設有防泄漏裝置，當電機內滲漏超過設定值時，立即報警。3. 安裝系統

3.安裝系統

3.1攪拌機安裝在導軌支架上，并可沿導軌支架自由升降，以便于檢修和調節高度，攪拌機還可實現在水平方向±60°范圍內自由轉動，以保證攪拌機在不同工況下達到最佳攪拌效果。

3.2 導軌和支架能夠承受攪拌機的全部重量，并具有限位和減震功能，同時承受攪拌機運行時產生的反向推力。主機托加為一體化設計，集成減震塊，主機附屬部件少，安裝方便，減震效果好。

3.3 攪拌機配有手動提升裝置，其提升能力能夠保證攪拌機在垂直和水平方向方便、安全的升降。
