污水處理攪拌機 漿式攪拌機首選藍寶石

JBJ 型槳式攪拌機

產品概述

JBJ 型漿式攪拌機是目前國內外先進、理想的機型，具有自動化程度高、攪拌質量好、效率高、能耗低、噪音小、操作方便、卸料速度快、襯板及葉片使用壽命長，維修保養方便等優點。漿式攪拌機適用于塑性、干硬性、輕骨料混凝土及各種灰漿、砂漿的攪拌。非標，可根據用戶水質、水溫、腐蝕性、黏度等條件，制造各種不同規格的機械攪拌機。

其中，減速機有國產、進口或者擺線針、齒輪減速多種選擇；攪拌桿和攪拌漿葉有不銹鋼、碳鋼防腐和塑料等多種材質；漿葉形狀有兩頁式、三葉式、單層、雙層、框架式等多種選擇。

結構介紹

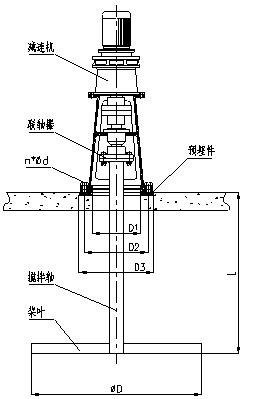

JBJ 型槳式攪拌機（如圖所示）主要由減速機、機架、聯軸器、攪拌軸、槳板等組成。

槳板旋轉后，池中投加的藥劑充分地溶解，藥劑分子與污水中有害物質迅速反應，達到高效消毒，除污的效果。

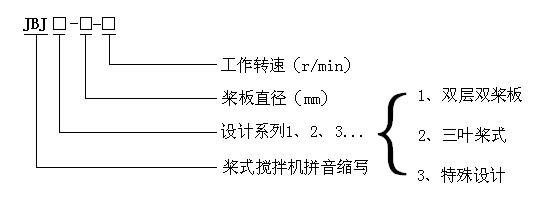

型號表示

性能特點

1、整機采用減速機直接傳動，結構簡潔、緊湊，運行平穩，攪拌效率高。

2、通過聯軸器聯接的攪拌機軸伸向池中，軸上裝有攪拌葉片。

3、驅動減速機電機可連續或間斷運行，電機為戶外型，電機的電流適合 380V，3 相， 50Hz，防護等級 IP65，絕緣等級 F 級。采用先進減速機，功率見技術參數表，變頻調速。

4、攪拌機的機座采用相當尺寸的碳鋼板進行焊接形成一個剛性桁架支承結構，保證攪拌機能平穩地長期運轉。

5、攪拌機槳葉的設計充分利用電機傳動的功率，攪拌效果佳，設備的結構、設計、 材料和制造確保設備的長期安全運行。

6、減速箱所有結合面及輸入輸出軸密封處無明顯滲漏。

7、減速裝置在各種設計工況下，能傳遞操作所需功率，并能承受攪拌軸傳遞的負載。

8、攪拌機軸的支承可承受攪拌軸和葉輪的重量，并承受所有扭矩、彎矩及軸向負荷。

9、攪拌機運行穩定、噪聲低；各運行部位有很好的潤滑性或自潤滑性，加油方便， 有良好的密封、防塵、防水、防腐蝕性能。

10、攪拌機軸和葉片具有足夠的強度、剛度和耐振性，可保證在各種設計工況下平穩工作，沒有異常振動。

注意事項

1、JBJ 型槳式攪拌機配置的減速機適于連續或斷續工作制,依攪拌槳葉安裝情況允許正時針方向運轉或反時針方向運轉，具體情況請參照設備旋轉方向指示。

2、輸入軸的額定轉速為 1500 轉/分或 1000 轉/分。輸出軸及輸入軸的軸伸與其它零件配合時，絕不允許直接錘擊，以防結構位置串動。

3、減速機輸出軸不能承受較大的軸向力和徑向力、聯軸器與電機和減速機連接時應使軸線同心。

4、安裝減速機前，卸下半聯軸器上的螺栓，待電機、減速機在支座上就位固定后通電進行減速機試運轉，試運轉正常后，裝上聯軸器上的螺栓螺母并擰緊。此時方可進行整機空載試運轉，運轉正常后再加載運轉。

5、本機以油浴潤滑為主。小型減速機可采用油脂潤滑。

6、減速機如需拆卸與裝配請與供應商售后服務部或當地辦事處、特約維修點聯系處理。
