亞硝化澄清池JBJ槳式攪拌機選型 藍寶石產品

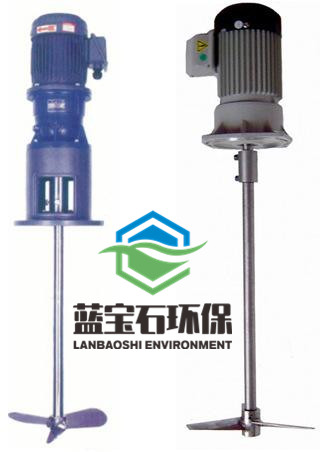

產品特點

攪拌機槳葉采用45度折葉槳或翼形槳葉輪，其動力效率高。根據池型及攪拌工藝要求可采用單層、雙層或多層槳葉，可使攪拌介質同時產生軸向、徑向和環向流動，可在要求的混合時間內達到一定的攪拌強度，滿足混合速度快、均勻、充分等要求，且水力損失小，并可廣泛適應攪拌介質比重、濃度、酸堿度、溫度及粘度的變化，以滿足各種攪拌工況的要求。

根據不同工況要求可采用普通唇形骨架油封或機械密封的密封形式，采用雙端面機械密封時，機械密封動、靜環在封閉的密封油室內由阻燃、耐侯的潤滑油潤滑并冷卻，可有效可靠地對氣體進行密封，即便是在嚴寒或風沙等惡劣環境工況下也能安全可靠地行。

驅動裝置主軸通過聯軸器與攪拌軸聯接，攪拌軸間均采用法蘭聯接形式聯接，攪拌軸由雙列角接觸推力球軸承和滑動軸承支承，具有足夠的強度和剛度，并具有較高的穩定性。滑動軸承由油室內的潤滑脂潤滑，可確保設備長期安全可靠地運行。

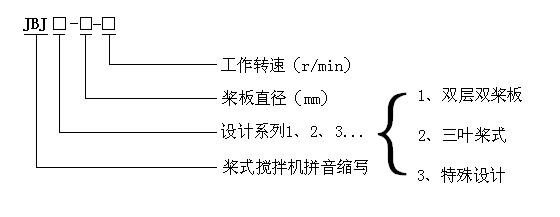

型號表示

特點

1）傳動環節少，機械效率高，結構緊湊，運行平穩；

2）占地面積小，處理量大，能耗低；

3）安裝、運行、維護費用低；

用途

構造及工作過程

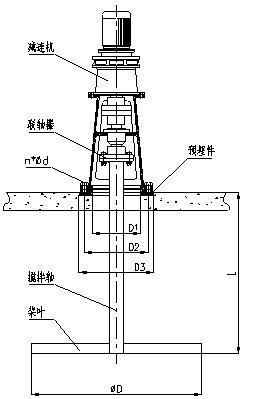

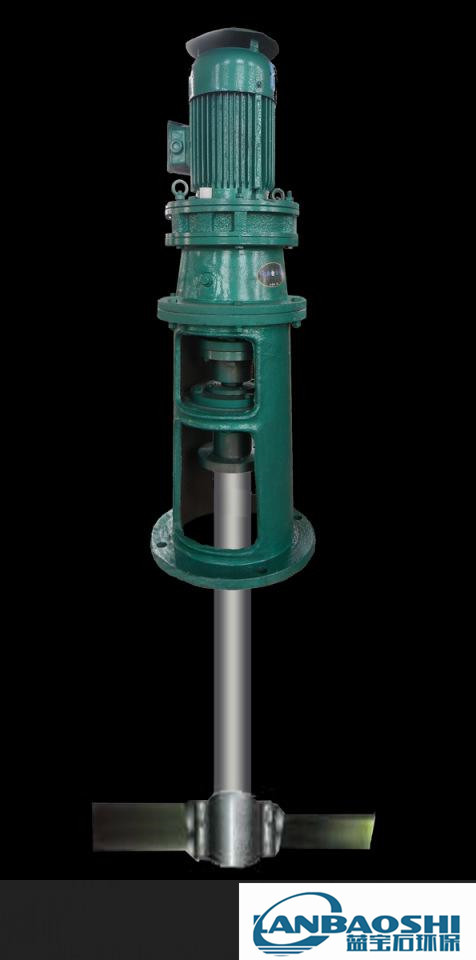

JBJ型槳式攪拌機(如圖所示)主要由減速機、機架、聯軸器、攪拌軸、槳板等組成。

  驅動裝置采用普通電機或防爆電機、擺線針輪減速機，驅動裝置主軸通過聯軸器與攪拌軸聯接，攪拌軸由軸承支承，具有足夠的強度和較高的穩定性。

攪拌機槳葉采用45度折葉槳，可產生軸向、徑向和環向分流，使物料與水快速充分混合，滿足工藝要求。

安裝與調試

1、安裝前準備

1)首先組織安裝人員熟悉設備安裝圖的結構、作用和特點，并了解設備的有關技術 要求；

2)設備開箱應有專人負責，開箱后應按照裝箱單檢查設備零部件是否完整、有無損 壞，必要時應進行檢修、清洗和涂油；

3)按工藝布置檢查攪拌機槳板旋向是否與實際要求相符。

2、攪拌機的安裝

1)安裝前將攪拌軸安裝軸承位置涂黃油（如有軸承）；

2)將減速機支座與連接底板緊固后，水平放置在土建預埋件上相應位置，校正支座 與減速機連接平面是否水平，并加以調整至水平狀態；

3)用聯軸器將攪拌軸與減速機軸相聯接（對于具有水下支座的槳式攪拌機）：①將水 下支座與連接底板緊固后，水平放置在池底的土建預埋件上相應位置，校正支座平面是否水平，中心位置應位于減速機支座中心的垂心，并加以調整至水平狀態；②連接攪拌機軸和水下支座，手工盤動減速機支座內半聯軸器，此時，轉軸應轉動靈活，水下支座應無明顯位移；③先點焊固定水下支座連接底板與基礎預埋板，然后點焊固定減速機支座連接底板與基礎預埋板；④手工盤動減速機支座內半聯軸器，此時，轉軸應轉動靈活。如轉動有卡滯現象，應重新固定，直至調整到最佳狀態；

4)用緊定螺釘將聯軸器與兩軸并緊；

5)安裝槳板（如是多層槳板，其間距可根據工藝定）；

6)整機運行調試，注意旋轉方向。

3、調試方法：

1）調試前，依減速機要求進行注油。

2）檢測驅動電機的絕緣程度，對地絕緣電阻不得低于5MΩ。

3) 按電機連接方法要求連接電機與控制系統。控制系統的接線參見電控原理圖及  使用說明。

 維護和保養要求

1.定期巡視運行情況, 如出現異常, 應立即停止運行,查明原因, 修復后方可  再次運行；

2. 嚴格按照減速機使用要求加注和更換潤滑油和日常維護工作；

3.機架處滾動軸承應定期(1～2年)清洗并更換滑脂；

4. 底座內軸套應每年一次檢查磨損情況，磨損嚴重時應更換；

5.根據大氣污染情況定期檢測防腐油漆層的狀態, 必要時必須重新油漆；

6.應定時對電控箱進行檢查，是否有觸點松開，應去除灰塵；

7 .管理好電控箱，不讓外人打開及破壞；

8.電控系統由專職電工保養和維修。
