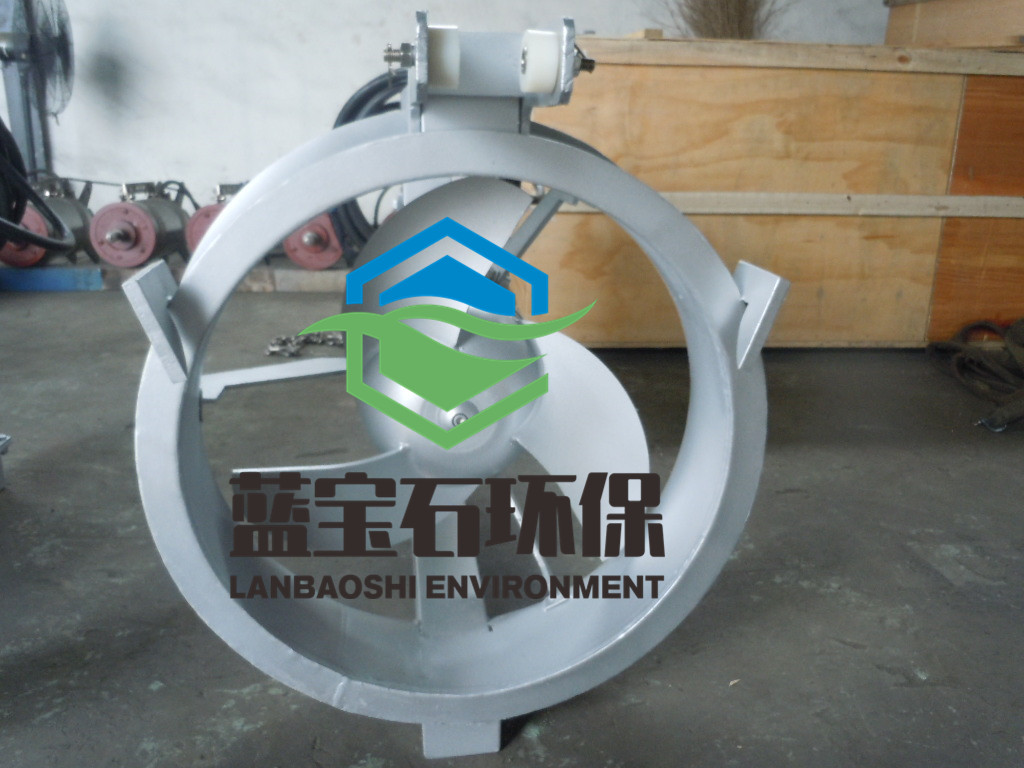

 QHB（QJB-W）型污泥回流泵

藍寶石環保通過不斷引進先進技術，大力推行科技創新。現已形成了混合攪拌和低速推流兩大系列產品。QHB（QJB-W）型潛水回流泵為 QJB 型潛水攪拌機的衍生產品。QHB 型潛水回流泵是在潛水攪拌機生產技術基礎上開發的產品，運用了德國潛水電機生產技術，該泵為二級污水處理廠混合液回流、反硝化脫氮的專用設備。也可用于地面排水、灌溉和廢水處理過程中再循環等需要微揚程、大流量場所。

 適用范圍

1、污水處理廠混合液回流、反硝化脫氮；

2、地面排水時抽凈化水；

3、灌溉、控制水道系統；

4、廢水處理過程中再循環或泥漿抽吸。

 使用條件

回流泵在下列條件下應能正常連續運行：

1、連續運行時，介質溫度不高于 40℃；

2、介質 PH 值為 6-9；

3、最大潛沒深度 10m。

4、回流泵必須完全潛入水中工作，不能在易燃易爆和強腐蝕性的環境中工作。

結構簡介

QHB 型回流泵主要由主機、安裝系統及電控設備組成。

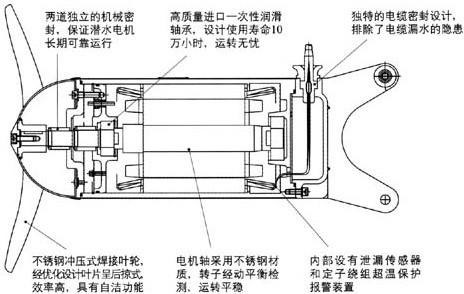

主機主要由葉輪、潛水電機、導流筒體、導向滑輪等組成。葉輪直接裝在電機軸上，潛水電機則固定在導流筒體內。如圖為回流泵潛水電機結構圖。

專門設計的裝置部件和設備備件使污泥回流泵達到最佳性能。

1、電機：50Hz 鼠龍式三相潛水異步電機，F 級絕緣，防護等級 IP68。電機由周圍介質冷卻；

2、軸：采用進口軸承，使用壽命達 100,00 小時。電動機的軸采用不銹鋼材質，轉子做動平衡試驗；

3、密封：靜密封為 O 型密封圈。軸密封為機械密封，將油室與周圍介質隔離；

4、電纜：電纜采用特制水密電纜；

5、接線盒：接線盒是全封閉式，與周圍液體和定子箱是隔離的；

6、油室：油用于潤滑和冷卻機械密封摩擦，并隔離滲透液；

7、葉輪：葉輪采用后掠式，高效、無阻運轉，且具有自清功能；

8、進口椎管：進口椎管的目的是為了形成最好的流動狀態。

性能特點

1、結構緊湊，體積小，重量輕，操作維護簡單、安裝方便快捷、使用壽命長。

2、后掠式葉片具有自潔功能可防雜物纏繞、堵塞。

3、低揚程大流量專門設計，葉輪經 CFD 優化，效率高。

4、獨特的電纜密封設計，排除了電纜漏水的隱患。

5、電機繞組為 F 級絕緣，防護等級為 IP68，選用一次潤滑免維護進口軸承，具有油室泄露檢測盒電機繞組過熱保護功能，使電機的工作更加安全可靠。

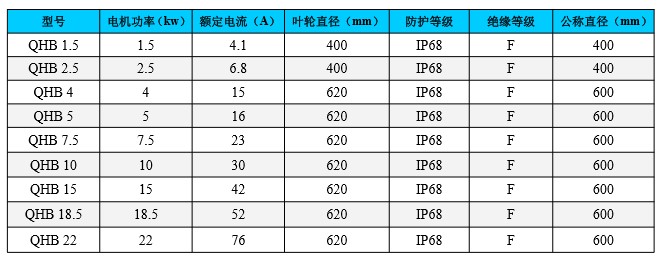

性能參數

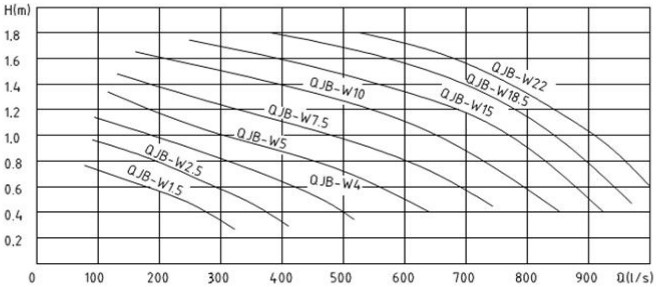

性能曲線：

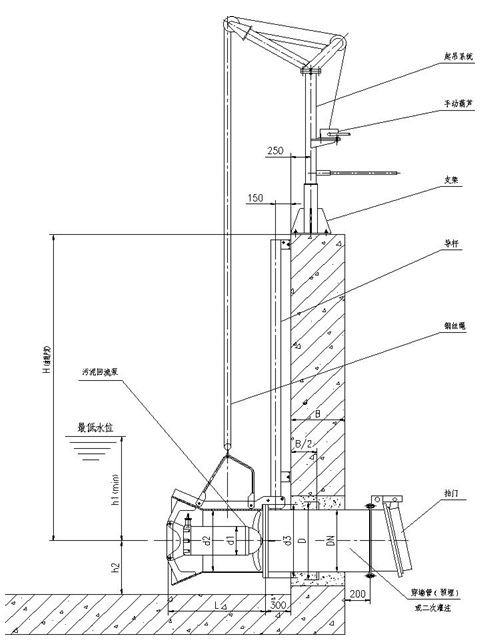

安裝系統

回流泵安裝系統主要由手拉葫蘆、起吊架、吊架座、起吊環鏈、導桿、穿墻管、拍門等組成。專用安裝系統可在無需排出池中污水的情況下，能快速安裝和拆卸回流泵（主機）。穿墻管一般采用二次澆注的方法固定在墻中，吊架座、導桿采用膨脹螺栓固定，無需預留孔。為方便安裝與維護，防止葫蘆銹蝕損壞，回流泵安裝系統起吊用的起吊鏈與手拉葫蘆可快速裝拆。一般每臺潛水攪拌機配一起吊環鏈，而手拉葫蘆為多臺共用。

控制柜用作潛水攪拌機的啟動、停止和運行監視，根據用戶要求不同，可包括控制柜、端子箱、液位控制器等，并設有過載、缺相、短路、漏水等保護功能。詳見控制設備的隨機使用說明書。

注意事項

1、正確安裝使用是該設備能長久、正常運轉的基本保證；

2、潛水回流泵采用自動耦合安裝系統，不用任何機械拆卸便可迅速提升設備進行檢查和維護，安裝方便快捷；

3、本設備除穿墻管需要預埋外，導桿、起吊架均用膨脹螺栓與池體連接，不需要預埋件；
