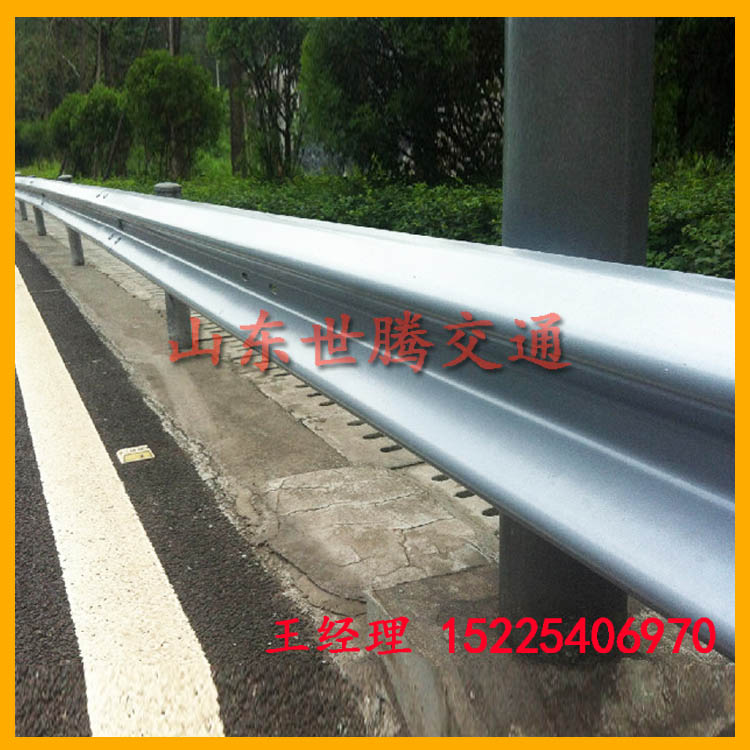

高速公路波形護欄 鍍鋅雙波梁鋼板護欄

【品 名】波形護欄
? ? 【簡 介】波形護欄又被稱為波形板護欄、鍍鋅板護欄、防撞護欄、W鋅鋼護欄、道路護欄。其英文名稱為corrugated beam barrier是目前國內外公路大橋應用最廣泛的安全防護欄。波形護欄屬于冷軋，半鋼性護欄；一般按設置地點和防撞等級來分類。按設置地點可以分為路側護欄和 中央分隔帶護欄；按防撞等級可分為A級和S級；S級護欄屬于加強型，適用于路側特別危險的路段使用；A 級用于專用公路 波形梁護欄是半剛性護欄的主要形式，它是一種以波紋狀鋼護欄板相互拼 接并由主柱支撐的連續結構。
? ? 【規 格】（長*寬*波高*厚度）
? ? 雙波形梁護欄板
? ? 長4320mm，寬度310mm，波高85mm，板厚：3mm、4mm；
? ? 三波形梁護欄板
? ? 長4320毫米，寬度506mm，波高85mm，板厚：4mm；
? ? 【材 質】Q235
? ? 【工程用量】
? ? 1、一噸雙波護欄板可鋪：3MM厚的80米，4MM厚的61米，
? ? 理論重量：3mm厚的為49.16kg,4mm厚的為65.44kg;
? ? 每公里3MM厚的重12.3噸，每公里4MM厚的重16.388噸。
? ? 2、一噸三波護欄板可鋪：4MM厚的39.2米 。理論重量：102kg,配合130*130的方管立柱。
? ? 每公里4MM厚的重25.5噸
? ? 【立 柱】
? ? 圓立柱：規格Φ114、Φ140mm長度根據要求一般為1米、1.2米、1.5米、1.8米、1.85米、1.95米、2米、2.15米壁厚4/4.5MM；理論重量：Φ114的12.15kg/m、Φ140mm的15.04kg/m.
? ? 波形護欄最常用型號：Gr-A-4E。每1000米Gr-A-4E護欄構件用量分別為：波形板250張。立柱250根，立柱間距4米。柱帽250個。防阻塊（或托架）250個，端頭2個。螺栓M16*170，250套。M16*42,250套。M16*35，2000套。
? ? 方立柱：邊長130mm ,壁厚6mm ,長度2540mm。
? ? 【柱 帽】厚度2/3mm,孔距100/150mm,直徑114/140mm。
? ? 【防阻塊】196*178*200mm， 厚度分3/4/4.25/4.5mm。
? ? 【托 架】長300mm,寬70mm，厚度分4mm/4.5mm。
? ? 【螺 栓】M16*170 / M16*150 / M16*50 / M16*42 / M16*35
? ? 【鏈 接】立柱與波形板的鏈接：防阻塊/托架
? ? 立柱與地面鏈接方式：預埋/法輪盤
? ? 一般立柱間距分為2米間距和4米間距；
? ? 【表面處理】熱浸鋅、冷鍍鋅+噴塑、熱浸鋅+噴塑。
? ? 【功能原理】當收到外力作用時，通過護欄板和立柱變形，吸收撞擊力，保護行人和車輛。
? ? 【應 用】目前廣泛應于于國內高速公路、一級、二級公路、省道、縣道以及景區、鄉村公路等。
? ? 【作 用】安全防護、美化環境。
