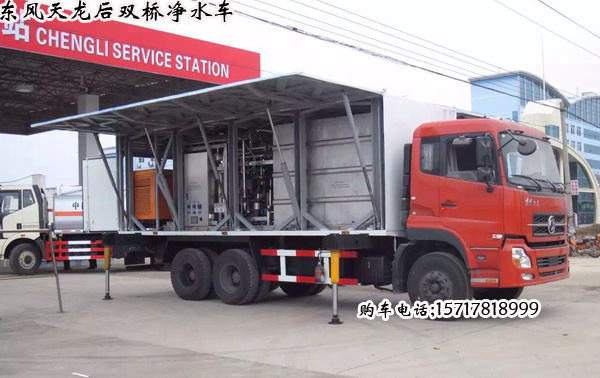

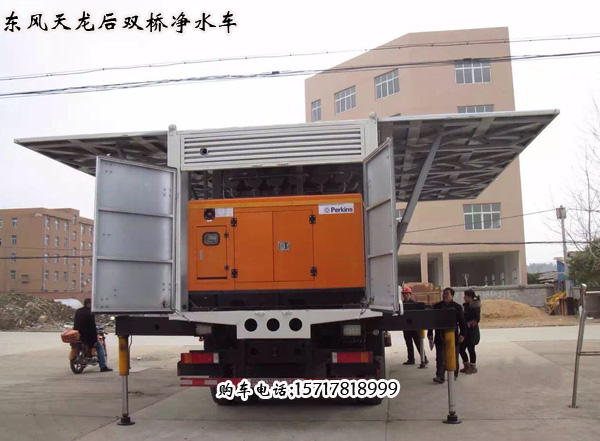

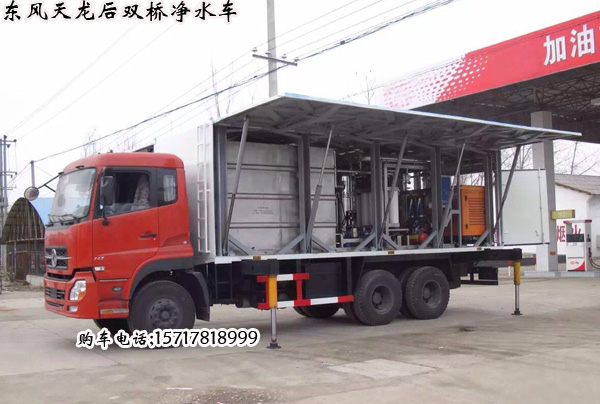

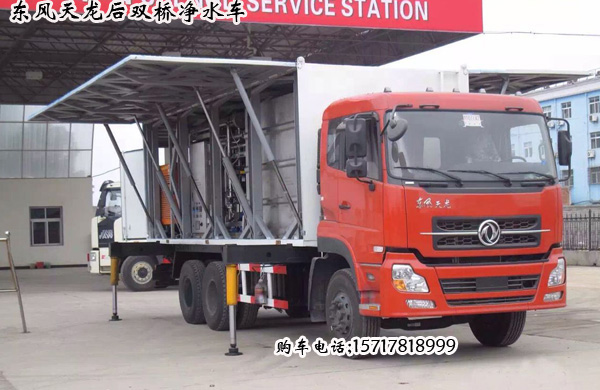

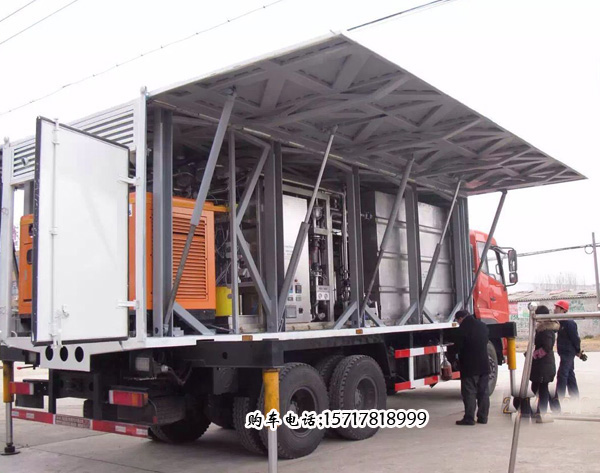

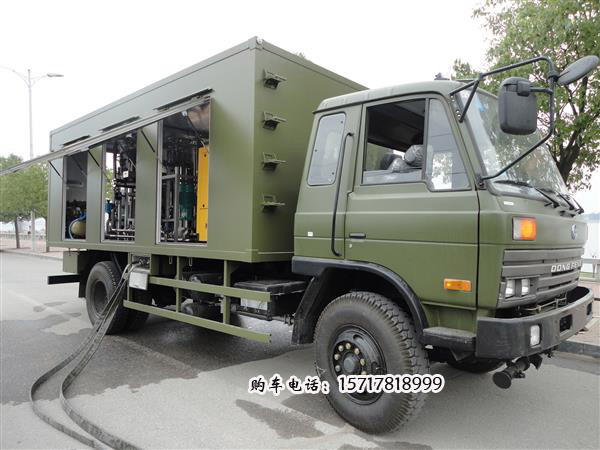

凈水車,移動凈水車,凈水車廠家采用東風天龍后雙橋底盤,康明斯270馬力國四發動機,也叫車載式(移動)水處理設備,是一種移動方便,靈活,獨立的凈水系統。能夠對江、河、湖、塘等地面水、地下水和海水、苦咸水進行處理,達到生活用水標準。移動凈水車被廣泛應用于地震、洪水等自然災害及戰時臨時供水。是一種移動方便,靈活,獨立的凈水系統。能夠對江、河、湖、塘等地面水、地下水和海水、苦咸水進行處理,達到生活用水標準,采用RO反滲透和UF過濾凈化技術,是一種獨立的凈水系統。UF超濾系統生活飲用水出水量為200-500噸/天,RO反滲透系統出水量為100-200噸/天。能夠對江、河等地面水和地下水、苦咸水等進行處理,達到直飲標準。凈水車能夠適應原水水南復雜的環境;產水穩定,水質優良;自備發電機和動力泵;設備安裝在車內移動方便,適用于沙漠及邊緣地區石油、挖礦等野外作業區;部隊戰地演習、戰地醫院、海水淡化、抗洪救災等;艦艇鍋爐補給水、守望島、邊防部隊;作為突發情況的應急供水。其中RO反滲透技術凈化的水適用于飲用飲用,UF過濾凈化水適宜洗浴。
盤濾
盤式過濾器是一種新型高效的過濾器,具有濾速快、反洗省時省水、占地面積小、維護簡單以及使用壽命長等優點,可以替代絕大多數的傳統過濾器,廣泛應用于超濾反滲透等的前置過濾地下水、去除濁度等多種場合。盤式過濾器由控制器、過濾單元、過濾器殼、隔膜閥、電磁閥、流量計、壓差信號表等構成。過濾單元可以進行并聯組合,以適應不同的流量要求。
超濾

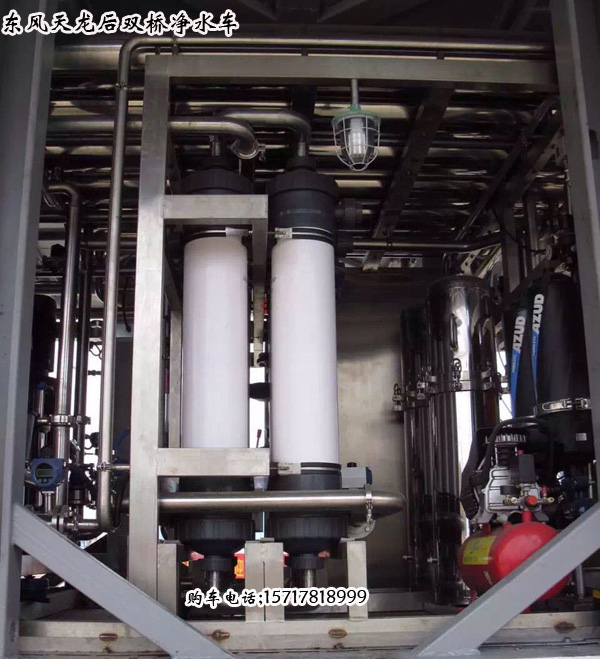

超濾(UF)是介于微濾和納濾之間的一種膜,膜的孔徑大約0.001~0.1μm,其基本原理是一種篩孔分離過程,在壓差的推動下,原料液中的溶劑和小的溶質粒子從高壓的料液側透過膜到低壓側,所得到的液體一般稱為濾出液或透過液,而大的粒子組分被膜截留,使它在濾剩液中濃度增大,達到溶液的凈化、分離與濃縮的目的??捎行コ械奈⒘?、病菌、病毒、熱源、膠體及高分子有機物質。
反滲透
反滲透技術是當今最先進和最節能有效的膜分離技術。其原理是在高于溶液滲透壓的作用下,依據其他物質不能透過半透膜而將這些物質和水分離開來。由于反滲透膜的膜孔徑非常小(僅為10A左右),因此能夠有效地去除水中的溶解鹽類、膠體、微生物、有機物等(去除率高達97-98%)。系統具有水質好、耗能低、無污染、工藝簡單、操作簡便等優點
臭氧發生器
臭氧產生氧化能力很強的單原子氧(O),其氧化還原電位2.07V,這樣強氧化作用能使生物細胞中的多種成分產生反應,從而產生不可逆轉的變化而死亡。臭氧在消毒、滅菌過程中僅產生無毒的氧化物,多余的臭氧最終還原成氧氣,在被消毒物品上不存在殘留物,沒有任何遺留污染問題,可直接用于食品的消毒滅菌。這一點是其他任何化學消毒方法無可比擬的。
CLW5251XJSD4型凈水車
【主要技術參數】 |
|||
產品商標 |
程力威牌 |
公告批次 |
275 |
產品名稱 |
凈水車 |
產品型號 |
CLW5251XJSD4型凈水車 |
總質量(Kg) |
25000 |
罐體容積(m3) |
|
額定載質量(Kg) |
1745,1810 |
外形尺寸(mm) |
9550×2550×3720 |
整備質量(Kg) |
23060 |
貨廂尺寸(mm) |
×× |
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
駕駛室準乘人數(人) |
3,2 |
載質量利用系數 |
|
接近角/離去角(°) |
20/13 |
前懸/后懸(mm) |
1460/2440 |
軸數 |
3 |
軸距(mm) |
4350+1300,4350+1350 |
軸荷(Kg) |
7000/18000(并裝雙軸) |
最高車速(Km/h) |
90 |
其它 |
備注:頂部封閉不可開啟。車身可噴涂或粘貼宣傳文字,標識。專用裝置名稱:車載式專用純水系統和發電機組, 專用純水系統具有野外將河水凈化為純水的功能,可以將河水的電導率降低,提高電阻率;根據野外水源水質屬于高濁度高微生物含鈣河水,該設備可以對原水軟化,除鹽凈化,殺菌滅藻;本設備接觸液體部分材質具有耐壓防腐,發電機組可供所需電力。防護材料:Q235A碳鋼,連接方式:左右側面以及后下部防護采用焊接連接,后部防護斷面尺寸(mm):100×45,后部防護離地高度(mm):545,該車選用軸距(mm):4350+1300。安裝帶ABS的底盤,ABS系統控制器型號及生產廠:3631010-C2000/東風電子科技股份有限公司制動系統公司。 |
||
【底盤技術參數】 |
|||
底盤型號 |
DFL1250A11 |
底盤名稱 |
載貨汽車底盤 |
商標名稱 |
東風牌 |
生產企業 |
東風商用車有限公司 |
外形尺寸(mm) |
9240,9380×2500×3030,3100,3600,3690 |
輪胎數 |
10 |
接近角/離去角(°) |
20/14 |
輪胎規格 |
10.00-20 18PR,10.00R20 18PR,11.00-20 18PR,11.00R20 16PR,295/80R22.5 16PR |
鋼板彈簧片數 |
8/9,8/10,9/10 |
前輪距(mm) |
1986,2040 |
燃料種類 |
柴油 |
后輪距(mm) |
1860/1860 |
排放標準 |
GB3847-2005,GB17691-2005國Ⅳ |
||
發動機型號 |
發動機生產企業 |
排量(ml) |
功率(Kw) |
ISDe270 40 ISDe245 40 ISC8.3-245E40A ISC8.3-270E40A ISC8.3-292E40A |
東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 |
6700 6700 8300 8300 8300 |
198 180 180 198 215 |
凈水車,移動凈水車,凈水車廠家可保證水凈化車設備迅速到達災區現場,通過對災區附近的污濁水源進行快速凈化,為災民提供源源不斷的飲用水,并根據災區需求,配置了發電、照明,加熱、飲用水分裝外運,是一個小型的抗災救護、指揮協調中心。
目前,該水凈化車按每小時制水量分為1噸級、2噸級、4噸級、5噸級四種規格。以5噸級的水凈化車為例(相當于每小時可生產1萬瓶礦泉水),按照每人每日2升飲用水計算,單車每天全負荷工作可滿足5萬人以上飲水需要,車輛還可提供熱水、袋裝飲用水等。
水處理系統流程:野外水源→原水泵→袋式三聯過濾器→超濾→超濾產水箱→中間水泵→保安過濾器→一級高壓泵→一級RO裝置→一級純水箱→二級高壓泵→二級RO裝置→二級純水箱→紫外殺菌裝置→精密過濾器→飲水點

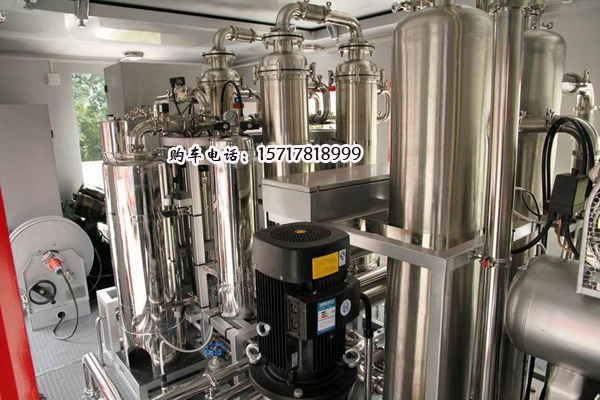

凈水車,移動凈水車,凈水車廠家采用全膜法去離子系統(全膜法除鹽系統)。本系統以雙級RO反滲透裝置為脫鹽工藝,MF微濾裝置、UF超濾裝置為預處理,保證反滲透系統的正常運行。UV紫外線殺菌裝置和終端MF微濾裝置為產品水的殺菌和熱原最終處理工藝,確保經過處理后的水質達到《國家生活飲用水衛生GB56749-2006》指標。本系統采用人機界面和PLC自動控制,MF裝置、UF裝置、RO裝置以及各種工藝泵均同PLC自動操作。
高效低耗: 連續作業不停機、自清洗;正常情況下制水耗材的成本僅為:10元/每噸水。且可根據不同水質調整生產工藝,達到提高制水量的目的。該車可選用1-5噸級的水凈化設備,每小時最大可生產相當于2萬瓶礦泉水的純凈水,每天可滿足5萬人以上的基本飲水需要。
操作簡捷:采用漂浮式取水器,方便在地開復雜的水源位置取水,不需操作人員下水作業;且車體輕特別加固并設置吊鉤,系統采用人機界面和PLC自動控制,通過觸摸屏即可控制各單元設備的啟停或切換操作。另外在道路不暢時,可用直升機吊放移動車輛。
野戰多功能凈水車應用范圍:
沙漠及邊緣地區石油、探礦等野外作業區; 部隊戰地演習、戰地醫院、抗洪救災等; 艦艇鍋爐補給水、守島、邊防部隊; 作為突發情況的應急供水。野營多功能凈水車的組成部分:取水裝置:由潛水泵、漂浮裝置、輸水軟管等組成,提取原水進入凈水車;循環分離裝置:由兩級循環旋流分離器、循環泵等組成,對原水進行預處理;凈化裝置:由微濾膜、活性炭過濾器、紫外線消毒器等組成,利用膜分離技術制取飲用水;超凈化裝置:由超濾膜、加壓泵、紫外線消毒器等組成,利用超濾膜技術制取純凈水;淡化裝置:由海水膜、高壓泵等組成,將海水、苦咸水淡化成飲用水;發電與自控裝置:為整車供電,完成制水過程控制及安全保護。其中波紋管反應器、三維斜螺旋沉淀器、纖維過濾器、循環旋流分離器,大幅度提高了水處理設備的工作效率。野營多功能凈水車在國內同類裝備中處于領先地位,綜合性能達到了發達國家外軍同類裝備的技術水平。野營多功能凈水車在我軍后勤供水保障中,發揮著骨干作用,提高了部隊生存能力和戰斗力的同時,在搶險救災中實施應急供水保障方面,也有著優越廣泛的應用,發揮了顯著的軍事、經濟及社會、公益效益。

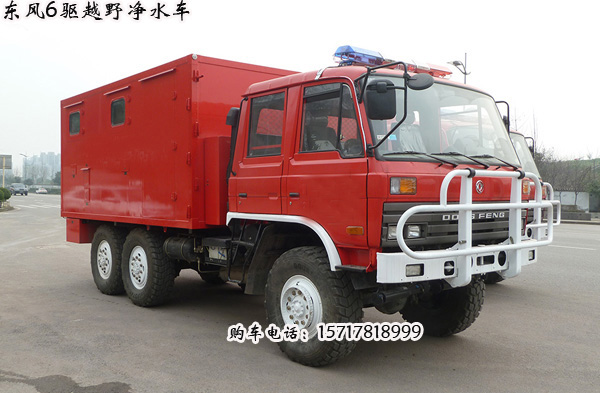

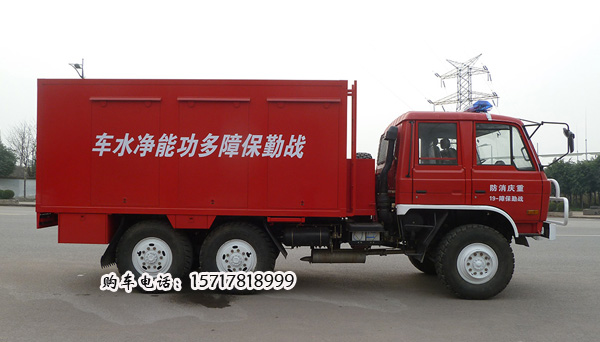

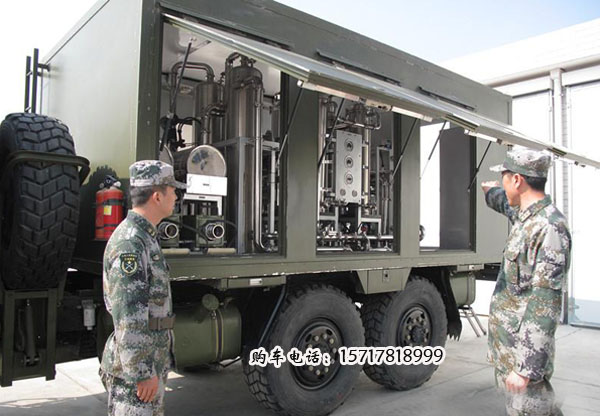

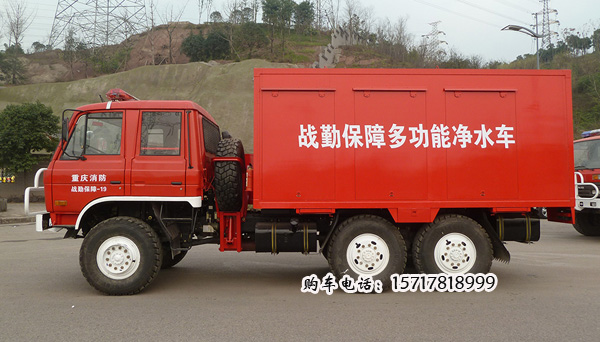

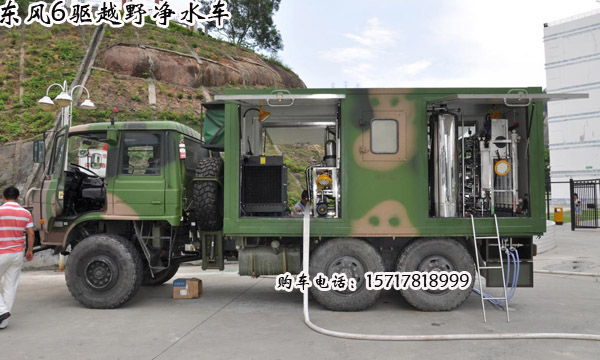

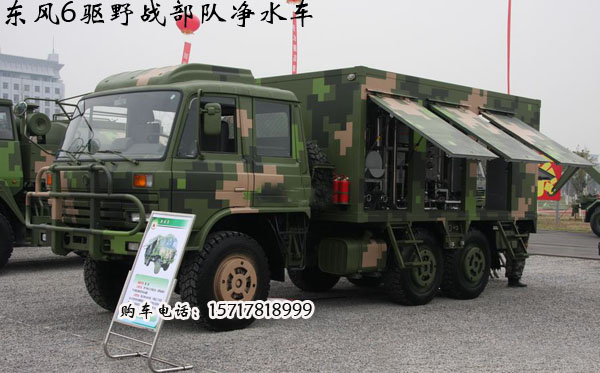

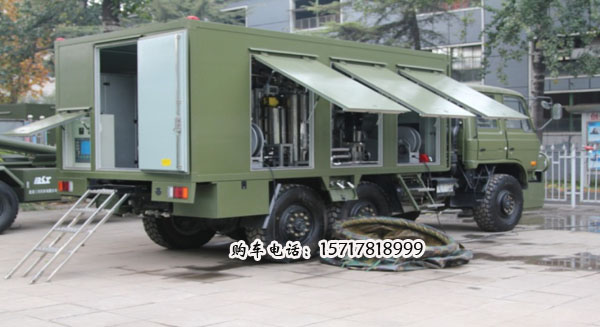

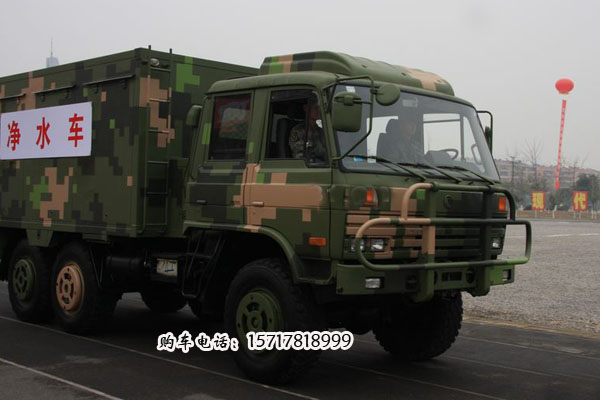

未來戰爭需要生命之水,戰時營房保障從水開始。野戰機動凈水車是我們研制的一種大型野營凈水裝備,用于部隊戰時實施后勤供水保障。該 車集凈化、礦化、磁化、消毒、除色去味等功能于一體,江、河、湖、塘等地面水和海水、苦咸水經過處理,均可達到戰時飲水衛生標準。日處理飲用淡水 80m3,淡化海水20m3。
一、主要性能特點
1、水質達到飲用標準。該凈水車由預處理、超濾、反滲透、海水淡化、紫外線等凈水消毒設備組成,經過凈化的水,不僅可以作為生活用水,而且還能直接生飲。經沈陽軍區衛生監督監測中心分析檢驗,凈化后的水質完全符合國標飲水衛生標準。
2、凈水工藝流程獨特。我們研制的凈水車,技術先進,工藝獨特,如SS濾料、電絮凝、旋流分離、磁化器、消毒杯等,都是我們獨有的專利技術,具有與眾不同的特點。
3、設備運行安全可靠。凈水設備與材科均選用國內外優質產品,運行操作基本實現了自動控制,設備故障少,效率高,操作簡單,維修方便,運行安全可靠。
4、適合寒區部隊使用。凈水車采用密閉方艙,車體加強保溫,操作、檢修、化驗均在車上;同時安裝了軍用空調,冬天供暖,夏天制冷,適合寒區部隊使用。
5、車輛適合野戰需要。為適應野戰需要,我們選用經過總部定型的汽車底盤;方艙也完全按照軍用標準設計加工。因此,車輛性能完全符合野戰要求,適合戰時伴隨保障。
二、裝備主要功能
1、處理水量:地面淡水 4m3/h,海水淡化1m3/h,可滿足師、旅、團、聯勤分部等部隊戰時生活與飲用需要。

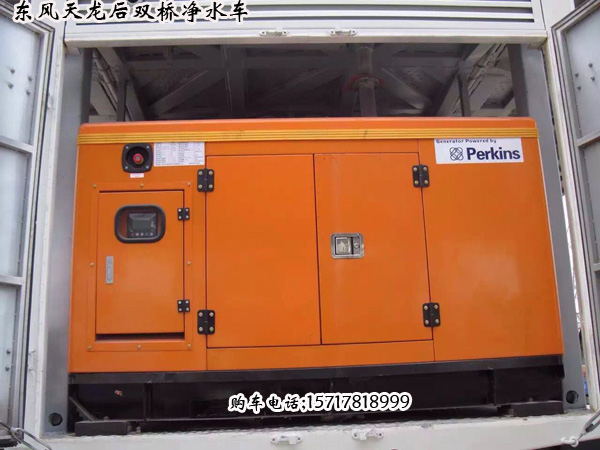

2、用電保障:除使用常電外,還配備20Kw車載式柴油發電機1臺,在保障凈水、空調、照明等用電的同時,還可為部隊戰備及生活供電。
3、備用電源:車上安裝1臺蓄電備用電源,蓄電容量DC24V、600A/h,逆變功率1.8Kw,即可保障供水應急使用,又能為首長、指揮機關提供無噪音的辦公、生活用電。
4、空調設備:安裝軍用空調2臺,冬季供熱,夏天制冷,寒區部隊也能使用。
三、裝備適用范圍
野戰機動凈水車適合于團以上部隊作戰、戰備演習、搶險救災、國防施工等野戰條件下的供水保障;同時用于地方修路、采礦、采金等野外作業時的飲用水供給也很適用。
四、地面水源選擇
該凈水車是根據地面淡水水源設計的,江、河、湖、塘等地面水源都能使用,如有條件,選用地下水作為水源更好。確定水源時應注意以下幾點:
1、選定水源。就近選擇水質較好、水位較深的水源。宜選用符合國家生活飲用水水源水質標準的水源,水深>1m。
2、便于展開。水源附近平坦,便于停車;能夠接近水面,便于安裝潛水泵。
3、取水方便。停車位置距取水點高差一般不大于20m,距離不大于30m。
五、使用管理要求
1、每臺車配一名司機、2名操作人員,嚴格按照操作程序使用設備,嚴禁非操作人員動用。
2、設備運行時,操作人員要堅守崗位,發現問題及時處理。當排除故障有困難時,及時上報妥善解決。
3、定期對SS濾料過濾器、多介質過濾器進行反沖洗,一般累計運行30小時應反洗一次。
4、凈水車拉動移防時,必須把水箱、過濾器中的水放空,每次放空前,都要對過濾器進行徹底反洗。
5、超濾膜和保安精密過濾器必須嚴格按照使用說明書要求投藥濕法保養。
6、定期檢查電氣設備,保證用電安全。
0.25-50噸車載式應急移動車純凈水設備
高效凈水器是將反應、沉淀、過濾三個主要凈水工藝組合成一體的小型凈水設備,該凈水器具有凈化時間短、效率高、出水效果好、投資省、上馬快等優點。進水懸浮物含量一般不超過1000mg/L,凈化后出水懸浮物含量可達3mg/L以下,最大不超過3mg/L。消毒后達到國家飲用水衛生標準。
盤濾
盤式過濾器(疊片式過濾器)
盤式過濾器是一種新型高效的過濾器,具有濾速快、反洗省時省水、占地面積小、維護簡單以及使用壽命長等優點,可以替代絕大多數的傳統過濾器,廣泛應用于超濾反滲透等的前置過濾地下水、去除濁度等多種場合。盤式過濾器由控制器、過濾單元、過濾器殼、隔膜閥、電磁閥、流量計、壓差信號表等構成。過濾單元可以進行并聯組合,以適應不同的流量要求。
超濾
超濾(UF)是介于微濾和納濾之間的一種膜,膜的孔徑大約0.001~0.1μm,其基本原理是一種篩孔分離過程,在壓差的推動下,原料液中的溶劑和小的溶質粒子從高壓的料液側透過膜到低壓側,所得到的液體一般稱為濾出液或透過液,而大的粒子組分被膜截留,使它在濾剩液中濃度增大,達到溶液的凈化、分離與濃縮的目的??捎行コ械奈⒘!⒉【?、病毒、熱源、膠體及高分子有機物質。
反滲透
反滲透技術是當今最先進和最節能有效的膜分離技術。其原理是在高于溶液滲透壓的作用下,依據其他物質不能透過半透膜而將這些物質和水分離開來。由于反滲透膜的膜孔徑非常小(僅為10A左右),因此能夠有效地去除水中的溶解鹽類、膠體、微生物、有機物等(去除率高達97-98%)。系統具有水質好、耗能低、無污染、工藝簡單、操作簡便等優點。
臭氧發生器
臭氧產生氧化能力很強的單原子氧(O),其氧化還原電位2.07V,這樣強氧化作用能使生物細胞中的多種成分產生反應,從而產生不可逆轉的變化而死亡。臭氧在消毒、滅菌過程中僅產生無毒的氧化物,多余的臭氧最終還原成氧氣,在被消毒物品上不存在殘留物,沒有任何遺留污染問題,可直接用于食品的消毒滅菌。這一點是其他任何化學消毒方法無可比擬的。
設計說明:
車載式移動給水車使用的環境條件比較惡劣地區,要么是災區,要么就是干旱地區,所使用水源一般都為自然水體,如河水,井水,池塘水等??紤]到水源的變化多樣性和設備運行的可靠性,現在采用全膜法工藝設計。預處理上使用了專業設計的高效凈水器,舍棄了傳統工藝上的過濾器等罐體,也就避免了設備使用間隔長的濾料和過濾單元的保養問題,同時也減少了大量耗材。
在設計工藝上采用了不同水質不同處理模式,可以靈活的組合使用,更安全更便捷。并備有靜音柴油發電機組,可在無外接電源的環境中自給電力供應,時刻保障供水設備的穩定運行。
由于使用環境惡劣,甚至交通路況也不理想,整體設備布局采用中心配重,對稱安置,保證車輛行駛中的穩定性;采用2側開門,既方便設備維護和使用,同時方便迅速展開。
在控制系統上,使用了中央遠傳控制系統和設備就地儀表控制柜,雙向控制,更便捷更舒適更人性化的適時監控操作。
