成都鋁合金門窗組角機生產廠家
門窗組角機設備 鋁合金門窗組角設備 組角機生產廠家
我公司供應的平開窗組角機設備質量好、價格低、我們在成都當地已有一批合作的客戶，歡迎實地參觀考察，洽談合作，我公司鄭重承諾，所售機器整機質保兩年，終身免費維修。廠家直銷、質量保證、售后無憂，老廠家、大品牌，資質齊全，技術成熟，是您值得信賴的合作伙伴！
原理及結構
主要組成

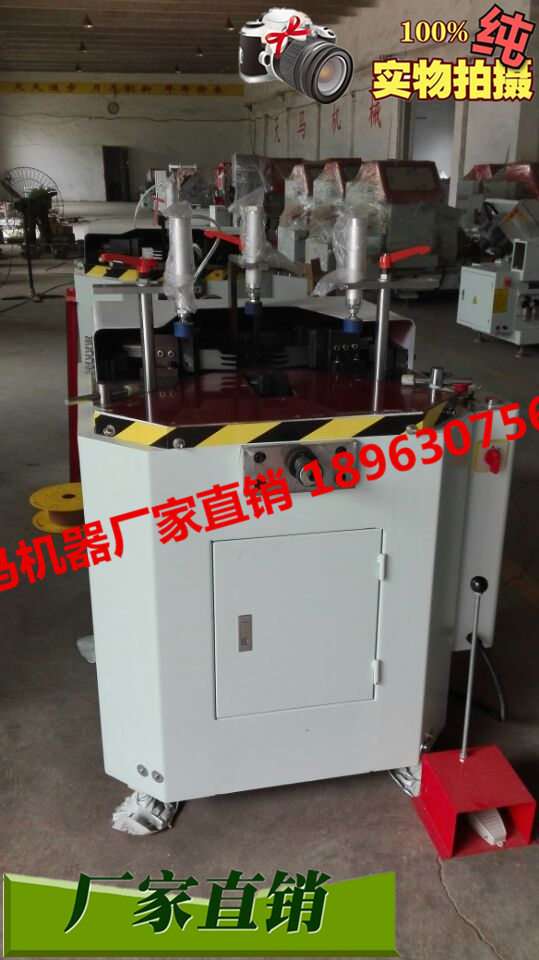

本機由機體、工作臺、定位油缸、輔助定位器、沖鉚器、組角油缸、組角滑板、電控盤、腳踏開關等主要部分組成。氣動系統由電磁閥、壓力表、汕霧氣、水分離器等組成。液動系統由液壓泵、電磁閥、高壓膠管、液壓繼電器等組成。
工作原理
由組角油缸推動組角滑板，組角滑板向前運動，同時推動左右沖鉚軸，由沖鉚軸上的組角刀實現對鋁門窗90度角連接。
結構特點
本機是在吸收國外同類產品優點的基礎上開發的新機型。本機采用氣、電、液聯和操作控制，由于采用了機械聯動新結構，消除了油壓波動對組角質量的影響，使組角完全同步，組角深度更加一致，組角的90度角度更加精確。另外，前后定位采用了上下可調，前后距離可調的定位裝置適用于加工不同斷面形狀和尺寸的型材。
主要技術參數：
電源 380V 50HZ
電機 2.2kw
電機轉速 2800r/min
額定油泵壓力 16MPa
氣源工作壓力 0.5~~0.8MPa
耗氣量 2L/min
油箱容量 20L
總組角壓力 90KN
組角缸運動行程 98mm
主定位塊調整范圍 70mm
加工型材高度（最大）150mm
外形尺寸 1000*1200*1200mm
對客戶的五項承諾：
1、設備保修一年，主要進口部件二年，終生維修。（保修期外，只收成本費用）
2、免費調試設備和培訓操作人員。
3、免費為您上網建立檔案，提供國內外塑窗及中空玻璃市場 的動向，發展趨勢及技術咨詢。
4、為您合理的設計廠房平面圖、布置圖、人員比利率。
5、免費提供原材料生產廠家，設備閑置時保養維護。
Explanation
Used for combining the 90 corner of high quality aluminum window and door.
Adopt new mechanical linkage device, realized complete synchronous corner combining.
Adjustable locating device suitable for various sections and sizes processing.
Left and right punching heads adopt hard synchronous feeding device, thus avoided useless deformation and made the connection more firmly.
Easy machine setting due to the synchronous feeding device.
Power supply 380V 50HZ
Input power 1.5KW
Working air pressure 0.5～0.8Mpa
Working oil pressure 15MPa
Oil Tank Capacity 25L
Pressure 48KN
Profile Height 120mm
