1、概述

  利用滾壓成型制作拱形支架克服了利用模壓原理制作的一系列缺點，具有以下優點：

（1）制作效率高；

（2）制作精度高，曲率半徑可任意方便的調整；

（3）工人勞動強度大大降低，操作安全。

適用于工字鋼、槽鋼、H鋼三種型鋼經調質之后的梁和腿的制作成型，成型后的型鋼支架，技術指標符合《煤礦型鋼可伸縮性支架制造技術》MTl95—89標準中的所有要求，實現了型鋼支架梁腿滾壓成型巾定長下料，一次入料、自動成型。

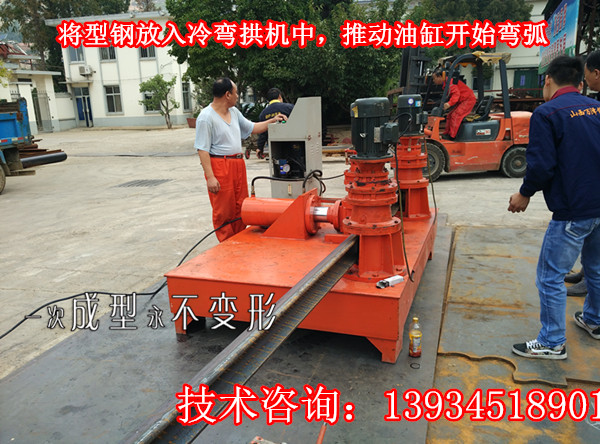

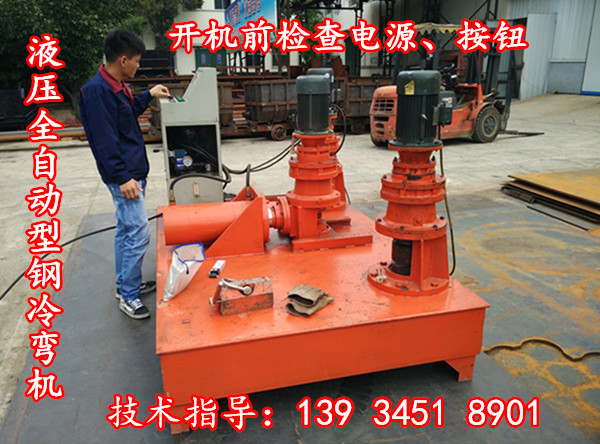

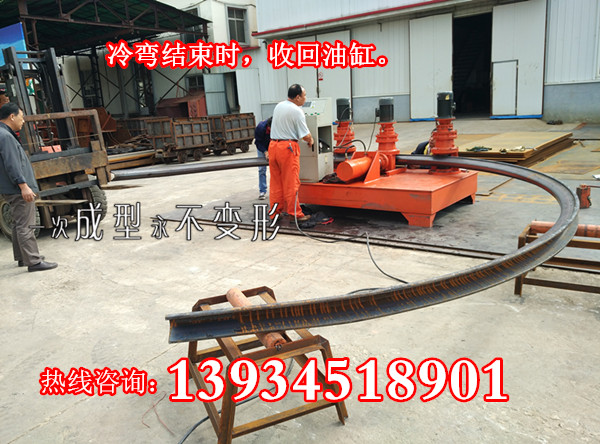

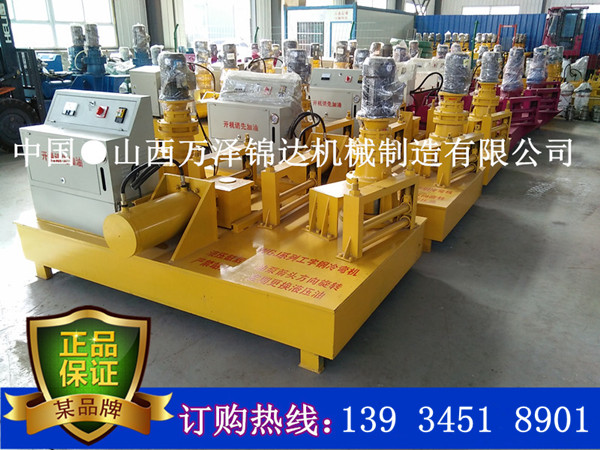

2、產品展示

3、主要技術參數

主要技術參數：

型號：WGJ-250液壓冷彎機

型鋼規格：12-30號的工字鋼

最小彎曲半徑 ：≥2m

液壓系統壓力：16.5Mpa (最大25Mpa)

電壓：380v

總功率：10kw

油缸推拉速度3.5-5.5mm/s

主動輪轉速7-10r/min

整機重量：2380kg

外形尺寸：2500mm*1500mm*1200mm

4、結構與性能特點

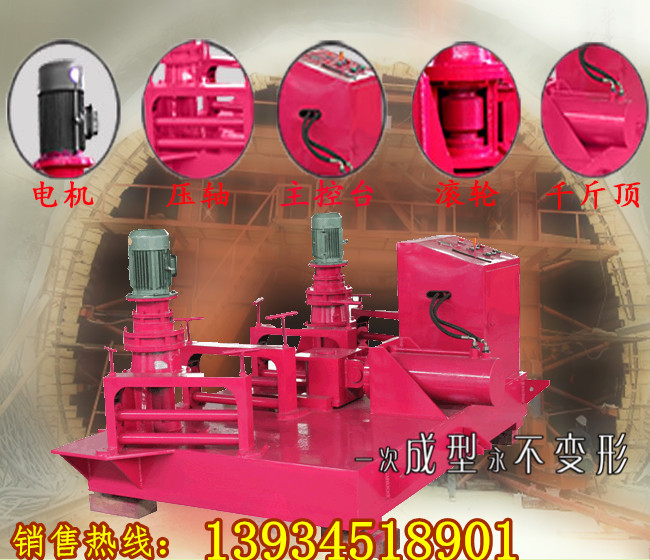

（1）結構：由主電機、減速器、滾輪、油泵電機、齒輪油泵、溢流閥、電液換向閥、工作油缸、頂輪及油箱等部件組成。

（2）性能特點:

A、鋼拱架專用設備，亦可彎曲大曲率工字鋼、U型鋼、槽鋼立彎和橫彎。

B、雙電機驅動，液壓缸推進。

C、按下液壓缸“前進”按鈕，液壓缸到達指定位置后一次彎曲成形，操作方便。

D、結構合理，工作可靠，適合大型型鋼，大彎曲半徑彎制。

5、工作原理

（1）把工字鋼定放在型彎拱機上，與減速機帶動的滾輪接觸，將壓緊手柄進行加緊，有電機直接驅動齒輪油泵，油泵輸出壓力油經溢流閥（可調整需要壓力）進入聚成塊到電液閥；

由電液閥和（點進、點退）開關控制油缸工作，工作缸頂出與工字鋼接觸時（頂輪、2個滾輪都必須與工字鋼接觸）開始計算，每次頂進10mm——15mm，開主電機正轉或反轉，有主電機帶動工字鋼工作，反復操作，達到所需為止。

(2)彎曲系統：主動滾輪，被動滾輪采用特殊材料，經整體熱處理，減少游輪磨損，對工件無劃傷，使用壽命更長。

(3）液壓系統：采用先進液壓元件，其獨特的液壓系統設計，增加了頂出反彈裝置，使得頂出能有力，延長使用壽命，無需經常維修。
