江蘇如克 QJB-W污泥回流泵

為了更好地使用如克生產的 QJB-W型污泥回流泵，在安裝使用前，請認真閱讀以下說明。

一、用途

QJB-W型污泥回流泵用于：

※ 地面排水時抽凈化水；

※ 灌溉和控制水道系統；

※ 廢水處理過程中再循環或泥漿抽吸回路中。

QJB型污泥回流泵的使用條件：

※ 連續運行時，介質溫度不高于40℃；

※ 介質PH值為6-9。

※  最大潛沒深度10m。

二、型號表示示例

Q J B –W   5

電機額定功率kW

污泥回流泵代號

三、結構

專門設計的裝置部件和設備備件使污泥回流泵達到最佳性能。

1．電纜

電纜采用特制水密電纜。

2．接線盒

接線盒是全封閉的，與周圍液體和定子箱是隔離的。

3．電動機

50HZ鼠籠式3相潛水異步電動機，F級絕緣，防護等級IP68。電機由周圍介質冷卻。

4．軸

電動機的軸采用不銹鋼材料制作，轉子作動平衡試驗。

5．密封

靜密封為O型密封圈。軸密封為機械密封，將油室與周圍介質隔離。

6．軸承

設計使用壽命可達100，000小時以上。

7．油室

油用于潤滑和冷卻機械密封摩擦副，并隔離滲透液。

8．葉輪

葉輪有三枚葉片，葉片寬而薄，表面光滑呈后掠式。因此達到高效、無阻運轉，且具有

自清功能。

9．錐管

的目的是為了形成最好的流動狀態。

10．排出接頭

排出接頭用于將進口錐管固定在出水管上。

11．引導裝置

引導裝置由兩根管子（導管）和上方導管夾具所組成。

四、特點

   1．按低揚程，大流量專門設計，效率高；

  2．抗堵塞，纏繞，使用可靠；

  3．采用最新的密封材料，可以安全連續運行10000小時以上；

  4．結構緊湊，安裝維修方便；

  5．主機采用沖壓成形結構，體積小，精度高，耐腐蝕無噪音；

  6．內設漏電漏水急電機過載保護（報警)裝置，確保產品安全與可靠；

    正確安裝使用是該泵長久、正常運轉的基本保證，特別提醒用戶不可大意。

    污泥回流泵采用自動耦合安裝系統，不用任何機械拆卸便可迅速提升泵進行檢查，方

便快捷。

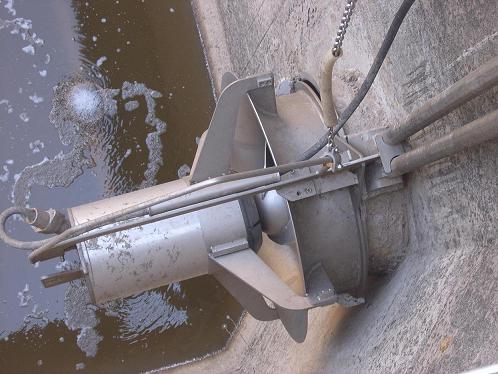

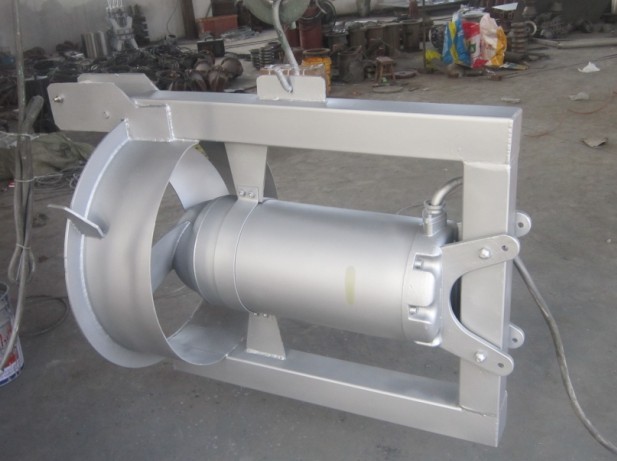

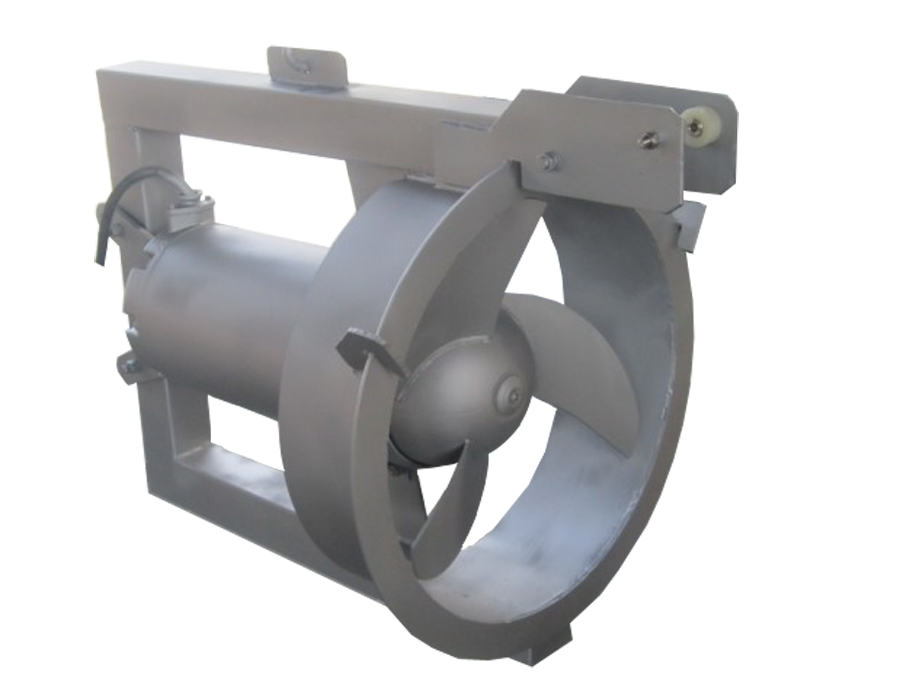

安裝示意圖（以實物為準）
