一、主要用途和適用范圍
WQ系列潛水排污泵是我公司在消化吸收國內外先進技術的基礎上，研制的新型泵類產品，其結構緊湊，使用維護方便，大通道的水力部件設計能有效地保證直徑為Ø7~Ø50mm大小的固體顆粒及棉紗、雜草等纖維順利通過，使水泵具有優越的過流性能，運行區域廣，工作可靠性高及有利于自動化等優點。它廣泛應用于市政工程，城市工業、商業、醫院、賓館、住宅區的污水排放和礦山建設以及其它含固體顆粒的清水介質中，也適用于采油、農田灌溉等。
使用條件：
最高介質溫度：不超過60℃
被輸送介質PH值：5~9
可通過最大固體顆粒直徑：Ø7~Ø50mm
雜質含量(重量比)：不超過 25%
最大潛水深度：10m
每二次啟動間隔時間不小于10分鐘
二、系統說明
WQ系列產品由潛水排污泵、控制設備、安裝系統三大部分組成。
1、潛水排污泵：由電機和泵頭組成，泵頭與電機同軸，采用串聯式機械密封。其中電機防護等級IP68，F級絕緣；泵頭包括渦殼、葉輪、底蓋等部件。根據需要在潛水排污泵內設置有油室泄漏報警功能。
2、控制設備：用作潛水排污泵的啟動、停止和運行監視，根據用戶要求不同可包括控制柜、端子箱、液位控制器等，并設有過載、缺相、短路、電機繞組超溫漏水等保護功能。詳見控制設備的隨機使用說明書。
3、安裝系統：根據工況的不同，安裝方式有固定濕式安裝、固定干式安裝、移動式安裝。
三、主要結構

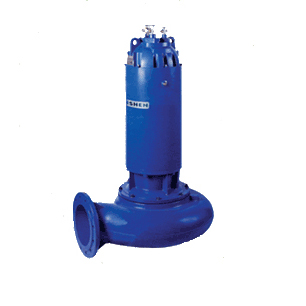

如圖1所示，WQ系列潛水排污泵在總體結構和水力模型設計上大膽創新，引進和吸收國內外先進技術：獨特的電纜密封設計—水密電纜，排除了電纜進水的隱患；轉子和葉輪進行動平衡檢測，確保運行平穩；大通道的水力部件設計，保證一定大小的顆粒無堵塞通過，具有抗堵塞、抗纏繞功能；高精度的機械密封在最小機械損耗的同時保證最佳密封效果；油室泄漏報警功能的設置，提高了潛水排污泵運行的可靠性。
3.1型號表示方法
100 WQ 100 – 22 - 15
功率kw
揚程H
流量m³/h
潛水排污泵
口徑φmm
3.2設備材質說明
1）主機及安裝系統：
葉輪、輪轂：鑄鐵
電機外殼：鑄鐵
軸承：國產
機械密封：國產（碳化硅鏡面、氟橡膠皮碗）,
電纜線：耐高溫、耐腐蝕
四、安裝與調試
1、安裝前：
（1）必須詳細閱讀使用說明書，避免使用不當而損壞機器。仔細檢查水泵的選型是否正確，實際使用條件是
否與規定的使用條件一致。
（2）清理水池或水道，檢查進水池的最低水位是否滿足設備的安裝要求。
（3）應由一名合格電工，用0~500V兆歐表，檢查電機主電纜三芯線對地冷態絕緣電阻不得低于5兆歐，嚴
禁用兆歐表檢查控制電纜，避免損壞水泵內部的電器元件；而應用萬用表檢查控制電纜線。
（4）檢查電壓一定要在銘牌上標出的額定電壓±5%的范圍內。如果電源離水泵的使用距離較遠時，考慮線
損，電纜的截面積應加大，接頭應盡可能少，且接頭處做密封處理，以防漏水；另外考慮維護檢修的方便，
建議設置機旁端子箱。
（5）水泵配有專用控制柜，使用前應仔細閱讀其說明書，并檢查設備接線是否正確，啟動裝置是否靈活，觸
頭接觸是否良好，啟動設備的金屬外殼是否可靠接地，檢查所有接線處有無松動，并重新逐處緊固一次。
（6）水泵上的動力電纜線、接地線和控制電纜線應與控制柜（箱）的接線頭一一對接，如圖2所示。
（7）水泵的接地線為雙色線（黃/綠），為保證安全，必須連接牢靠。
(8 )電線接法：四芯線：三芯粗線的為三相電火線，一芯線黃/綠雙色為地線。
五芯線：三芯粗線的為三相電火線，一芯線黃/綠雙色為地線，一芯線是31#線（電機漏水信號線）
七芯線：三芯粗線的為三相電火線，一芯線黃/綠雙色為地線，一芯線是31#線（電機漏水信號線），另外兩芯線是11#，12#線（電機過熱保護信號線）
（9）檢查電機的旋轉方向。在水泵初次安裝啟動前，或每次重新安裝后，都應檢查旋轉方向。檢查方法是：
瞬間啟動水泵，觀察葉輪旋轉方向是否與銘牌上指示的方向一致，如果旋轉方向不一致，只需交換三相中任
意兩相線的位置。如果幾臺水泵連在同一控制柜或端子箱上，各臺水泵必須單獨進行檢查。
（10）如使用浮球開關對水泵進行自動控制時，應根據水池的進水量與水泵的排水量，通過計算，按規定的水泵每小時最多啟動次數確定浮球的開、停水泵的位置。
