ZN12-40.5，ZN12-40.5/630

ZN12-40.5，ZN12-40.5/630，ZN12-40.5*產品用途非常廣泛。既可配置在各種固定柜中，也可配置在各種手車上使用。如加以改進，可與底盤車連接組裝成手車與中置柜(KYN27)配套使用

本產品質保期為一年，在質保期內產品出現質量問題本公司在72小時內派技術人員到達現場進行產品維修。本產品包裝為木箱，如客戶有特殊要求，將根據客戶要求進行產品包裝。
3AF操動機構；結構緊湊，性能可靠，其主要轉動部位采用專用固體潤滑軸承，極少維護。
產品用途非常廣泛。既可配置在各種固定柜中，也可配置在各種手車上使用。如加以改進，可與底盤車連接組裝成手車與中置柜(KYN27)配套使用; 如配置在手車上，可配置在KYNI8A中使用，也可在JYN2－12、JYN6-12、KYNI-2、JYNI-40.5、KYNI0一40.5等開關柜中使用，是目前國內非常理想的斷路器

序號 項目 單位 參數 1 額定電壓 kV 40.5 2 額定電流 A 1250 1600 2000 3 額定短路開斷電流 kA 25 31.5 4 動穩定電流（峰值） kA 63 80 5 4s熱穩定電流 kA 25 31.5 6 額定短路關合電流（峰值） kA 63 80 7 額定短路電流開斷次數 次 20 8 額定操作順序   分-0.3s-合分-180s-合分 9 額定雷電沖擊耐受電壓（全波） kV 185 10 1min 工頻耐受電壓 kV 95 11 合閘時間 ms 50-85 12 分閘時間 ms 40-85 13 機械壽命 次 30000 14 額定短路電流開斷次數 次 30 15 儲能電動機額定功率 W 275 16 儲能時間 s ≤15 17 儲能電動機額定電壓 V ≌110 ≌220 18 分合閘電磁鐵額定電壓 V ≌110 ≌220 19 失壓脫扣器額定電壓 V ≌110 ≌220 20 過流脫扣器額定電流 A 5 21 鋪助開關額定電流 A AC110、DC5 22 觸頭允許磨損累計厚度 mm 3

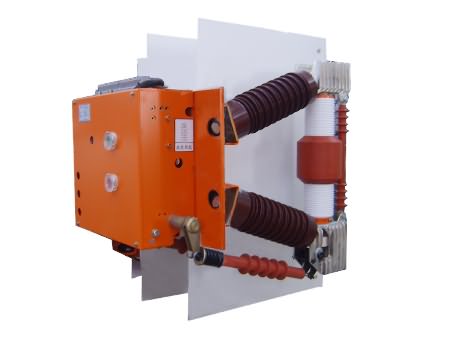

ZN12-40.5型斷路器是三相交流50Hz，額定電壓為40.5kV的戶內裝置。本斷路器的機構與滅弧室系統設計成一體，專用的西門子公司3AF型彈簧操動機構，采用兩用電動機進行交直流儲能操作，也可用于手動操作。本產品設計有：350mm,400mm,460mm 等多種相間距離，用戶與不同型號的開關柜配合使用更加方便。
可在固定柜XGN17-40.5中使用，也可在JYN1-40.5 、KYN10-40.5柜中使用
