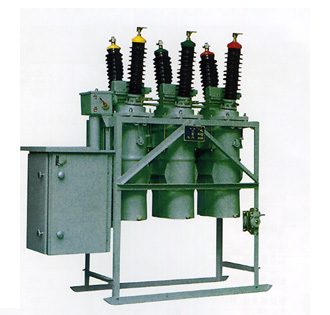

[DW13-35][DW13-35][DW13-35]DW13-35Ⅱ戶外高壓多油斷路器是三相交流50Hz的高壓開關設備，適用于城市或農村額定電壓為10KV的電力系統中，作為電力設備和電力線路的控帛保護之用。本斷路器能可靠分合負荷電流，過載電流及短路電流。
DW13-35$$結構簡介
斷路器為三相共箱油浸式結構，采用插入式銅鎢觸頭（1型靜頭鑲一片，Ⅱ型靜觸）。箱內裝有一次過電流脫扣器及延時裝置，當網絡出現故障時能自動脫扣。油兼作滅弧和絕緣介質。手力操動機構裝在箱蓋前端與開關聯成一體。導線穿過固一在箱蓋兩側的瓷套管引出。
DW13-35Ⅱ型采用防型瓷套并加大了外絕緣距離；箱蓋與箱體采用全封閉聯接；不需打開箱體即可在機構罩內調整脫扣電流。
公司主要生產 1、高壓真空斷路器；ZN12-12，ZN12-40.5，ZN23-40.5，ZN28-12，VS1-12，VS1-24，ZN85-40.5，ZW6-12，ZW8-12，ZW32-12，ZW32-24，ZW43-12,ZW10-12，ZW27-12，ZW7-40.5 2、戶外高壓六氟化硫斷路器；LW3-12，LW8-40.5，LW16-40.5,LW36-40.5，LW38-40.5，LW38-72.5，LW38-126 3、高壓多油斷路器；DW10-10，DW1-35，DW8-35,DW13-35，4、高壓負荷開關；FN2-12，FN3-12，FN5-12，FN7-12，FN12-12，FZN16-12，FZN21-12，FZN25-12 5、高壓隔離開關；GN6-12，GN8-12，GN19-12，GN30-12，GW8-35，GW4-35，GW5-35 智能化電網產品；看門狗高壓真空斷路器，雙電源高壓真空斷路器，自動重合高壓真空斷路器，永磁真空斷路器，
本公司專業生產戶內外高壓真空斷路器，六氟化硫斷路器，多油斷路器，隔離開關，負荷開關。聯系電話13588996218袁先生 想了解產品詳情，請登錄http;//www.cnjjdq.com
主要技術參數
項 目單 位技術數據備 注
DW13-35型DW132-35 I型
額定電壓KV35（36）35（36）
最高工作電壓主KV40.5(36)40.5(36)
額定頻率Hz5050
額定電流A1
額定短路開斷電流KA2031.5
額定失步開斷電流KA58
額定短路關合電流(峰值)KA5080
動穩定電流(峰值)KA5080
動穩定電流KA2031.5
額定熱穩定時間S44
出線端短路時的額定瞬態恢復電壓(峰值,滿容量開斷時)KV69.469.4
額定雷電沖擊耐受電壓(峰值)KV185185
額定短時(1min)工頻耐受電壓KV
合閘時間S≤0.35≤0.35
分閘時間S≤0.07≤0.07
全開斷時間S0.10.1注 3
'合分'操作時的金屬短接時間S0.10.1
額定操作順序分0.5S-合分-180S-合分
適用海拔高度用作保護.控制m
用作聯絡m
切空長線路長度Km5050
瓷套爬電距離cm105105
斷路器重量(帶機構.無油)kg1
油重kg370550
1,IEC標準與國家標準的額定電壓規定值勤有差異。當按IE56標準提供產品是時,額定電壓及最高工作電壓取括號內數據。
2,斷路器實際的短時工頻耐用受電壓高于標準規定的80KV,工廠按95KV進行設計和試驗。
3,全開斷時間為短路開斷試驗后實測數據。
DW13-35/1250-20高壓多油斷路器
DW13-35/1250-25高壓多油斷路器
DW13-35/1250-31.5高壓多油斷路器
DW13-35/1600-31.5高壓多油斷路器
主要技術參數
額定電壓 電高工作電壓 額定電流 額定斷流容量 額定開斷電流 極限通過電流以 脫扣器動作電流倍數 產品重量 外型尺寸
不帶油 油重
千伏 安 兆伏安 千安 有效值 峰值 公斤 毫米
10 11.5 50 50 3.15 4.2 8 1.2-2 96 35 560x670x760
