概論

　　硅青銅(silieon bronze)以硅為主要合金元 素的青銅。工業(yè)上應用的硅青銅除含硅外，還含有少量 的錳、鎳、鋅或其他元素。硅在銅中呈有限固溶，在 852C時最大溶解度可達5.3％，并隨溫度降低而減 小，但時效硬化效應不強，一般不進行強化熱處理。

性質(zhì)

　　變 形硅青銅含硅量為1％一4％，硅增高會出現(xiàn)脆性相，銅的代用品。列入中國國家標準中的變形硅青銅共2 降低塑性。硅青銅的結(jié)晶溫度范圍較小，有足夠的流動種牌號，其主要化學成分和力學性能列于表。 性，力學性能較錫青銅高，在機械制造工業(yè)中可作錫青 變形硅青銅的主要化學成分和力學性能 才仁莽口牛 在銅硅合金中加入適量的錳可改善力學性能、耐 蝕性和工藝性能。常采用的是含硅3％和錳1％的硅青 銅QSi3一1，高溫時為單相。固溶體，冷卻到450℃以下 時，有少量化合物MnZSi或Mnsi析出，但強化效果極 弱，通常是在退火或加工硬化狀態(tài)下使用。QSi3一1拉 制棒材由于相變應力，在存放過程中易出現(xiàn)自行破裂 現(xiàn)象，故成品應進行低溫退火，且合金硅含量宜取下 限。QSi3一1硅青銅可在冷、熱態(tài)下壓力加工，力學、耐 蝕、耐磨和焊接性能好，無磁，沖擊時不發(fā)生火花，在機 械、化工、石油、船舶等工業(yè)部門都被廣泛應用。 鎳能提高硅青銅的力學性能和耐蝕性，且兼有良 好的電導性。鎳與硅形成能固溶于銅的化合物NiZSi， 在共晶溫度(1025’C)的最大溶解度為9.0％，并隨溫 度降低而減小，在室溫幾乎為零。鎳與硅的比值為4: 1的銅合金在時效處理中會因NiZSi相沉淀而強化，獲 得良好的綜合性能。工業(yè)上常用的含硅1％和鎳3％的 硅青銅QSil一3，在900一950‘C淬火后塑性良好，再經(jīng) 350一55oC時效處理1一4h，強度可提高1倍以上。這 種合金的耐磨性、高溫強度較高。其電導性亦比一般高 強度的銅合金為高。因此在機械工業(yè)等部門制造重要 零件，也可作通訊用高強度架空線和導電極等。 鉛、銻、秘、砷、硫、磷等元素對合金有害，應嚴加控 制

成分

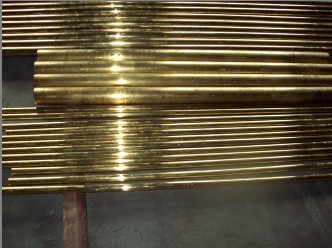

　　QSi3.5-3-1.5硅青銅　QSi3.5-3-1.5為含有鋅、錳、鐵等元素的硅青銅，性能同QSi3-1，但耐熱性較好，棒材、線材存放時自行開裂的傾向性較小。QSi3.5-3-1.5主要用作在高溫工作的軸套材料。 　　QSi3.5-3-1.5化學成分： 　　銻(Sb)≤0.002,鐵(Fe)1.2～1.8,鎳(Ni)≤0.2,硅(Si)3.0～4.0,錫(Sn)≤0.25,鉛(Pb)≤0.03,銅(Cu)余量,鋅(Zn)2.5～3.5,錳(Mn)0.5～0.9,磷(P)≤0.03,砷(As)≤0.002,雜質(zhì)總和％≤1.1
