- 產品
- 供應
- 公司
- 新聞
|
|
||||||||||||||||||||||||||||
技術支持：宋工 136-0957-6116
153-1439-0088
本產品是一種復合壓漿劑，有高效減水組分、早期膨脹組分、中后期膨脹組分、流變穩定組分以及保水組分組成，主要應用于預應力管道壓降，可杜絕灌漿后因干縮造成孔內出現倒月牙現象，以免對保護鋼絞線存在負面影響。以本產品為基礎配制的預應力管道壓漿劑，性能滿足或超過鐵道行業標準《鐵路后張法預應力混凝土糧道壓漿技術條件》TB/T3192-2008的技術要求。
*流動性好：出機漿體流動度為18±4s，30min后流動度不大于30s;
*無泌水：3h毛細泌水率和24h自由泌水率均為0；
*膨脹性能優異
0 膨脹適宜：一天產生0-2%的膨脹，既彌補收縮，亦防止膨脹過大導致密實性下降；
0 膨脹時間適宜：膨脹主要產生在加水拌合后1-6h內，有利于灌注施工；
【隨機圖片】
*強度高：具有很高的早期強度和后期強度，7d抗壓強度40Mpa以上，28d抗壓強度60Mpa以上；
*抗滲性能：硬化后漿體具有優異的抗氯離子滲透性能；28d電通量≤2500C(參照ASTMC1202-97)。
主要技術指標
|
檢測時間 |
技術指標要求 |
實驗結果 |
|
|
凝結時間，s |
初凝 |
初凝≥4 |
6-9 |
|
終凝 |
終凝≤24 |
9.5-12 |
|
|
流動度，s |
出機流動度 |
18±4 |
19-22 |
|
30min流動度 |
≤30 |
22-28 |
|
|
泌水率，% |
3h毛細泌水率 |
≤0.1 |
0 |
|
24h自由泌水率 |
0 |
0 |
|
|
壓力泌水率，% |
0.22Mpa |
≤3.5 |
1.5-3.2 |
|
0.36Mpa |
|||
|
抗折強度，Mpa |
7d |
≥6.5 |
≥7 |
|
28d |
≥10 |
≥11 |
|
|
抗壓強度，Mpa |
7d |
≥35 |
≥40 |
|
28d |
≥50 |
≥60 |
|
|
對鋼筋有無銹蝕作用 |
無銹蝕 |
無銹蝕 |
|
|
充盈度 |
合格 |
合格 |
|
|
含氣量，% |
1-3 |
1-2 |
|
|
24h自由膨脹率，% |
0-3 |
0-2 |
|
|
注：①檢測依據《鐵路后張法預應力混凝土梁管道壓漿技術條件》TB/T3192-20②LTT實驗結果因選用的水泥不同而有所差異。
|
|||
適用范圍
應用于有粘結后張預應力管道壓漿。
適用方法
*施工時，將本品按一定比例內摻于42.5Mpa以上等級硅酸鹽水泥中，混合均勻，加入推薦用水量拌合均勻即可應用。參照TB/T3192-2008標準要求的施工工藝進行現場施工。
*推薦摻量為膠凝材料總量的10%（內摻，可根據實際情況進行調整），推薦水膠比為0.30-0.33（可根據實際試驗情況進行調整）。
包裝及儲存
*復合編織袋包裝，每袋凈重25kg或50kg。
運輸儲存過程中防潮、防暴曬。保質期6個月。
TL-G后張預應力管道壓降料
TL-G管道壓漿劑是專用于橋梁后張預應力管道的復合壓漿料。其主要由高校減水組分、早期膨脹組分、中后期膨脹組分、流變穩定組分以及保水組分配合組成，主要應用于預應力管道壓降。
性能特點
TL-G管道壓降料性能滿足或超過交通行業標準《公路橋涵施工技術規范》JTG/TF50-2011,其主要特點如下：
*流動性好：出現漿體流動度為10-17秒，30min后流動度不大于20秒，60min流動度不大于25秒;
*無泌水：3h毛細泌水率和24h自由泌水率均為0
*膨脹性能優異（見圖一）
0 膨脹量適宜：一天產生0-2%的膨脹，既彌補收縮，亦防止膨脹過大導致密實性下降；
0 膨脹時間適宜：膨脹主要產生在加水拌合后1-6h，有利于灌注施工；
*強度高：具有很高的早期強度和后期強度，7d抗壓強度40Mpa以上，28d抗壓強度60Mpa以上；
*抗滲性能：硬化后漿體具有優異的抗氯離子滲透性能；28d電通量≤2500C(參照ASTM C1202-97);
技術指標
|
檢測依據 |
《公路橋涵施工技術規范》（JTG/T F50-2011） |
||
|
檢測項目 |
技術指標要求 |
實驗結果 |
|
|
凝結時間（h:min） |
初凝 |
初凝≥5h |
10:30 |
|
終凝 |
終凝≤24h |
22:30 |
|
|
流動度（s） |
出機流動度 |
10-17 |
15 |
|
30min流動度 |
10-20 |
19 |
|
|
60min流動度 |
10-25 |
24 |
|
|
泌水率（%） |
3h鋼絲間泌水率 |
0 |
0 |
|
24h自由泌水率 |
0 |
0 |
|
|
壓力泌水率（%） |
0.22Mpa |
≤2.0 ≤2.0 |
1.5 1.8 |
|
0.36Mpa |
|||
|
抗折強度（Mpa） |
3d |
≥5 |
5.5 |
|
7d |
≥5 |
7.1 |
|
|
28d |
≥10 |
10.8 |
|
|
抗壓強度（Mpa） |
3d |
≥20 |
24.5 |
|
7d |
≥40 |
45.3 |
|
|
28d |
≥50 |
60.2 |
|
|
對鋼筋銹蝕作用 |
無銹蝕 |
無銹蝕 |
|
|
充盈度 |
合格 |
合格 |
|
|
水膠比 |
0.26-0.28 |
0.27 |
|
|
注：溫度濕度對水泥基材料的性能會有一定影響，以上數據為實驗室標準條件下所測（溫度20℃），實際使用會因環境不同而有所變化，如有特殊需要，請咨詢我公司技術人員。 |
|||
適用范圍

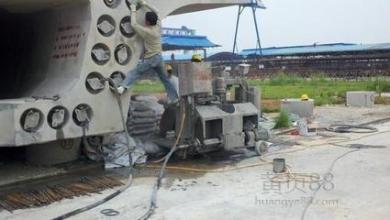

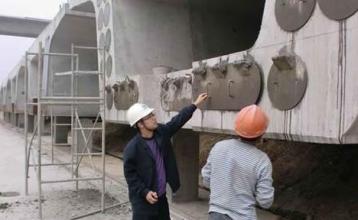

主要應用于后張預應力灌漿壓漿（見圖2）。
使用方法
施工時，將TL-G管道壓漿料加入推薦用水量拌合均勻即可使用。參照JTG/T F50-2011標準要求的施工工藝進行現場施工。推薦水膠比為：0.26-0.28（可根據實際試驗情況進行調整）。 包裝與儲存
25kg/袋、50kg/袋，干燥環境下為開封產品貯存期6個月；貯存超過6個月的產品，使用前需經過試驗確定性能指標是否滿足要求
公司營銷網絡遍及北京、天津、山東、山西、陜西、內蒙、江蘇等全國二十多個省、市、自治區。產品廣泛應用于冶金、電力、石化、輕工、工民建市政工程等諸多行業的結構加固、設備安裝、保溫防水、海工阻銹防腐等近千個國家及省、市重點工程。產品以優良的品質、合理的價位、良好的使用效果、完善的售后服務，深受專家好評，備受用戶睞。
機電之家網 - 機電行業權威網絡宣傳媒體
Copyright 2011 jdzj.com All Rights Reserved技術支持：杭州濱興科技有限公司
銷售熱線：0571-28292387
在線客服：0571-87774297
展會合作/友情連接：0571-87774298
網站服務咨詢：0571-28292385
投訴熱線：0571-87774297
網站經營許可證:浙B2-20080178-4
