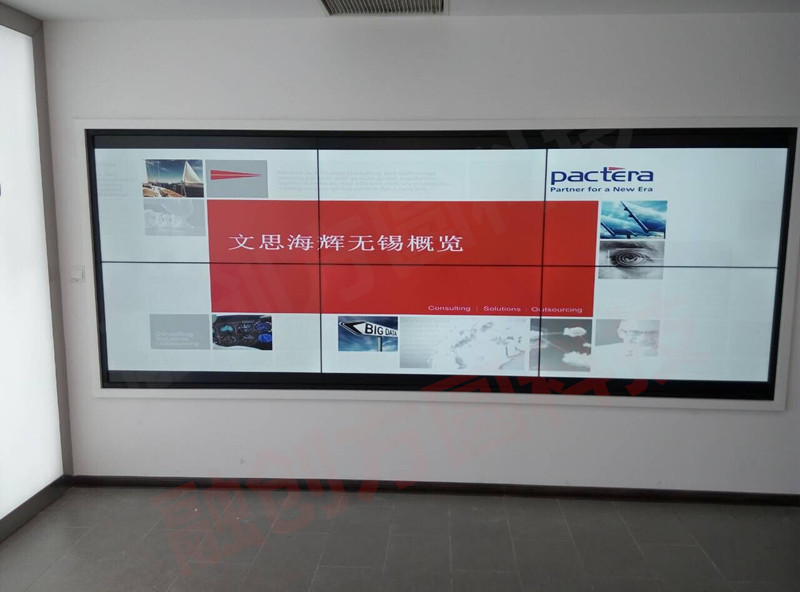

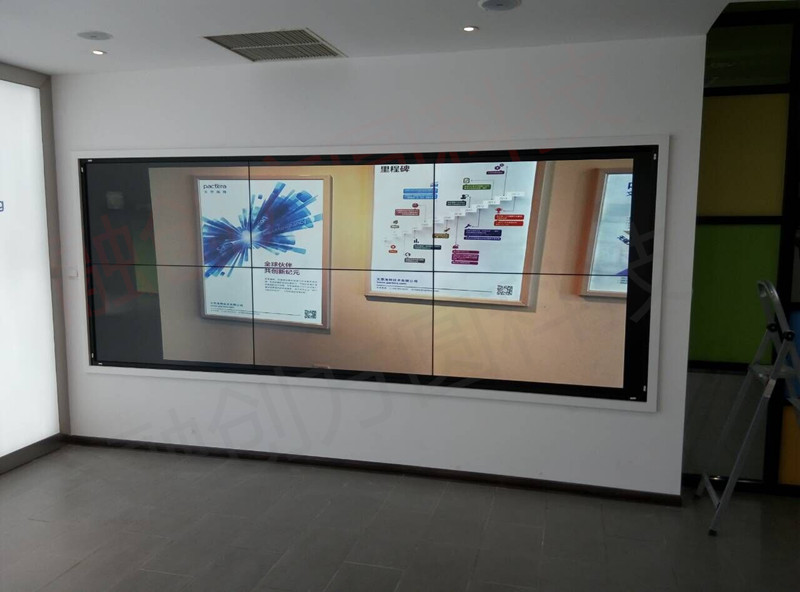

融創方圓拼接結合觸摸屏方案 2x3窄邊拼接觸摸屏互動墻

大尺寸拼接觸摸屏顯示屏系統作為光、電結合的多媒體高科技產品，主要包括以下部分：
（1）、顯示屏體、內置拼接處理器、觸摸屏體、信號源及傳輸交換設備，電腦控制主機，掛墻五金支架、信號線纜/控制線RS232/電源網線等成套線材

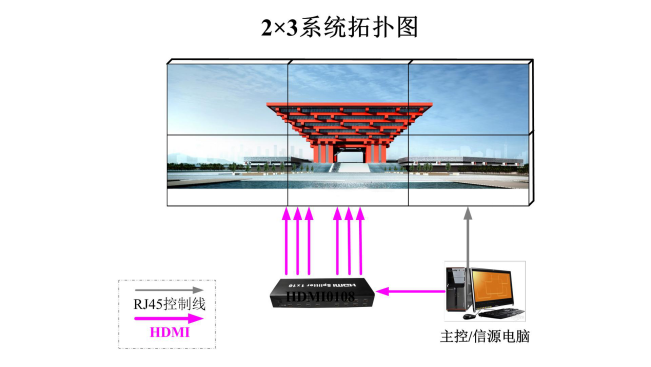

系統結構圖 （例圖）

如上圖所示，現場1臺電腦信號要求上大屏，顯示系統為多功能智能顯示系統，監控系統可以將各監控點的信號、會議使用電腦演示文檔等完全同步地在大屏上顯示，這種結構的顯示屏由電源、控制板、屏體及軟件等組成，相互連接的關系如圖所示，圖中為單一臺PC計算機，單一信號全屏顯示。
   HDMI0108負責將各種信號源接入到統一的管理設備中，并實現全通道輸出無衰減、干擾，拼接控制板實現接收HDMI0108傳輸過來的各種類型信號實現拼接分屏、全屏、任意拼接等，并完美實現顯示器與大屏幕同步實時顯示。

下面看看每個配件技術參數：

拼接顯示屏技術參數：組合方式：DID液晶拼接顯示單元2*3組合；尺寸：55寸超窄邊液晶拼接單元；分辨率：1920*1080；屏幕高寬比16：9；響應時間：8ms；亮度500cd/㎡，對比度4000：1；色彩：16.7M；長×高：1213.5mm(寬)Х686.1mm （高）；單元拼縫為3.9mm（物理）；三星專業DID液晶屏顯示單元；可視角度178度

內置拼接處理器：帶驅動功能，內置高清圖像拼接處理器,自主研發,支持365天24小時不間斷工作,帶全視頻接口,色彩無偏差,低音降噪。豐富的接口：支持視頻、高清HDMI、數字DVI、VGA等信號格式

紅外多點觸摸屏：真6點觸摸，支持3人同時互動，紅外真6點觸摸屏最小觸摸尺寸： 2mm*2mm分辨率：4096*4096，觸摸物體：無死角，無需壓力，任何不透明的物體，包括帶手套的手指，觸摸筆，觸摸到邊角，定位精度：±2mm，響應速度： 5 ms，觸摸壽命：大于6000萬次，工作溫度：0℃到55℃，供電方式： 單USB供電防暴，表面硬度莫氏7級 抗劃傷、、防塵、無磨損，表面鋼化處理，要求符合防塵、防暴標準

PC控制主機：普通常用配置即可以滿足應用，在系統中，屏體播放的內容都是由計算機控制，然后通過線路傳輸給顯示屏體的控制系統。控制信號通過網線傳輸，計算機外部設備，如掃描儀，可輸入各種圖片到計算機。

集成配套：信號源及傳輸交換設備：圖像拼接控制器HDMI端口，支持長驅、信號線纜/控制線RS232/電源網線等成套線材、專業五定定制掛墻架

特別提醒#大尺寸拼接觸摸屏顯示屏每個拼接單元大小尺寸，拼接方式，同時施工現場也不一樣，我們會根據施工現場環境不一而出不同解決方案

售后服務：有著一支強大的售后服務團隊，售后技術電話24小時手機保持暢通，所出觸摸一體機產品：7天包退，30天包換，一年保修，終身有償配合服務！

主營： 服裝店拼接屏，幼兒園觸摸一體機，教學觸摸一體機，會議觸摸一體機，雙系統觸摸一體機，培訓觸摸一體機，教學觸摸一體機，政務觸摸一體機

還有其他尺寸：21.5寸，32寸觸摸一體機，46寸觸摸一體機，47寸觸摸一體機，55寸觸摸一體機，65寸觸摸一體機，70寸觸摸一體機，84寸觸摸一體機，98寸觸摸一體機
