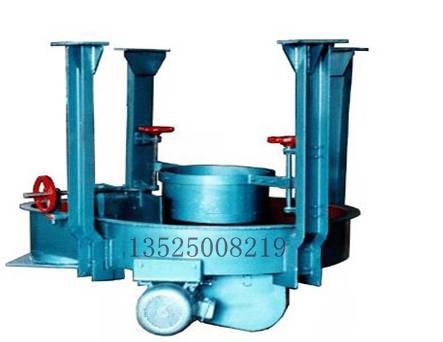

DB圓盤給料機  吊式圓盤給料機 封閉式DB圓盤給料機   振動給料機13525008219郭廷勇圓盤給料機為容積式給料設備，它能均勻、連續地將物料喂送到下一設備中去。喂料量可以調節。適合于空氣凈化程度較高的場所喂送粉狀、粒狀或小塊狀的物料。例如水泥熟料、石灰石、礦渣、粘土等。不適合喂送粘性較大。流動性好的物料。本機的電動機有兩種選型方案，“I”為交流傳動，“Ⅱ”為直流傳動。直流傳動可以變速，可從最高轉速降到最高轉速的1/4，便于集中控制和調節轉速，但價格較貴。本機有三種傳動布置型式，可以任意選用。



圓盤式給料機工作原理

電動機經聯軸器通過減速機帶動圓盤。圓盤轉動時，料倉內的物料隨著圓盤一起移動，并向出料口的一方移動，經閘門或刮刀排出物料。排出量的大小可用刮刀裝置或閘門來調節。圓盤給料機套筒一般有蝸牛式或直筒式兩種，蝸牛式套筒采用閘門排料，具有下料均勻、準確，對溶劑、反礦粉等配料適合。直筒式套筒采用刮刀排料，堵料現象較蝸牛式套筒輕，但下料量波動大。當精礦粉活粉礦用量較大時，宜用帶活動刮刀套筒。反之，熔劑或燃料用料量小時，宜采用閘門式套筒。

DB圓盤給料機型號及技術規格

吊閉式圓盤給料機的型號由三段組成：第一段表示形式和規格，即兩個字母和一位或兩位數字組成，“DB”分別為“吊閉”二字的拼音的字首。后面的數字代表以分米為單位的圓盤的直徑。第二段表示傳動布置形式，“1”表示站在圓盤中心面向卸料口，電動機在左側；“2”表示在右側；“3”表示在后面。（見圖1）例φ1000吊閉式圓盤給料機，交流傳動第三種傳動布置形式其型號應寫為L：DB10-I-3

選型說明：表3中所列的α°角為物料在盤面上的自然溜角，亦可用物料靜止時的休止角代替，生產能力均安物料體積計算。如要換算成重量，則必須考慮到物料容重的變化。選用的生產能力能在最大生產能力與最小生產能力之間，不得超越其范圍，當實際的物料休止角在表中未列出時，可用插入法求生產能力，但要注意：a最大生產能力隨a值的增大而增大；最小生產能力則反之。b直流傳動時的最小生產能力可以表3列的再降低4倍。本設備上部應采用螺旋閘門，其規格見表3本設備下部距地面的高度不得小于600毫米，以便檢修。

圓盤給料機主要技術參數：

DB圓盤給料機特點

1.結構簡單,運行可靠,調節安裝方便。
2.裝有限矩型液力偶合器,能滿載啟動,過載保護。
3.重量輕、體積小、工作可靠、壽命長、維護保養方便。
4.最大給料量可達1200噸/小時(煤)。
5.采用了先進的平面二次包絡環面騾桿減速器設計,承載能力大,傳動效率高。
6.側襯板、斜襯板與底板之間留縫可調,能比較準確地控制留縫大小,大大減少了漏料。
7.驅動裝置對稱布置,并采用雙推桿,使整機愛力均衡,傳動平穩,消除了底板往復時的扭擺現象。
8底板有立向筋板,并用三道通長托輥支承,保證了底板本身剛度,消除了現有往復式給料機底板工作中彎曲變形的弊病。
9.襯板由小塊耐磨鋼板拼成,這樣不僅更換時輕便容易,而且可以根據實際磨損情況,有針對性地更換磨損了的襯板塊,從而使材料合理利用,降低維修費。
