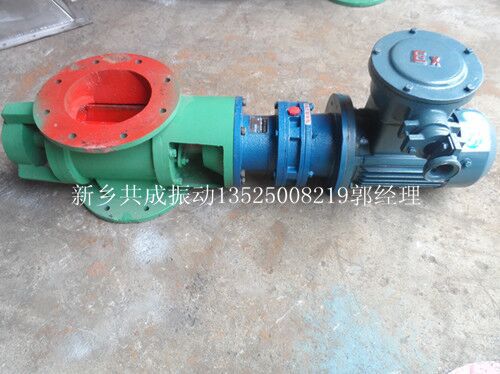

新鄉YJD-26型旋轉卸料閥 星型卸灰閥型號高度520mm，內經400*400、功率2.2kw材質鑄鐵 碳鋼 不銹鋼,卸料閥、卸灰閥咨詢訂購請聯系：0373-2513806  13525008219  QQ：919092944

產品介紹：
　　旋轉卸料閥 星型卸灰閥又稱之為YCD星型卸料器又名剛性葉輪給料機，電動卸灰閥，它由電機、齒差行星減速器（X）或針輪擺線減速機（Z）與轉龍式卸料器三部分組成。共有兩個系列，48種規格。進出口法蘭方形的為A型，圓形的B型。本卸料裝置是除塵設備排灰、送風和其它設備給料的主要設備，適用于粉狀物料和顆粒狀物料。為環保、治金、化工、糧食、食品等工業部門廣泛應用。

旋轉卸料閥 星型卸灰閥特點：
1、結構緊湊，造型美觀，使用方便。
2、運轉平穩，噪音低。
3、由于軸承、齒箱離開殼體一段距離，對于高溫、潤滑都有較大改善。

旋轉卸料閥 星型卸灰閥結構：
旋轉卸料閥 輸送物料的溫度可達280°C兩端軸承與葉輪有一定隔離，能防止超細粉料與軸承接觸。耐高溫型剛性葉輪給料機輸送物料的溫度可達500°C,采用鏈輪連接。剛性葉輪喂料機減速機和卸料器殼體有一定的距離。剛性葉輪喂料機組成及別稱.通常旋轉給料器的結構是由帶有數片葉片的轉子葉輪、殼體、密封件及減速器、電動機等組成鋼性葉輪給料機又稱旋轉給料器，鎖氣閥，星型卸灰閥，星型下料器，星型卸料器等名稱。
在運轉中較高兩端進料少，因此磨損耗小，比一般葉輪給料機具有明顯的節能功效；
2、兩端軸承挑出本體之外，軸承內不易進粉而免除不應有的磨損，改老式的滑動軸承為滾動軸承，使用極為可靠。
回轉鎖風喂料機(喂料器) 可配多種傳動裝置，用戶根據需要可配直聯型的擺線針輪減速機、齒輪減速電機，或電機、減速機分開安裝，直聯型的進出 料端接通后即可使用，極為方便，如配主調速電機可隨意控制給料數量。

1.軸承蓋 2.軸承 3.彈簧擋圈 4.快速拆卸螺栓 5.后端蓋 6.密封壓蓋 7.石棉盤根 8.葉輪及主軸 9.殼體 10.前端蓋 11.刀片壓板 12.彈性刀片 13.平鍵 14.減速機 15.電動機

旋轉卸料閥 星型卸灰閥工作原理：
河南新鄉鎖風喂料器(鎖風喂料機)配用擺線針減速機，它通過減速機出軸直接與主軸剛性聯接，從而帶動主軸和葉輪旋轉。葉輪上裝有若干個葉輪片，其上裝有橡膠密封片，用壓板壓緊，密封片緊貼外殼內壁。當電機旋轉時，主軸、葉輪同時旋轉，物料從上部料倉通過進料口進入葉輪槽內，旋轉的葉輪把物料帶到出料口喂送出去

旋轉卸料閥 卸灰閥主要技術參數：

連接尺寸說明：A表示圓形法蘭外徑；B表示圓形法蘭螺栓孔尺寸；C表示圓形法蘭內徑；A1表示方形法蘭外徑，B1表示方形法蘭螺栓孔尺寸，C1表示方形法蘭內徑，H表示殼體高度。

\




新鄉共成公司可按需為您定制非標的，碳鋼、不銹鋼、鑄鋼等材質的卸料器，根據物料特性、卸料量來選型。
