電纜橋架設備

開卷→整平→夾送、沖孔→成型→定尺、切斷→收料

設備結構概述：

本生產線可生產電纜橋架，不同規格通過更換沖模完成，輥彎機采用組合可調式，一套軋輥完成所有規格橋架產品，規格變化通過調整成型機開擋和軋輥完成。

設備性能

1, 可根據生產需要軋制個帶鋼寬度100mm≤§≤860mm多種規格的電纜橋架。

2, 在線沖孔時生產速度：2.5～5米/分鐘。

3, 成型設備連續成型速度時：10～15米/分鐘。

4, 板材料厚：1-2.5mm。

5, 材質要求：MS, GI。

6, 生產線分自動和手動兩種操作方式，可實現聯動和分段運轉作業。

設備主要組成

全套設備由開卷機、ML-900整平機、伺服送料裝置、JF21-200B沖床、沖模、導向機架、成型主機、定尺切斷、收料臺和電器控制等部件組成。

點擊圖片放大

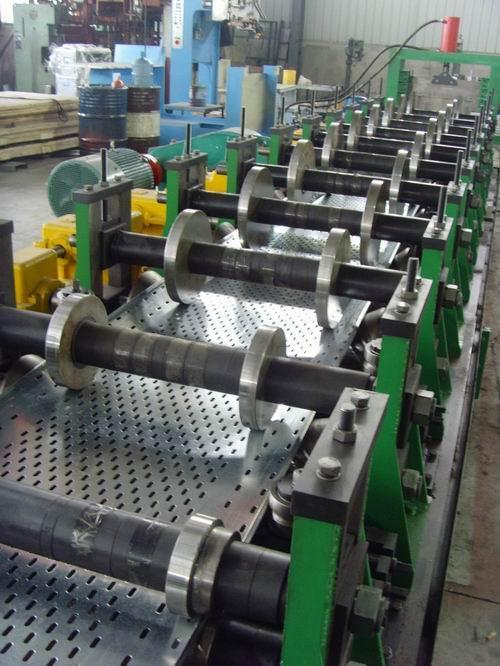

圖 1

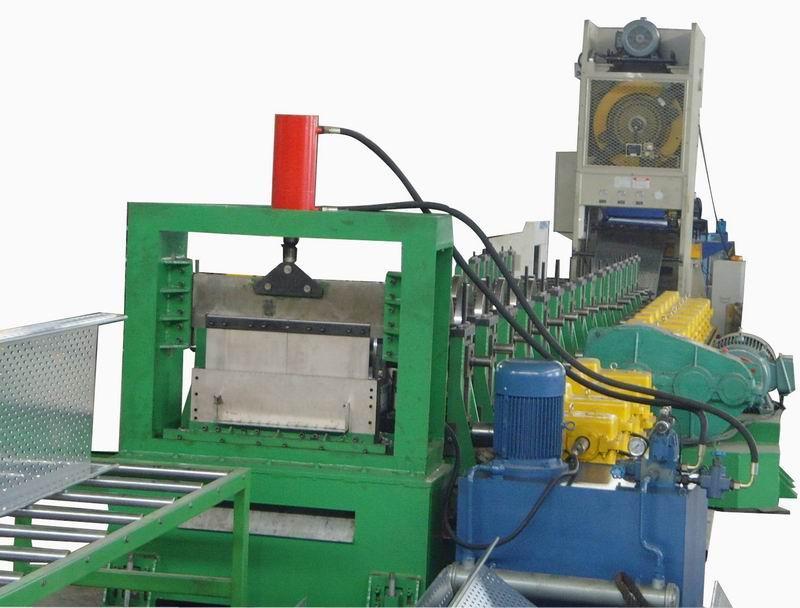

圖 2

圖 3

圖 4

圖 5
