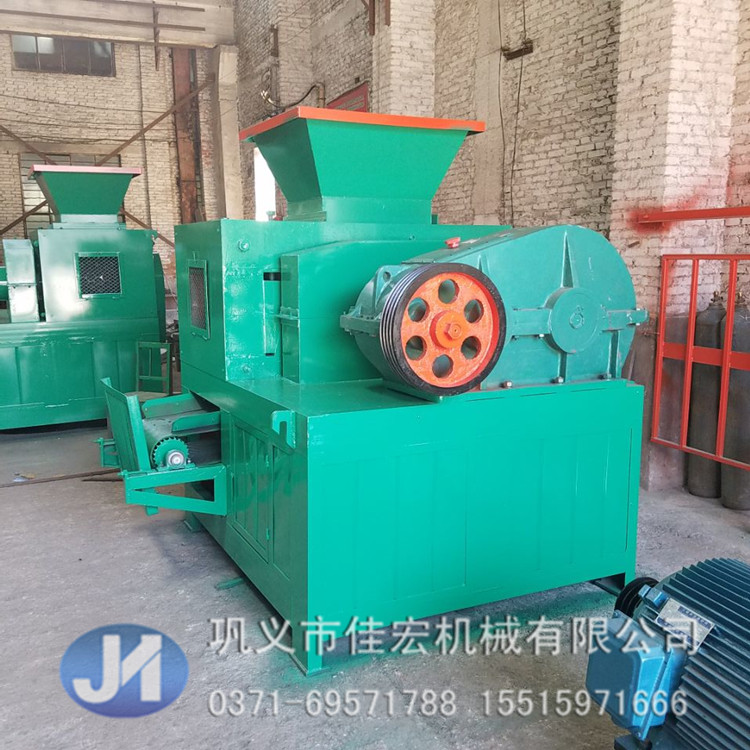

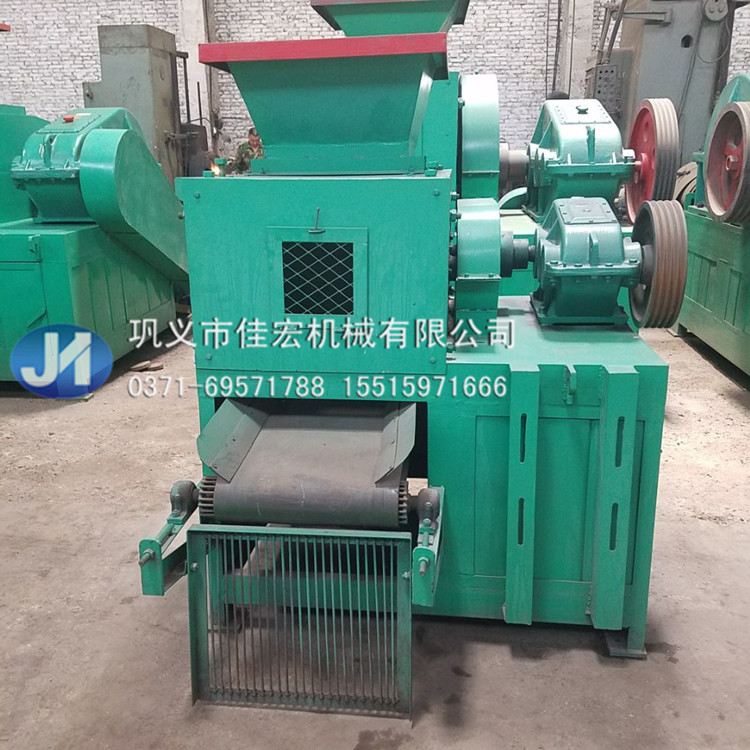

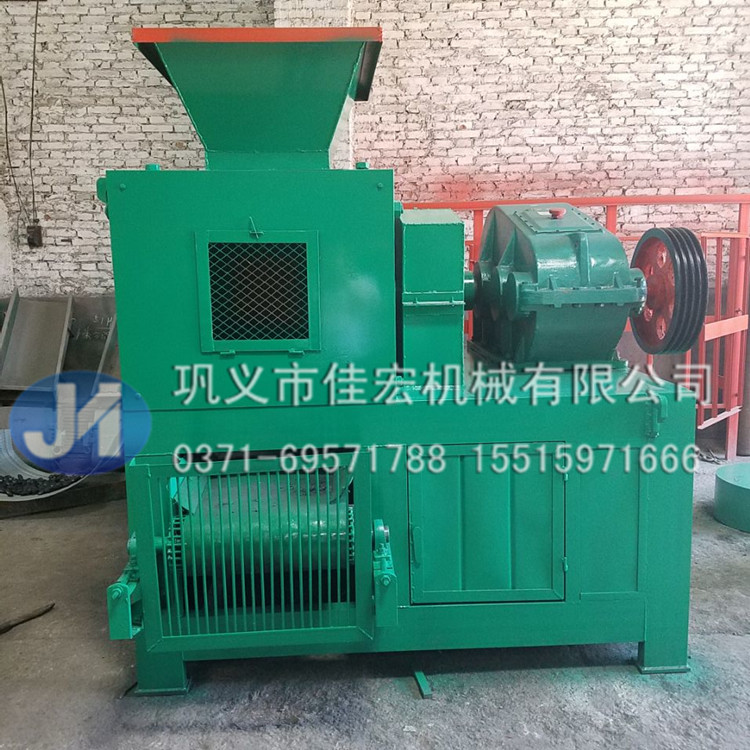

壓球機介紹：

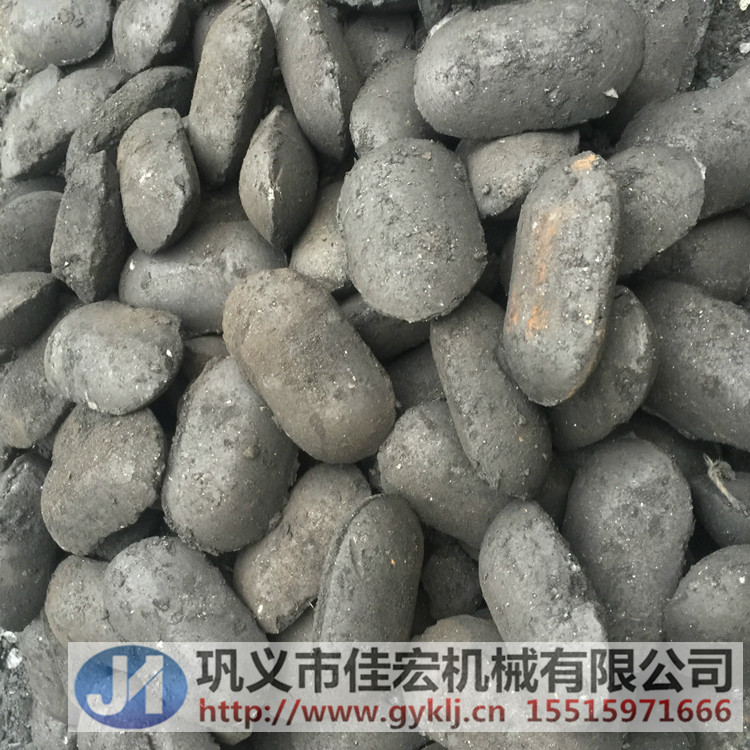

壓球機，是一種將粉狀物料壓制成球的設備。佳宏壓球機的應用極為廣泛，可對煤粉、鐵粉、焦煤、鋁粉、鐵屑、氧化鐵皮、碳粉、炭粉、礦渣、石膏、尾礦、污泥、高嶺土、活性炭、焦末等各種粉末、粉料、廢料、廢渣進行壓球，其目的在于減少粉塵，控制容重，返回利用，改進運輸特性等。經壓球機壓制制作成型后的物料，節能環保，便于運輸，提高了對廢料的利用率，廣泛應用于耐材、電廠、冶金、化工、能源、運輸、供暖等行業，具有良好的經濟效益和社會效益。
鞏義佳宏機械壓球機技術先進，質量可靠，一機多用，壓力強大，適合大、中、小型企業建立具有一定生產規模的生產線。
壓球機構造組成：
壓球機結構主要有由三部分組成：給料部分；傳動部分；成型部分。
1、給料部分，主要是實現定量給料來保證物料均勻進入對輥間。螺旋送料裝置由電磁調速電機驅動，經皮帶輪、蝸桿減速器轉動，將被 壓物料強制壓入主進料口。由于電磁調速電機恒矩特性，當螺旋送料機的壓料量與主機所需物料量相等時，可以保持恒定的供料壓力使球團質量穩定。如供料量過大，則送料裝置的電過載;供料量過小則不成球。因此熟練的操作技是保證壓球正常工作的重要條件。
2、傳動部分，主傳動系統為：電動機--三角形帶---減速機---開式齒輪---軋輥。主機由電磁調速電機提供動力，經皮帶輪、圓柱齒輪減速機，通過棒銷聯軸器傳至主動軸。主動軸與被動軸通過開式齒輪保證同步運行。被動軸承座后邊裝有液壓裝置。液壓保護裝置是由液壓泵將高壓油打入液壓缸，使活塞產生軸向位移。活塞桿的前接頭頂在軸承座上以滿足生產壓力要求。
3、成型部分，主要指主機部分，核心部分是軋輥。當兩壓輥之間進料過多或進入金屬塊時，液壓缸活塞桿受壓過載，液壓泵會停機、蓄能器對壓力變化起緩沖作用、溢流閥開啟回油、活塞桿移位使壓輥間縫隙加大從而使硬物通過壓輥，系統壓恢復正常，可以保護壓輥不損壞。壓球密度的要求調整壓力，生產機動靈活.
佳宏壓球機性能特點：
佳宏壓球機設備輥皮采用65錳鑄造，經特殊熱處理后硬度可達58度以上。輥皮采用組合裝配，磨損后可更換。另外，佳宏壓球機配置的有緩沖裝置，可更好地保護設備免遭硬物沖擊。壓球機設計有球碗可調裝置使兩輥皮球碗永遠在可調范圍之內，永不錯位。
壓球機使用時注意事項
(一） 主機（機械成型）
開機前應檢查電器各部是否正常。檢查兩輥的模孔對正否，如不對正，打開齒輪護罩，松開被動齒輪上調整盤上的六條螺絲，正反轉動被動輥使兩輥模孔對正后，上緊螺絲為好。工作輥間距應保持在0.4－0.7mm之間，如有太大過小，可松動被動輥，軸承合和拉絲，對其進行調整，調好后，上緊螺絲和拉絲。
開始生產后成品，檢查雙輥上工作面是否配合，如出現誤差，可拆掉在大齒輪護罩，松動被動輥齒輪外圈螺絲進行調整。
（二） 主機（液壓成型）
先檢查電器工作情況是否正常，型輥和液壓汞的轉向是否正轉。再檢查兩輥的模孔是否對正，兩輥的間距應在0.4－0.7mm之間，太大太小都應調整。如果兩輥模孔不對正應打開齒輪護罩，松開被動齒輪上調整盤的六條螺絲，正或反轉動調正，調正好后緊緊螺絲。如果兩輥間距大或小應被動（活動）軸合與主動輪方兩邊的四個調正絲上加以調正，一切正常后，應將機械油加之減速機中。將液壓油，加之液壓汞箱體內。開機試壓，表示壓調之底11MPa高調之13MPa。一切正常后方可開機試機生產。
（三）攪拌機
在生產中若離合器打滑，可松動三爪架上的固定絲進行調整，可根據產量，調整雙軸上的調拌葉片角度，來保證主機用料。如果需要加配附料（沾合、防水），可在攪拌機加。
（四）輸送機
正常工作時，要保證皮帶不跑偏，如出現皮帶不正，可調整前后輥軸承合頂絲。
（五）供料機
首先開機調整皮帶松勁，是皮帶不得跑偏，再根據成型機的生產量調閘口的大小，使供料量不多不少為至。
壓球機技術參數：
|
型號性能 |
TD-360 |
TD-400 |
TD-500 |
TD-650 |
TD-750 |
TD-850 |
TD-1250 |
說明 |
||
|
產量 |
小時 |
4t/h |
8t/h |
11t/h |
18t/h |
25t/h |
35t/h |
70t/h |
|
|
|
年產 |
1萬t |
2萬t |
3萬t |
5萬t |
7萬t |
10萬t |
20萬t |
|
||
|
軋輥寬度 |
250mm |
280mm |
300mm |
336mm |
400mm |
500mm |
650mm |
(65Mn) |
||
|
軋輥直徑 |
360mm |
400mm |
500mm |
650mm |
750mm |
850mm |
1250mm |
|
||
|
功率 |
7.5kw |
11-15kw |
18.5-22kw |
20-30kw |
45kw |
75kw |
130kw |
根據物料 |
||
|
主軸轉速 |
18轉/分 |
15轉/分 |
13轉/分 |
13轉/分 |
13轉/分 |
10轉/分 |
10轉/分 |
|
||
|
減速器 |
ZQ350 |
ZQ400 |
ZQ500 |
ZQ650 |
ZQ750 |
ZQ850 |
ZQ1250 |
標準配置 |
||
|
ZQ400 |
ZQ500 |
ZQ650 |
ZQ750 |
|
|
|
加強配置 |
|||
|
壓力形式 |
斜鐵恒壓 |
斜鐵恒壓 |
斜鐵恒壓 |
斜鐵恒壓 |
斜鐵恒壓 |
斜鐵恒壓 |
斜鐵恒壓 |
任選一種 |
||
|
軸座拉桿 |
軸座拉桿 |
軸座拉桿 |
液壓式 |
液壓式 |
液壓式 |
液壓式 |
||||
|
液壓 |
液壓 |
液壓 |
液壓 |
液壓 |
液壓 |
液壓 |
||||
|
壓輥材質 |
65Mn |
65Mn |
65Mn |
65Mn |
65Mn |
65Mn |
65Mn |
鑄造 |
任選一種 |
|
|
|
|
9cr2mn |
9cr2mn |
9cr2mn |
9cr2mn |
9cr2mn |
鍛造 |
|||
|
合金鋼 |
合金鋼 |
合金鋼 |
合金鋼 |
合金鋼 |
合金鋼 |
合金鋼 |
壓鑄 |
|||
|
結構形式 |
雙軸單壓式 |
雙軸單壓式 |
雙軸單壓式 |
雙軸單壓式 |
雙軸單壓式 |
雙軸單壓式 |
雙軸單壓式 |
任選一種 |
||
|
四軸雙壓式 |
四軸雙壓式 |
四軸雙壓式 |
四軸雙壓式 |
四軸雙壓式 |
四軸雙壓式 |
四軸雙壓式 |
||||
|
主軸軸承 |
319*4 |
319*4 |
2097724*4 |
2097732*4 |
2097732*4 |
2097734*4 |
2097744*4 |
|||
|
主軸 |
ф95mm |
ф110mm |
ф135mm |
ф165mm |
ф165mm |
ф180mm |
ф225mm |
|
||
|
45#鋼 |
45#鋼 |
鍛件 |
鍛件 |
鍛件 |
鍛件 |
鍛件 |
調質 |
|||
|
球形尺寸 |
用戶自定 |
用戶自定 |
用戶自定 |
用戶自定 |
用戶自定 |
用戶自定 |
用戶自定 |
常用 |
||
凡購買公司設備的用戶我們將免費上門安裝培訓，免費提供壓球工藝，我公司設有成球試驗生產線，您可以先上門試機在進行購買，咨詢電話：0371-6957 1788，王經理手機：155159 71666
