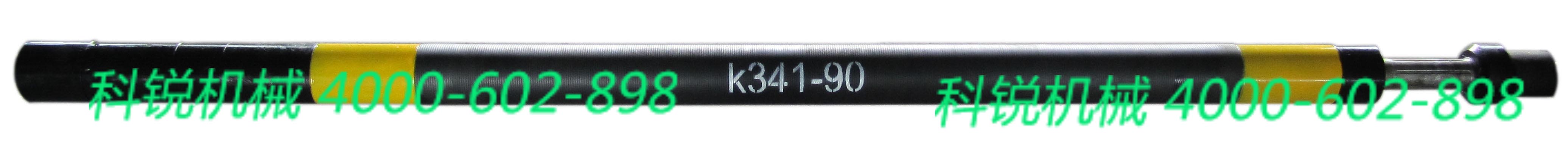

K341鋼骨架封隔器 K341擴張式封隔器

濮陽市科銳機械工程技術有限公司是集井下工具設計研發、生產加工、銷售服務于一體的企業，公司網址：http://www.pykrgs.com http://www.pykrgs.com.cn 電話：4000-602-898

一、用途：

    K341鋼骨架封隔器應可用于油田的分層注水、分層酸化、分層擠堵、分層壓裂等施工工藝。

二、結構和工作原理：

K341鋼骨架封隔器主要由上接頭、鎖緊機構、密封原件、中心管、浮動頭、下接頭等部件組成。

    座封時，封隔器下入井內設計位置后，從油管內打壓，液體從中心管進入膠筒內囊腔，靠液壓撐開和膨脹膠筒，使其外表面緊貼井筒內壁，從而密封油套環形空間，停止打壓后，膠筒內置單流閥保持封隔器坐封狀態。

    解封時，上提管柱剪斷解封銷釘，中心管與膠筒發生相對位移，封隔器內外壓力平衡即解封。

三. 特點：

1、施工操作簡單，不需改動施工工藝；

2、適應性強，可用于各種不同條件的油氣井；

3、閥系統可以有效可靠地保護和準確控制封隔器安全坐封；

4、擴張系數大，用小直徑封隔器可以封隔大直徑井眼。如￠70mm封隔器可以在7寸套管內應用，破壞壓力達到28Mpa；

5、殘余變形小。經過15次70Mpa以上壓差反復坐封，膠筒變形量?jī)H為7mm；

6、對井徑適應性強，可隨井眼的形狀而變化；

7、密封段長，坐封可靠，兩端裸露的鋼帶可以很好的錨定封隔器，延長封隔器有效期；

8、坐封容易，解封可靠；

9、承壓差大：工作壓差70Mpa，最高可達85Mpa；

    10、耐溫等級高：125℃--150℃，特殊要求可到達180℃；

    11、特殊的防砂設計，過濾精度達到0.01--0.02mm，使用更加安全可靠，后期作業施工不易造成砂卡等意外情況的發生。
