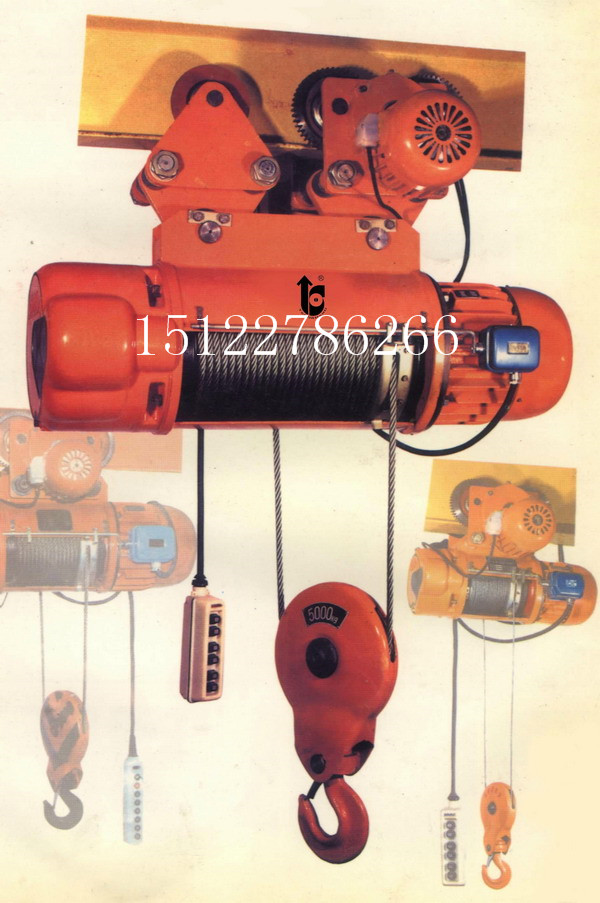

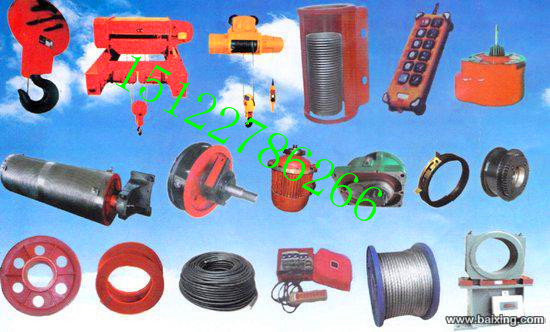

CD1型或MD1型電動葫蘆的卷筒裝置是由卷筒外殼、卷筒和導繩器三部分組成。卷筒外殼通過雙頭螺栓分別與起重電機（或雙速電機）和減速器連接。

卷筒表面制成螺旋槽，鋼絲繩在卷筒上為單層纏繞。對于起升高度低的采用優質鑄鐵卷筒；起升高度大干12m時卷筒用鋼板卷戍或用無縫鋼管制成。

導繩器裝在卷筒上，它是保證鋼絲繩在卷筒上排列整齊，避免亂繩不可少的部件。它與起升限位器配合動作，能保證行程終點的安全限位。

導繩器一般制成圓環式，其構造如圖5—6所示。它由導繩螺母、鋼帶、壓繩彈簧等組成。壓繩彈簧安放在導繩螺母內壁的矩形截面環槽中，并緊箍在卷筒的鋼絲繩上。當卷筒旋轉時，壓繩彈簧在槽內隨卷筒一起旋轉，同時又隨不轉動的導繩螺母一起作軸向移動，因此，不論出繩口軸向移動到什么位置，壓繩彈簧始終箍緊處于第二圈的鋼絲繩。即使在吊鉤落地或其他原因使鋼絲繩無拉力，并導致出繩口處一圈鋼絲繩松弛時，壓繩彈簧仍箍緊第二圈繩索，阻止了鋼絲繩繼續松開，從而起到不亂繩、提高導繩可靠性的作用。

CD1型與MD1型電動葫蘆的吊鉤滑輪組除10t采用雙聯滑輪組外，其它（0.5—5t）都采用單聯滑輪組。吊鉤常用“T”形截面鍛造單鉤。它通過滾動軸承懸掛在吊鉤橫梁上，因此可以靈活轉動。
